宝钢新产品超厚涂层彩涂板

彩涂板涂层厚度一般指钢板上表面涂层厚度，是包括底漆和面漆的总厚度。一般情况下，上表面涂层厚度在20-25微米。为了提高涂层对镀层和钢板的保护能力，可以采用增加涂层厚度的方法。

为此，宝钢推出了厚涂层彩涂板系列，主要包括：厚底漆二涂层氟碳彩涂板、三涂层珠光氟碳彩涂板、超厚双面氟碳彩涂板、厚涂层聚氨酯彩涂板、厚底漆聚酯系列彩涂板等

厚底漆二涂层氟碳彩涂板

厚底漆二涂层氟碳彩涂板是指采用特殊的聚氨酯底漆，提高底漆涂层厚度，面漆厚度与现有普通氟碳彩涂板相比保持不变，从而提高二涂层氟碳钢板上表面涂层总厚度的产品。由于底漆中含有耐腐蚀颜料，因此提高底漆厚度可以提高涂层对镀层和钢板的保护效果；且面漆厚度不变，面漆颜色选择和现有颜色系列及配色方法一致，也保证了涂层的耐候性。

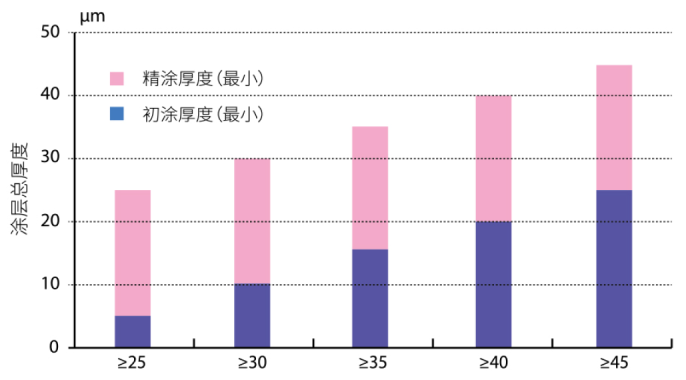

下表列出了该系列产品上表面涂层总膜厚从25微米到45微米的底漆和面漆匹配方法，下图更加清晰地图示了不同的匹配膜厚分布。+

厚底漆二涂层氟碳系列：

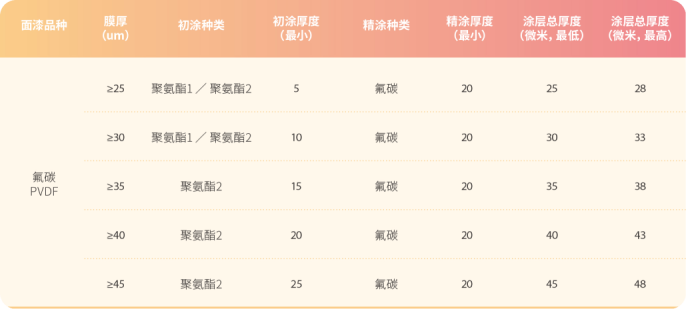

厚底漆二涂层氟碳钢板上表面膜厚匹配：

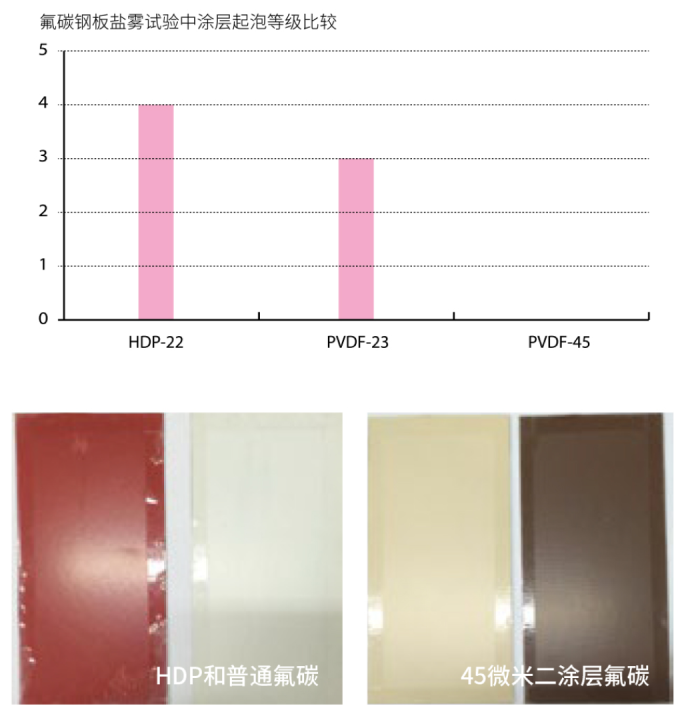

该产品相比普通的氟碳产品的优势就是耐蚀性，下图是膜厚分别为22微米的高耐久性聚酯钢板、普通二涂层氟碳钢板（膜厚23微米）与厚底漆二涂层氟碳钢板在盐雾试验4000小时后的涂层起泡情况。从图中可以看出，4000小时盐雾试验后，45微米二涂层氟碳钢板涂层未起泡，是

好的0级。

雾试验4000小时后对比情况：

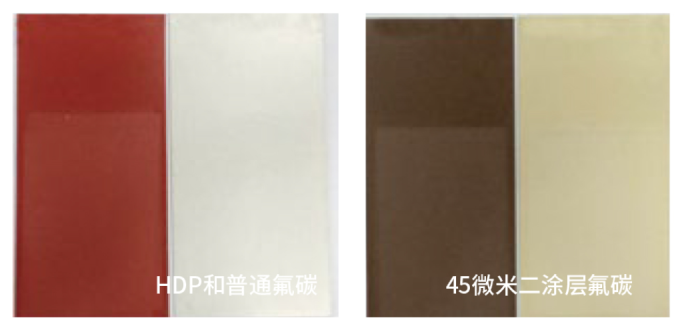

由于该产品氟碳面漆的颜色和涂层厚度与普通氟碳产品是一致的，因此，耐候性与现有氟碳产品一致，经过3000小时QUVB检测后，涂层粉化程度仍为好的0级。

QUVB 3000小时后对比情况：

该产品与现有普通氟碳钢板相比，进一步提高了耐蚀性，且耐候性相当，推荐使用在耐候性和耐蚀性均要求高的环境。

三涂层珠光氟碳彩涂板

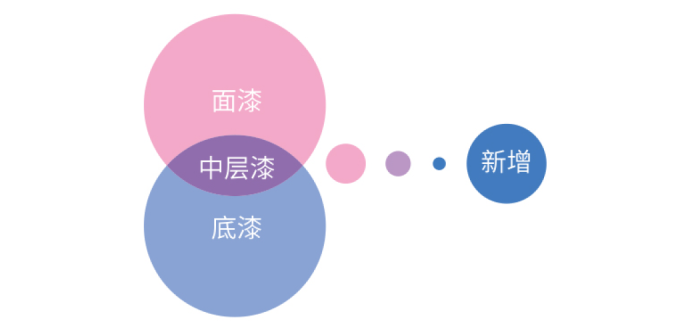

三涂层珠光氟碳彩涂板是指彩涂板上表面涂层为包括底漆，中涂层和面漆在内的三层，面漆是珠光透明清漆，且中涂层和面漆为氟碳品种的彩涂板。下图是该产品上表面涂层结构示意图。

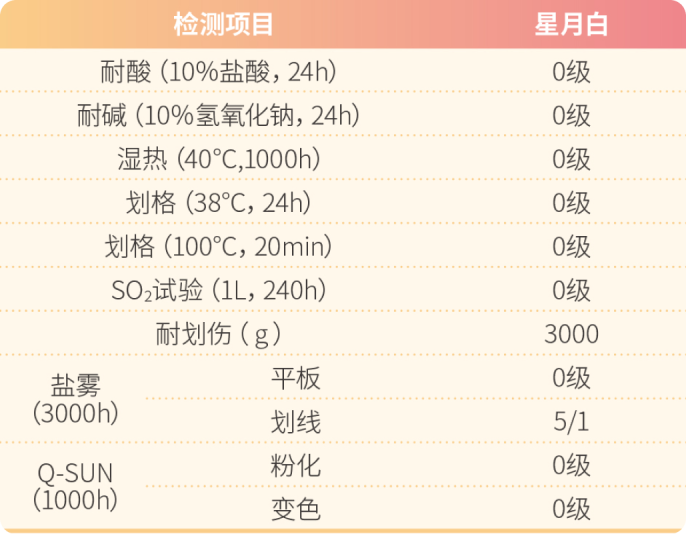

这样的涂层匹配方法一方面可以增加涂层厚度以提高涂层的耐蚀性和耐候性，另一方面可以通过外层添加珠光粉的清漆提高面漆的视觉效果。该方法生产的涂层钢板上表面涂层厚度可以达到35-45微米，且由于中涂层和面漆均为氟碳品种，氟碳涂层的高厚度可以达到30微米（普通氟碳钢板氟碳面漆的厚度一般为20微米）。因此，该产品在耐候性和耐蚀性方面均表现优秀。下图是经过3000小时盐雾试验后钢板表面，切口和划线部位的照片，下表是包括耐酸、耐碱等各项测试的结果。

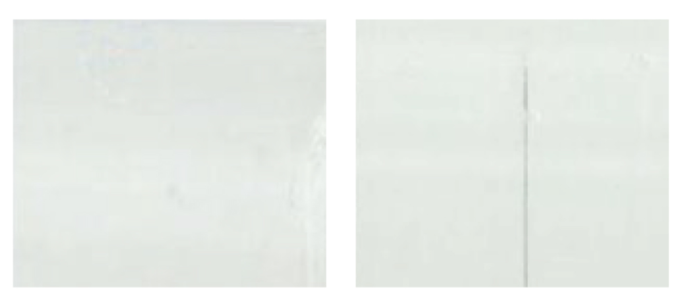

三涂层珠光氟碳彩涂板3000小时盐雾试验后：

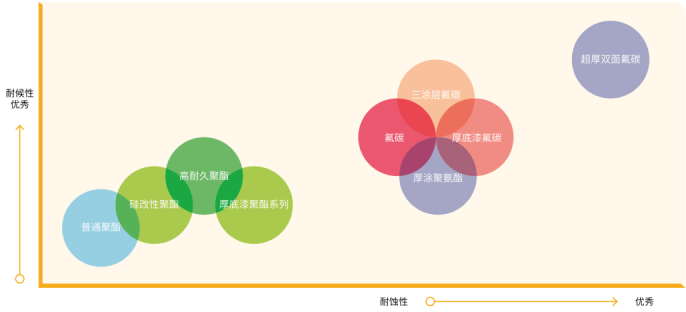

宝钢新推出的厚涂层系列：厚底漆二涂层氟碳彩涂板（厚底漆氟碳）、三涂层珠光氟碳彩涂板（三涂层氟碳）、超厚双面氟碳彩涂板（超厚双面氟碳）、厚涂层聚氨酯彩涂板（厚涂聚氨酯）、厚底漆聚酯系列彩涂板等，在耐候性和耐蚀性上是存在差异的，为了便于大家理解和推广，请见下图示出的各品种比较示意图。我们可以根据建筑物所处内外环境，建筑物寿命等推荐合适的涂层钢板。
