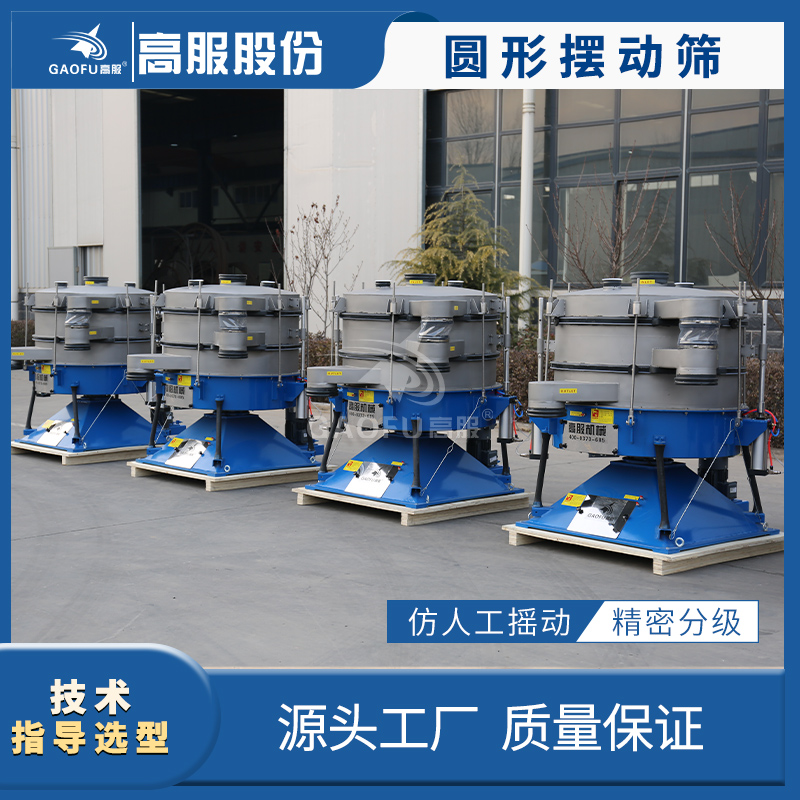

摆动筛

工作原理：摆动筛是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动），即可调节偏心距的激振器产生了 非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果;适合于圆形状、圆柱状、片状、乃至 于规则形状易堵网且需要精密筛分的物料。

  • 应用范围：食品行业、医药行业、化工行业、其它行业等。

产品优势


● 大型摆动筛可达到5层，同时提供5~6个粒度的分级，更高的产能。

● 仿人工摇动的低频筛分，有效减少易碎物料的破损。

● 低噪声、低能量损耗，噪声始终保持在60~70Db，保证了流畅安静的运行。

● 防尘环保，GFBD摆动筛不需要任何空气净化或粉尘收集的辅助装置。系统可自带气密和真空设计等。

  • 01
  • 可实现单层或多层的高产率筛分
  • 可筛分大6个粒度，筛体直径从600mm（24英寸）~2600mm（104英寸）；小型摆动筛可配备4层筛面，大型的可达到5层，同时提供5~6组的分级。对于单一分级的产品，我们的技术可以在同一台筛子上得到双倍甚至更高的产能。
  • 02
  • 大化的筛分效率以及产品收率
  • 摆动筛的原理实际上是机械的模拟人类的手筛。
  • 平缓的加速配合低速运转以确保物料始终滚动在筛网的表面。尤其对于干燥的，低密度的颗粒；还能减少高研磨性的产品对筛子本身（尤其是筛网）磨损。
  • 03
  • 每层筛网实现的粗细颗粒分级
  • 物料从几乎水平运动的筛体中心进料，沿螺旋曲线向外围发散。与此同时，随着垂直加速度的增大迫使细颗粒的产品有效透过筛网表面。
  • 04
  • 对易碎物料的破损有效减少
  • 手筛能够给予物料温和的处理。GFBD摆动筛再现了同样的运动，应用于各种禁止颗粒破损的场合，例如：颗粒喷雾干燥的咖啡，生物制药的粉状产品，以及奶粉和金属粉末。
  • 05
  • 省心便捷的操作
  • 当产品的粒度接近30微米的时候，网孔的堵塞成为亟待解决的问题。有了我们的多种清洁系统后会迎刃而解。清洁球、独立齿轮驱动的毛刷清洁、喷气清洁、超生清洁以及喷气毛刷组合清洁系统。部分采用或全部为喷气清洁的筛分系统通常用于粘性较大或带静电的产品。
  • 06
  • 低噪声、低能量损耗
  • 由于简单的模块化设计和低速运行的特点，GFBD摆动筛的噪声始终保持在60~70Db，保证了流畅安静的运行。采用TEFC电机，小的机型的驱动为0.25kW，重达2吨的大机型只需5.5kW的功率。
  • 07
  • 更少的维护费用
  • 主要的易损件包括：筛网、密封圈、橡胶球或是毛刷。
  • 基于蒙鼓原理，筛网通过特别胶水或焊接紧绷于筛框上。缘于舒缓加速和较低的受力大大延长了筛网的寿命。
  • 08
  • 可以忽略的动态基座负荷
  • 每一台GFBD摆动筛出厂前都会在特制的装置上调节至完全平衡。所以在用户的现场，它可以放置在很高的钢结构上，考虑到动态负载的复杂性需要启动前再做一次平衡调试。
  • 09
  • 有效减少维护时间
  • 快至15分钟简单快捷的拆分和安装，很少重复的轴承润滑，保证设备7*24小时满负荷的连续运行。
  • 10
  • 防尘操作
  • 除了现场已有的通风系统，GFBD摆动筛不需要任何空气净化或粉尘收集的辅助装置。系统可自带气密和真空设计，还有氯净化等。

工作原理

摇摆筛是一种仿人工摇动的低频旋振筛，其原理是瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动），即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可获得更加理想的筛分效果适合于圆形状、圆柱状、片状、乃至 于规则形状易堵网且需要精细筛分的物料。


技术参数

型号筛分直径

（mm）筛分面积

（㎡）筛面斜角

（°）层 数

（s）功 率

（kW）GFBD-600Φ5600.250-101-50.75GFBD-1000Φ9300.680-101-51.1GFBD-1200Φ113010-101-51.5GFBD-1600Φ15301.840-101-54GFBD-2000Φ19202.90-101-55.5GFBD-2400Φ23504.310-101-55.5GFBD-2600Φ25305.030-101-55.5
