QX2304 低功耗.高效率同步升压变换器

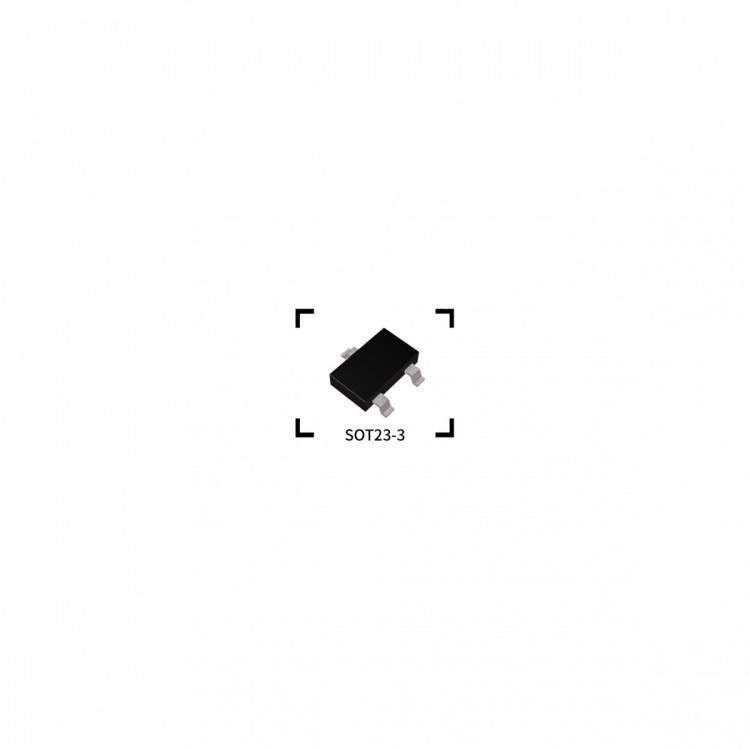

QX2304 是一款具有仅 6uA 静态电流 的同步升压变换器。 QX2304 在 PFM 的基础上采用了自主 的专利技术，一方面消除了变换器输出电 容 ESR 对稳定性的影响，提高了输出电压 的稳态精度；另一方面，使系统的工作频 率高达 300KHz，同时又能保持超低的静 态电流，实现最高的效率。 QX2304 输出电压可以进行内部调 节，实现从 2.5V 至 5.0V 的固定输出电压， 调节步进为 0.1V。 QX2304 仅需三个外围元件即可达到 所需输出电压，并支持小型的外部电感器 和输出电容器。 QX2304 采用肖特基二极管也可支持 高输出电流应用。 QX2304 采用 SOT23、SOT23-5、SOT89-3、TO92 封装。
