CN3300是一款工作于4V到28V的PFM升压型电池 充电控制集成电路。 CN3300内部集成有基准电压 源，＋5V电压调制单元，电感电流检测单元，电 池电压检测电路和片外N沟道MOSFET驱动电路 等，具有外部元件少，电路简单等优点。 当接通输入电源时，CN3300进入充电状态，控制 片外N沟道MOSFET导通，电感电流上升，当上升 到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转 移到电池中。当电感电流下降到外部电流检测电 阻设置的下限时，片外N沟道MOSFET再次导通， 如此循环。电池电压通过电阻分压网络反馈到FB管脚，当FB管脚电压达到1.205V(典型值)时，充电 过程结束，片外N沟道MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时，CN3300再次进 入充电状态。CN3300工作频率可达1MHz， 工作温度范围从－40℃到＋85℃。 CN3300采用6管脚的SOT23封装。
特点：

●输入电压范围：4V 到 28V 、

●电感电流检测

● 电池电压监测

● 高达1MHz开关频率

● 自动再充电功能

● 高达25W输出功率

● 5V，5mA内部稳压器

● 工作温度范围：－40℃到85℃

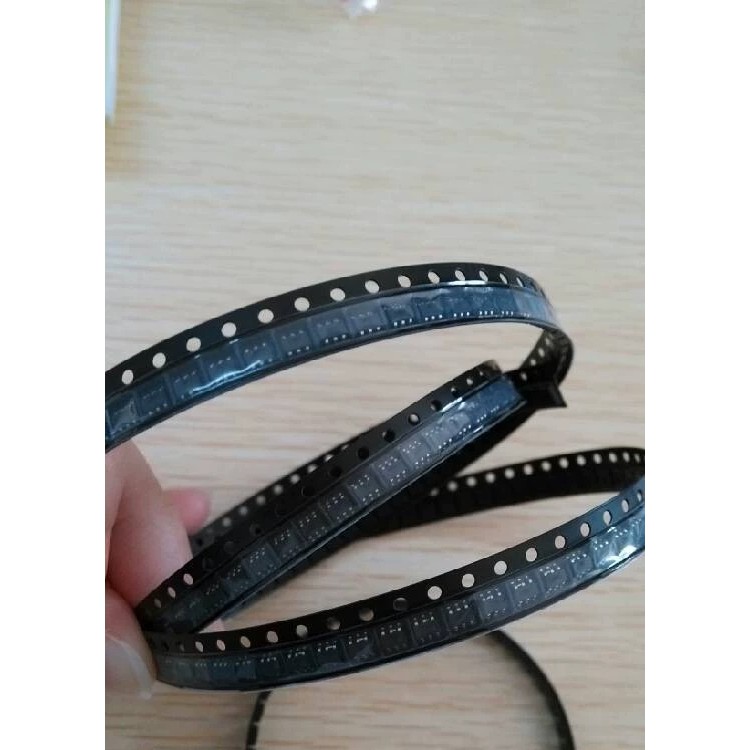

● 6管脚SOT23封装

● 产品无铅，满足rohs指令要求，不含卤素
