 LEM HX50-P 是 LEM（莱姆）公司 生产的 高精度闭环霍尔效应电流传感器，专为工业自动化、新能源和电力电子应用设计。以下是详细技术解析：





 1. 产品概览

- 完整型号：LEM HX50-P

- 类型：闭环霍尔电流传感器（零磁通技术）

- 品牌：LEM（瑞士，电流测量领域权威）

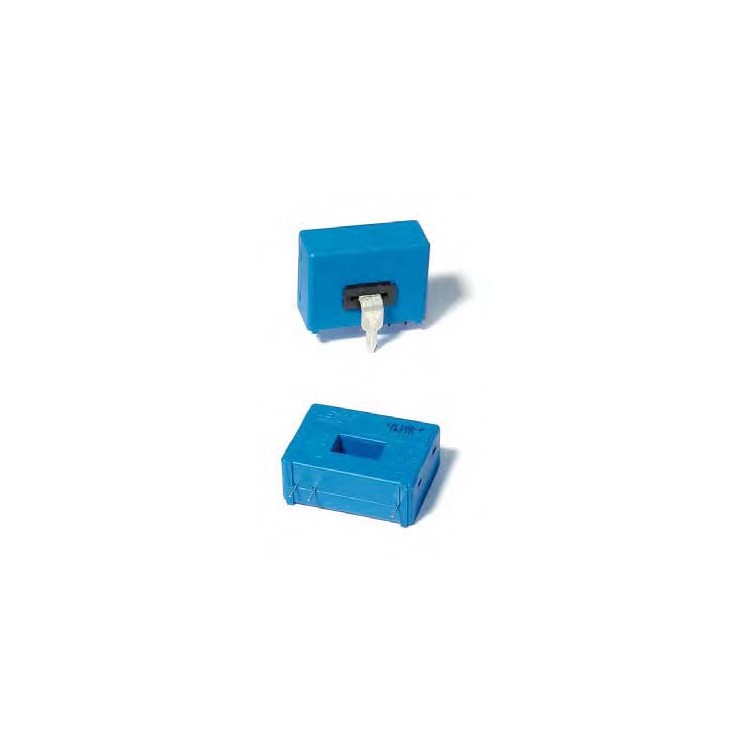

- 外观特征：

  - 黑色工程塑料外壳（UL94 V-0阻燃等级）

  - 穿孔式设计（孔径约15mm）

  - 6引脚接线端子（带螺丝固定）

  - 尺寸：64mm × 40mm × 27mm（长×宽×高）



---



 2. 核心电气参数

| 参数                | 规格                              |

|---------------------|----------------------------------|

| 额定电流（IPN）     | ±50A（峰值±75A）                |

| 测量范围            | 0~±75A（线性区间）              |

| 供电电压            | ±12V DC ~ ±15V DC（±5%）        |

| 输出信号            | ±4V（比例输出，50mA驱动能力）   |

| 精度                | ±0.4% of IPN（@25°C）           |

| 响应时间            | <1μs（10%~90%阶跃响应）         |

| 隔离电压            | 3kV AC/50Hz/1分钟（原边-副边）  |

| 工作温度            | -25°C ~ +85°C                   |

| 零点误差            | ±0.2% of IPN（全温区）          |



---



 3. 引脚定义与接线图

```plaintext

引脚布局（正视标签面）：

  ┌───────────────┐

  │  1: +Vcc (15V)       │

  │  2: -Vcc (GND)       │

  │  3: Output+          │

  │  4: Output-          │

  │  5: NC（保留）       │

  │  6: NC（保留）       │

  └───────────────┘

```

典型接线：

```plaintext

               +15V

                │

                ├─[HX50-P]─┬─ Output+ → PLC/ADC

被测导线（50A）穿过穿孔 │      ├─ Output- → GND

                ├──────┘

               -15V

```



---



 4. 关键应用场景

- 伺服驱动器：实时电机相电流检测

- 光伏逆变器：DC/AC侧电流监控

- UPS电源：电池充放电电流管理

- 工业焊机：输出电流闭环控制



---



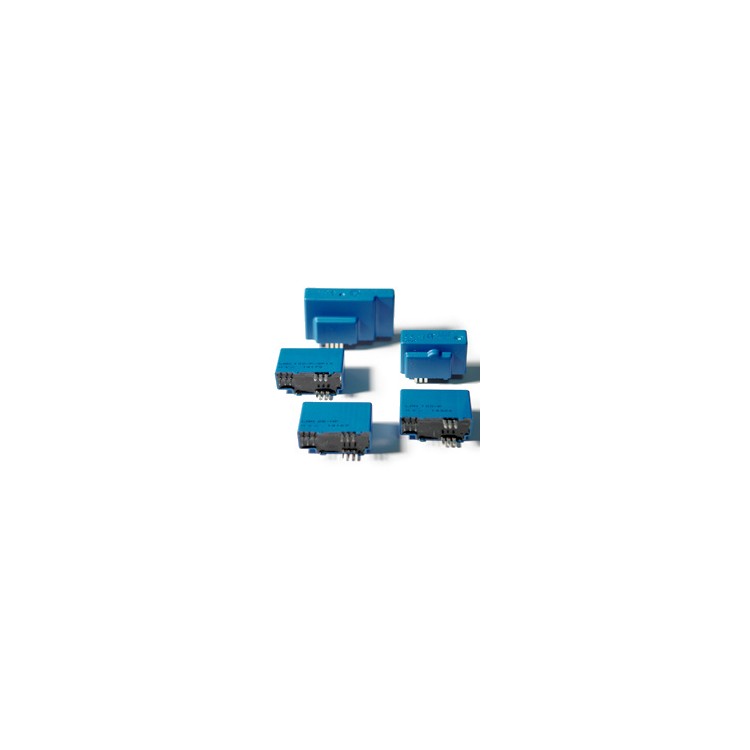

 5. 选型对比（同系列）

| 型号        | 量程   | 精度    | 特点                  |

|-------------|--------|---------|-----------------------|

| HX10-P  | ±10A   | ±0.3%   | 超小体积              |

| HX50-P  | ±50A   | ±0.4%   | 性价比最优            |

| HX100-P | ±100A  | ±0.5%   | 大电流工业应用        |



---



 6. 使用注意事项

 （1）安装规范

- 穿孔中心与被测导线同心度误差＜2mm

- 避免与高频变压器距离＜10cm（防干扰）



 （2）校准步骤

1. 零电流下调节输出至0V±5mV

2. 施加50%额定电流，验证输出是否为±2V±1%



 （3）故障排查

- 输出为零：

  ✅ 检查±15V供电

  ✅ 测量导线是否穿过传感器中心

- 信号振荡：

  ✅ 在Output+/-间并联100nF电容

  ✅ 缩短信号线长度（＜1m）



---



 7. 替代方案

| 型号               | 品牌       | 优势                  |

|--------------------|------------|-----------------------|

| HXS50-NP       | Honeywell  | 开环方案，成本低30%   |

| ACS772LCB-50A  | Allegro    | 集成IC，无需外部供电  |

| CKSR50-S       | LEM        | 经济型闭环，±0.6%精度 |



---



 8. 技术文档与采购

- Datasheet：[LEM官网HX系列](https://www.lem.com/en/products/current-sensors/closed-loop/hx-series)

- 购买渠道：

  - 得捷电子（Digi-Key）

  - 贸泽电子（Mouser）

  - 国内授权代理：雅创电子、贝能国际



---



 9. 维护建议

- 年度校准：使用标准电流源验证精度

- 清洁保养：用无 水酒 精擦拭传感器表面

- 寿命评估：连续工作＞5年后检测零点漂移



如需进一步协助（如电路设计或故障诊断），请提供：

1. 实际应用场景照片

2. 异常波形数据（示波器截图）

3. 系统供电拓扑图
