PCS（储能变流器）IGBT模块技术详解
PCS-IGBT模块是储能系统的核心功率器件，承担 DC/AC双向转换、电网调频、削峰填谷 等关键功能，需满足 高功率密度、快速响应、长寿命 等严苛要求。以下是专业级技术解析：
---
一、PCS对IGBT的核心需求
| 参数 | 技术要求 | 典型应用场景 |
|------------------------|-----------------------------------------------------------------------------|-------------------------|
| 电压等级 | 650V（低压储能） / 1200V（高压直流母线） / 1700V（1500V系统） | 家庭储能/电网级储能 |
| 电流能力 | 100A-3000A（对应100kW-3MW系统） | 特斯拉Powerpack 2MWh系统 |
| 开关频率 | 8kHz-20kHz（影响THD和效率） | 光伏+储能混合系统 |
| 双向导通能力 | 反向恢复电荷Q<sub>rr</sub>≤50μC（防止续流损耗） | 电池充放电切换 |
| 寿命要求 | 充放电循环＞10,000次（每天2次×15年） | 电网侧调频储能 |
---
二、主流PCS-IGBT模块选型
1. 低压储能系统（400V-800V DC）

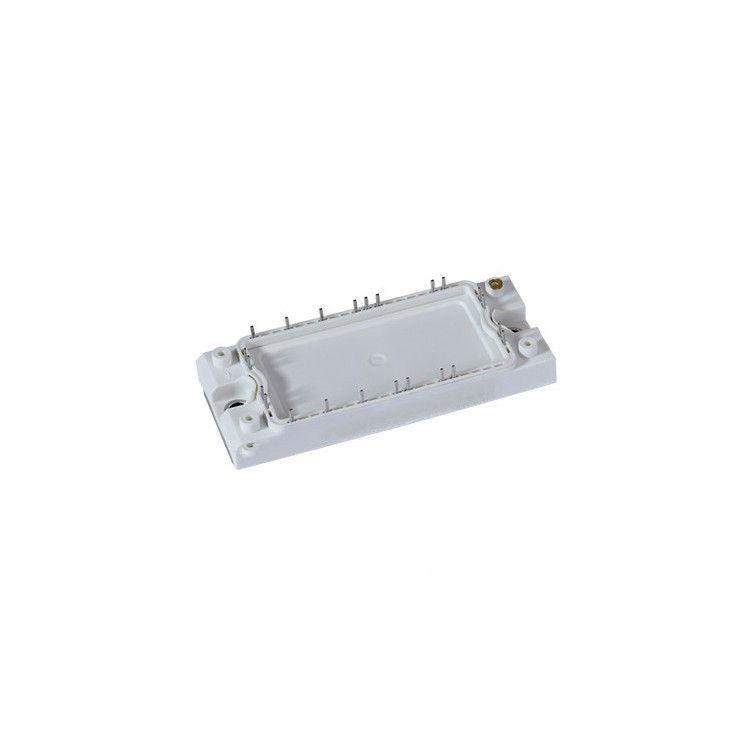

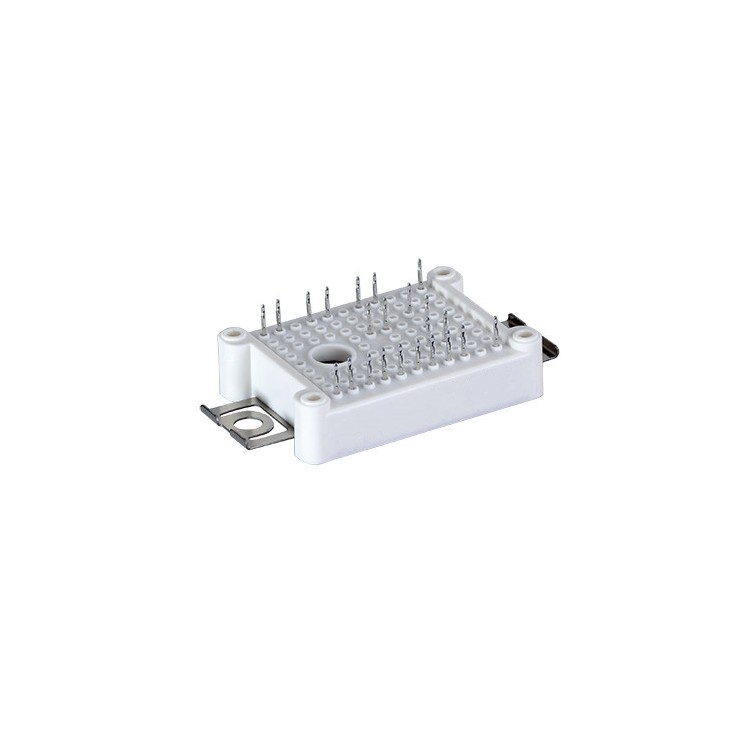

- Infineon FF450R 12ME4（1200V/450A）
- EconoDUAL 3封装，适配阳光电源50-100kW PCS
- 效率＞98.5%（@16kHz开关频率）
- SEMIKRON SKM400GB12T4（1200V/400A）
- 集成NTC和电流传感器，华为LUNA2000采用
2. 高压直流系统（1000V-1500V DC）
- Mitsubishi CM600DY-24H（1700V/600A）
- 7代NX芯片，用于宁德时代1.5MW储能集装箱
- 支持三电平NPC拓扑，THD＜3%
- 中车时代 TG1200R33HZ（3300V/1200A）
- 国产首款通过CQC认证的PCS模块
3. 高频混合系统
- ROHM SCT3040KR（1200V/40A SiC MOSFET）
- 碳化硅器件用于100kHz+高频段，体积缩小60%
- 适配特斯拉Powerwall 3的拓扑优化设计
---
三、关键技术方案
1. 拓扑创新
- 三电平ANPC拓扑：
```text
[IGBT1] ↔ [IGBT2] ↔ [飞跨电容] ↔ [IGBT3]
```
损耗比传统NPC降低25%（阳光电源专利）
- 双向LLC谐振：实现ZVS软开关（效率提升2%）
2. 热管理设计
- 双面水冷：英飞凌.XT技术（热阻0.01K/W）
- 相变材料：Laird Tpcm800（瞬态散热＞500W/cm²）
3. 智能保护
- 3级DESAT检测：响应时间＜500ns（比传统快10倍）
- AI预测维护：通过结温波动预测寿命（如Siemens MindSphere）
---
四、国产替代进展
| 厂商 | 代表型号 | 对标国际型号 | 应用案例 |
|----------------|---------------------|---------------------|-------------------------|
| 斯达半导体 | SD600S170-PCS | FF600R17ME4 | 比亚迪BYD Cube储能系统 |
| 宏微科技 | HM300R 12E4-PCS | SKM300GB12T4 | 科华数据1MW PCS |
| 士兰微 | SL200R25E-PCS | CM200DY-24H | 南都电源工商业储能 |
---
五、选型计算指南
1. 电流降额公式
```math
I_{C,actual} = I_{C,nom} \times \left( \frac{175℃ - T_{case}}{150℃} \right)^{0.7}
```
（例：壳温60℃时，600A模块实际持续电流≈520A）
2. 损耗估算
| 损耗类型 | 计算公式 |
|---------------|-----------------------------------------|
| 导通损耗 | P<sub>cond</sub> = I<sub>RMS</sub><sup>2</sup> × R<sub>CE</sub> |
| 开关损耗 | P<sub>sw</sub> = (E<sub>on</sub>+E<sub>off</sub>) × f<sub>sw</sub> × V<sub>DC</sub>/V<sub>ref</sub> |
3. 散热设计
- 液冷流量：≥8L/min·模块（ΔT＜10K）
- 导热界面材料：石墨烯垫片（热导率＞1500W/mK）
---
六、典型失效与对策
| 故障模式 | 根本原因 | 解决方案 |
|------------------|-------------------------|---------------------------------|
| 电池反接炸机 | 体二极管过流 | 增加串联SiC二极管（C3D10060A） |
| 电网冲击损坏 | 浪涌电压＞1.5kV | 采用MOV+SMD组合保护（如Littelfuse AXGD系列） |
| 散热不均 | 冷却液流道堵塞 | 加装磁性过滤器（100μm孔径） |
---
七、未来趋势
- 全碳化硅PCS：
Wolfspeed XM3 1700V模块（系统效率＞99%）
- 智能切片技术：

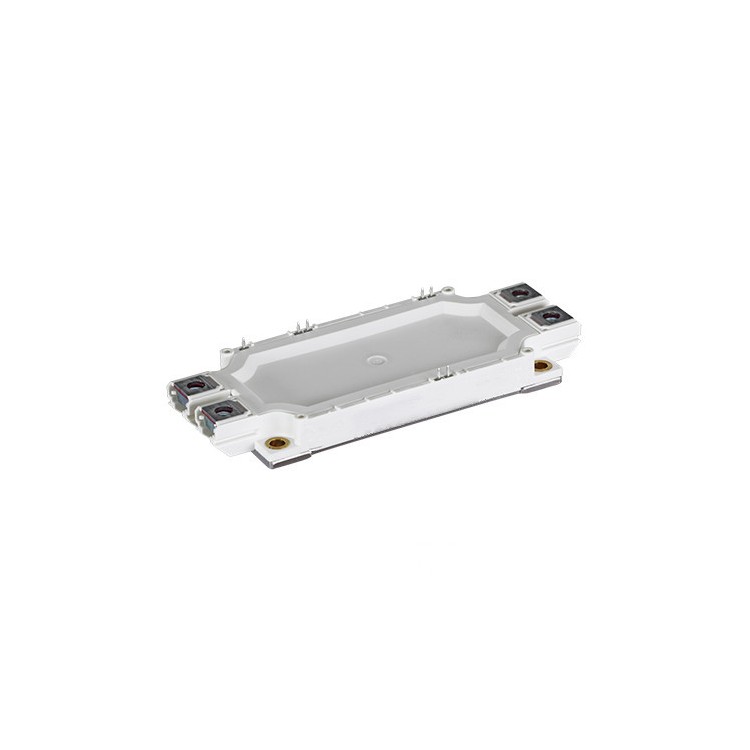

英飞凌XHP™ 7模块支持在线功率分段控制
---
数据获取渠道
- 国际标准：IEC 62933-5-1（储能系统安全标准）
- 仿真工具：PLECS/PSpice模型（各厂商官网下载）
- 行业报告：《中国储能变流器技术发展白皮书》
