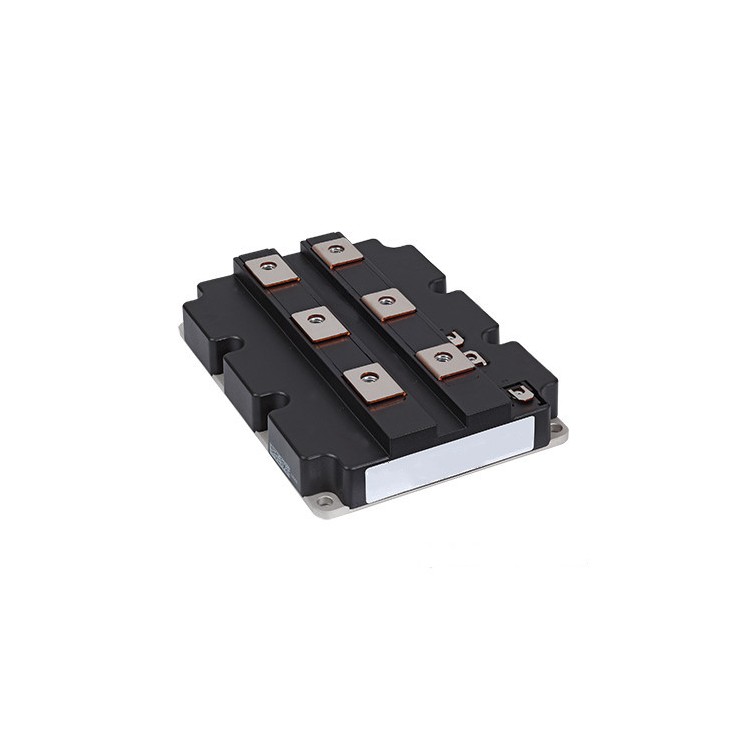

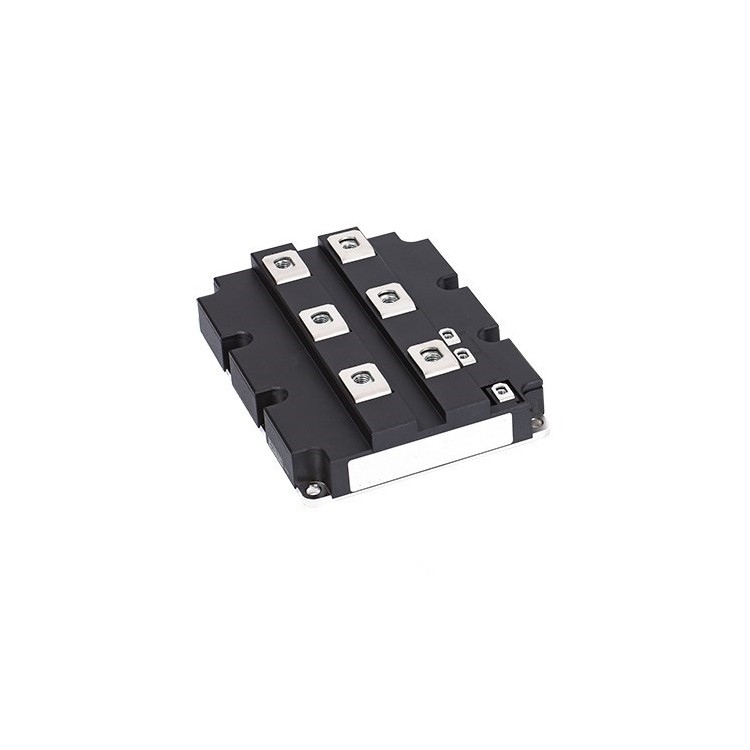

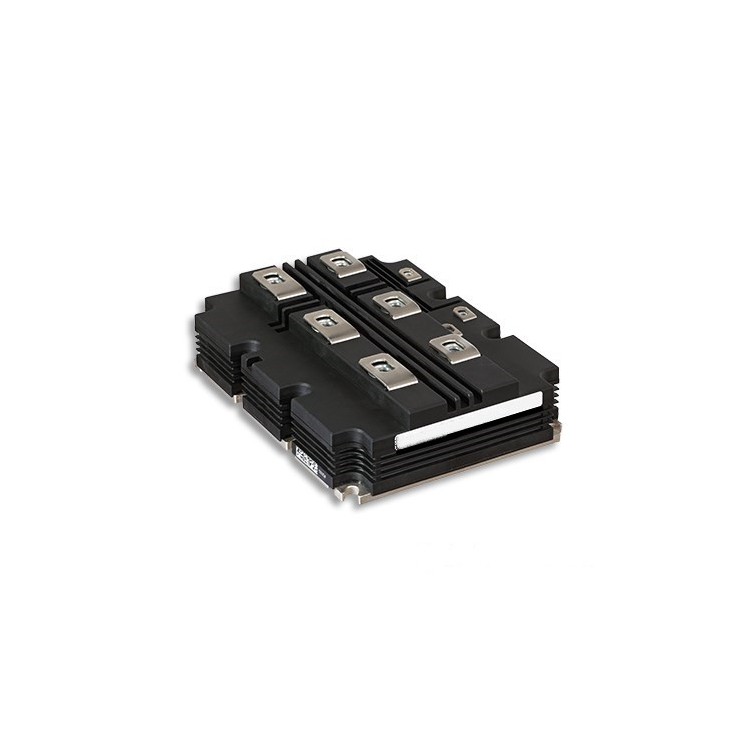

特种电源IGBT模块技术详解
特种电源IGBT模块是军 工、航空航天、科研装置等高端领域的核心器件，需满足 极端环境适应性、超高可靠性、特殊拓扑需求 等严苛要求。以下是专业级技术解析：
---
一、特种电源IGBT核心指标
| 参数 | 技术要求 | 典型应用场景 |
|------------------------|-----------------------------------------------------------------------------|-------------------------|
| 电压/电流等级 | 1.2kV~6.5kV / 100A~5kA（脉冲电源可达20kA） | 电磁炮脉冲电源 |
| 环境适应性 | -55℃~+200℃工作（宇航级）/ 抗辐射≥100krad（Si） | 卫星电源调节器 |
| 脉冲特性 | di/dt≥10kA/μs（磁压缩发生器）/ 单脉冲能量≥50J | 激光触发核聚变装置 |
| EMC等级 | MIL-STD-461G（军 用电磁兼容）/ DO-160（航空） | 机载雷达电源 |
| 寿命要求 | MTBF≥100万小时（核电站控制电源） | 核反应堆应急供电 |
---
二、典型特种电源IGBT模块
1. 军 工脉冲电源
- Infineon FZ1200R33HL3-P（3300V/1200A）
- 增强型Press-Pack封装，用于舰载电磁炮
- 峰值电流20kA（1ms脉冲宽度）
- Microsemi APTGT200A60T3G（600V/200A）
- 抗辐射设计（≥300krad），导弹引信电源专用
2. 航空航天电源
- Cree CAS325M12HM2（1200V/325A SiC）
- 宇航级SiC模块，用于SpaceX星舰电源系统
- 开关频率100kHz（传统IGBT的5倍）
- Mitsubishi CM600DY-34H-SP（1700V/600A）
- 符合DO-160标准，波音787辅助电源单元
3. 科研装置电源
- ABB 5SNA 2400E330300（3300V/2400A）
- 欧洲核子研究中心（CERN）粒子加速器采用
- 允许强磁场环境（＞5T）工作
- 中电科55所 CG400R65HZ（6500V/400A）
- 国产托卡马克装置等离子体加热电源
---
三、关键技术突破
1. 极端环境设计
- 金-锡共晶焊料（Au80Sn20）：熔点280℃，抗热疲劳性提升3倍
- 陶瓷密封封装：Al<sub>2</sub>O<sub>3</sub>或AlN陶瓷，气密性≤1×10<sup>-9</sup> Pa·m<sup>3</sup>/s
2. 脉冲强化技术
- 局域寿命控制（质子辐照）：缩短少子寿命，提升di/dt能力
- 雪崩能量优化：单脉冲雪崩能量≥500mJ（如STGW40H120DF）
3. 抗辐射加固
- 栅氧结构优化：环形栅设计减少单粒子效应（SEE）
- 掺铂缓冲层：抑制空间辐射导致的漏电流增加
---
四、国产化替代进展
| 厂商 | 代表型号 | 技术亮点 | 应用领域 |
|----------------|---------------------|-------------------------|-------------------------|
| 中电科13所 | ZT1000R25E-HV | 抗γ辐射≥50krad | 北斗导航卫星电源 |
| 斯达半导体 | SD500S170-SP | 脉冲电流10kA/100μs | 电磁弹射试验装置 |
| 宏微科技 | HM300R65E-RAD | 符合GJB548B-2005 | 核电站控制棒驱动电源 |
---
五、选型与验证
1. 降额设计准则
```math
V_{DC} ≤ 0.6 \times V_{CES}\ \text{(宇航级要求)}
```
（例：1000V系统需选1700V模块）
2. 辐射验证标准
- MIL-STD-750（半导体器件辐射加固）
- ESCC 22900（欧洲宇航元器件标准）
3. 脉冲测试平台
- 8/20μs雷击测试（IEC 61000-4-5）
- 10/1000μs方波脉冲（GJB360B）
---
六、典型失效与对策
| 故障模式 | 机理分析 | 解决方案 |
|------------------|-------------------------|---------------------------------|
| 单粒子烧毁（SEB）| 空间重离子诱发闩锁 | 采用SOI基IGBT芯片 |
| 栅极阈值漂移 | 总剂量效应（TID） | 栅氧层厚度≥100nm |
| 热失控 | 真空环境散热失效 | 相变热管+辐射散热涂层 |
---
七、未来趋势
- 超宽禁带器件：
Ga<sub>2</sub>O<sub>3</sub> IGBT（击穿场强＞8MV/cm，美国空军实验室验证）
- 智能自修复：
基于MEMS的在线损伤监测与重构（DARPA资助项目）
---
数据获取渠道
- 军 用标准：GJB/Z 299C-2006（电子设备可靠性预计）
- 宇航认证：ESA ESCC（欧洲空间元器件协调组）
- 测试机构：
- 中国工程物理研究院（脉冲功率测试）
- 兰州近代物理研究所（重离子辐射试验）
