Toshiba（东芝）光耦（光电耦合器）技术全景解析
一、产品线架构与技术演进

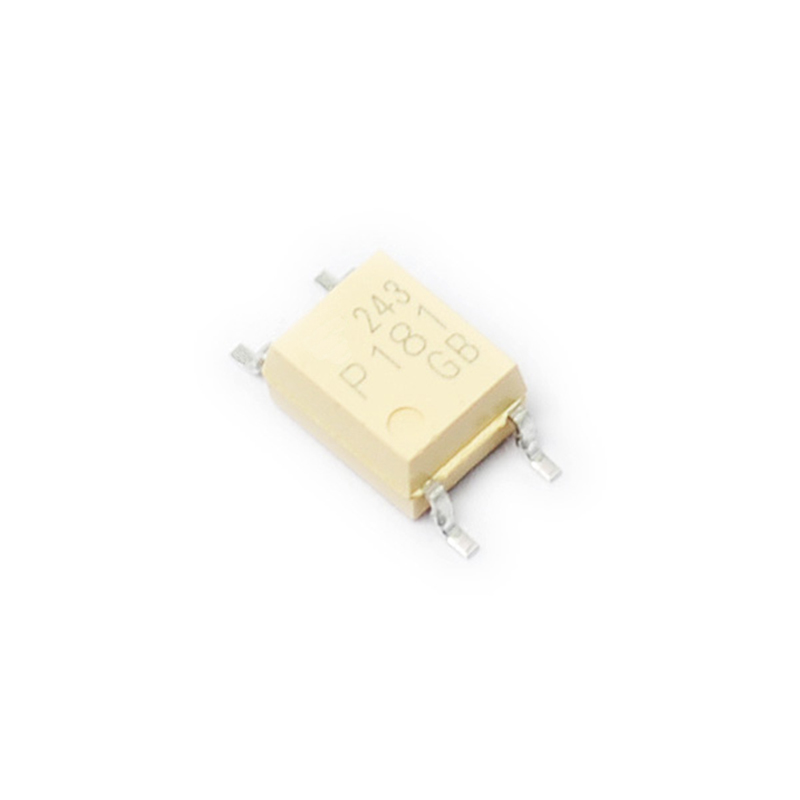

1. 产品矩阵分类
```mermaid
graph TD
A[东芝光耦] --> B[晶体管输出型]
A --> C[逻辑输出型]
A --> D[IGBT/MOSFET驱动型]
A --> E[智能功率模块]
B --> F[基础系列 TLP521]
B --> G[高可靠性 TLP785]
C --> H[高速通信 TLP2361]
D --> I[大电流驱动 TLP5701]
E --> J[集成方案 TLP7xxx]
```
2. 技术代际演进
| 代际 | 代表型号 | 技术突破 | 工作温度范围 |
|----------|--------------|-------------------------------|------------------|
| 一代 | TLP521 | 基础光电晶体管架构 | -20℃~+85℃ |
| 第二代 | TLP785 | 强化绝缘(5000Vrms) | -40℃~+105℃ |
| 第三代 | TLP5701 | 集成驱动IC+短路保护 | -40℃~+125℃ |
| 第四代 | TLP5751 | GaN LED+200ns响应 | -40℃~+150℃ |
二、关键参数对比
| 参数 | TLP521-4 | TLP2361 | TLP5701 | TLP700H |
|-------------------|---------------|---------------|---------------|---------------|
| 传输速度 | 10kbps | 15Mbps | 1Mbps | 50Mbps |
| 隔离耐压 | 2500Vrms | 3750Vrms | 3750Vrms | 5000Vrms |
| CTR范围 | 50-600% | N/A | N/A | N/A |
| 输出能力 | 50mA | 25mA | ±2.5A(peak) | 10mA |
| 传播延迟 | 3μs | 40ns | 200ns | 15ns |
| 封装形式 | DIP4 | SO6 | SO8L | SO8 |
三、核心技术解析
1. 光耦内部结构
```plaintext
[LED芯片]
├─ AlGaAs材料（第三代效率提升30%）
├─ 金线键合工艺
[光敏元件]
├─ 光电晶体管（通用型）
├─ 集成比较器（数字型）
[隔离层]
├─ 聚酰亚胺多层结构（0.4mm）
├─ 耐压35kV/mm
```
2. 可靠性设计
- 加速老化测试：
- 85℃/85%RH下3000小时CTR衰减<15%
- 1000次温度循环(-40℃~+125℃)
- 安全认证：
```mermaid
pie
title 认证标准占比
"UL1577" : 35
"VDE0884-10" : 30
"CSA" : 20
"其他" : 15
```
四、典型应用设计
1. 工业PLC输入隔离
```plaintext
[24V传感器] → 1.2kΩ限流 → TLP785 → [MCU GPIO]
```
- 设计要点：
- LED驱动电流5-20mA
- 上拉电阻2.2kΩ(5V系统)
2. 变频器驱动电路
```plaintext
[DSP] → TLP5701 → [推挽电路] → [IGBT栅极]
↑
[自举电源]
```
- 关键参数：
- 栅极驱动电阻10Ω
- 短路保护响应<1μs
五、选型决策模型
```mermaid
graph TD
A[应用需求] --> B{隔离电压}
B -->|≤3kV| C[通用型]
B -->|>3kV| D{信号类型}
C --> E[TLP521/785]
D -->|数字| F[TLP2361/700H]
D -->|功率| G[TLP5701]
E --> H[成本优先]
F --> I[速度优先]
G --> J[驱动能力优先]
```
六、失效分析与维护
1. 常见故障模式
| 现象 | 根本原因 | 解决方案 |
|----------------|-----------------------|-------------------------|
| CTR衰减 | LED老化 | 增大驱动电流或更换 |
| 绝缘失效 | 潮湿导致材料劣化 | 选择TLP785等强化绝缘型号 |
| 传输错误 | 电源噪声干扰 | 增加去耦电容(0.1μF) |
2. 预防性维护
- 每2年检测：
- CTR值（下降>30%需更换）
- 绝缘电阻（应>1GΩ）
七、2024年新品前瞻
1. TLP5751系列
- 输出电流：±4A(peak)
- 传播延迟：<200ns
- 集成UVLO功能
2. 光耦智能模块
- 内置功能：
- 温度监控
- 故障自诊断
- 无线状态传输
八、设计资源支持
1. 官方工具
- CTR寿命计算器
- 热阻仿真模型
- PCB布局指南
2. 技术服务
- 48小时FAE响应
- 失效分析报告（含SEM照片）
> 注：具体设计请以规格书为准（如TLP5701 Rev.4.3），医疗设备必须选用通过60601-1认证的型号。高压应用需保证初次级间距≥8mm（IEC60664-1标准）。
