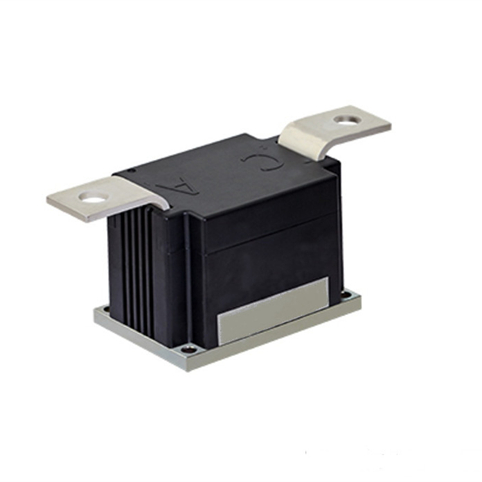

 东芝（Toshiba）IGBT模块技术详解

东芝作为日本功率半导体领域的核心厂商，其IGBT模块以高性价比、低导通损耗和强鲁棒性著称，广泛应用于工业变频、新能源发电、电动汽车等领域。以下是东芝IGBT模块的全面解析：

---

 一、东芝IGBT模块的技术特点

 1. 芯片技术

- 第五代N系列

 - 采用场截止型（FS-Trench）结构，导通压降（Vce）降低15%（如 MG1200FXF2US51）。

 - 优化开关损耗（Esw），支持 20kHz 高频应用。

- RC-IGBT（反向导通）

 - 集成快恢复二极管（FRD），减少封装体积（如 MG250Q2YS40）。

 2. 封装技术

| 封装类型      | 特点                         | 典型型号                 | 适用场景              |

|--------------------|-----------------------------|--------------------------|-----------------------|

| DIP-IPM       | 紧凑型智能模块，内置驱动     | TPD4162K                | 小功率变频器、家电    |

| NF系列模块    | 工业级标准封装，低热阻       | MG1200FXF2US51         | 工业电机驱动          |

| HV-IGBT       | 高压（3300V+），压接式设计   | MG1300VXH2US51         | 轨道交通、智能电网    |

---

 二、东芝IGBT模块的典型型号与参数

 1. 中低压系列（600V~1700V）

| 型号           | 电压/电流  | 开关频率 | 特点                    |

|---------------------|------------|----------|--------------------------|

| MG75Q6YS40     | 600V/75A  | 30kHz   | 内置NTC，低成本          |

| MG1200FXF2US51 | 1200V/200A | 20kHz   | 低Vce，工业变频专用      |

| MG250Q2YS40    | 600V/250A | 15kHz   | RC-IGBT，紧凑设计        |

 2. 高压系列（3300V~6500V）

| 型号           | 电压/电流   | 应用领域              |

|---------------------|-------------|-----------------------|

| MG1300VXH2US51 | 3300V/1300A | 轨道交通牵引系统     |

| MG4000VXH1US52 | 4500V/4000A | 高压直流输电（HVDC） |

---

 三、东芝IGBT模块的选型要点

 1. 电压与电流匹配

- 工业变频器：选 1200V模块（如 MG1200FXF2US51），电流按电机额定值的 1.5倍 选择。

- 光伏逆变器：需 1500V系统兼容，推荐 1700V模块（如 MG1700VXH1US51）。

 2. 损耗优化

- 高频应用：选择 NF系列（如 MG1200FXF2US51），开关损耗降低20%。

- 低频高载流：选 RC-IGBT（如 MG250Q2YS40），导通损耗优先。

 3. 散热设计

- 标准封装：需外接散热器（热阻Rth(j-c)≈0.3K/W）。

- 双面冷却：高压模块支持水冷（Rth(j-c)＜0.1K/W）。

---

 四、东芝模块的可靠性验证

- 寿命测试：

 - 功率循环 ΔTj=80°C，10万次（工业级标准）。

 - 高温高湿 85°C/85% RH，1000小时。

- 认证标准：

 - 工业：IEC 60747

 - 轨道交通：EN 50155

---

 五、与竞品对比（英飞凌/三菱）

| 特性         | 东芝优势                    | 竞品对比                 |

|-------------------|----------------------------|--------------------------|

| 性价比       | 中低功率市场成本优势        | 英飞凌高端性能更强       |

| RC-IGBT      | 集成度高，体积小            | 三菱SiC技术更成熟       |

| 高压模块     | 3300V以上型号性价比突出     | ABB在HVDC领域      |

---

 六、常见问题与维护

 1. 典型故障

- 二极管反向恢复失效：高频下过热击穿（建议换用 NF系列）。

- 栅极击穿：驱动电压超过±20V（需严格限压）。

 2. 替换建议

- 直接替换：同型号优先（如 MG1200FXF2US51 → MG1200FXF2US51）。

- 升级替代：旧型号可换 新一代NF系列（需核对引脚定义）。

---

 七、未来发展方向

1. SiC混合模块：东芝已推出 1.2kV SiC+IGBT模块（如 MG1200VXH1US51），效率提升10%。

2. 智能驱动集成：内置电流传感器（如 MG系列智能模块），简化系统设计。

---

 总结

东芝IGBT模块以高性价比和可靠性见长，选型时需注意：

1. 电压/电流匹配（工业级1200V为主）；

2. 损耗与频率权衡（NF系列适合高频）；

3. 散热与封装兼容性。

在工业变频和新能源领域，东芝模块是经济型解决方案的优选。
