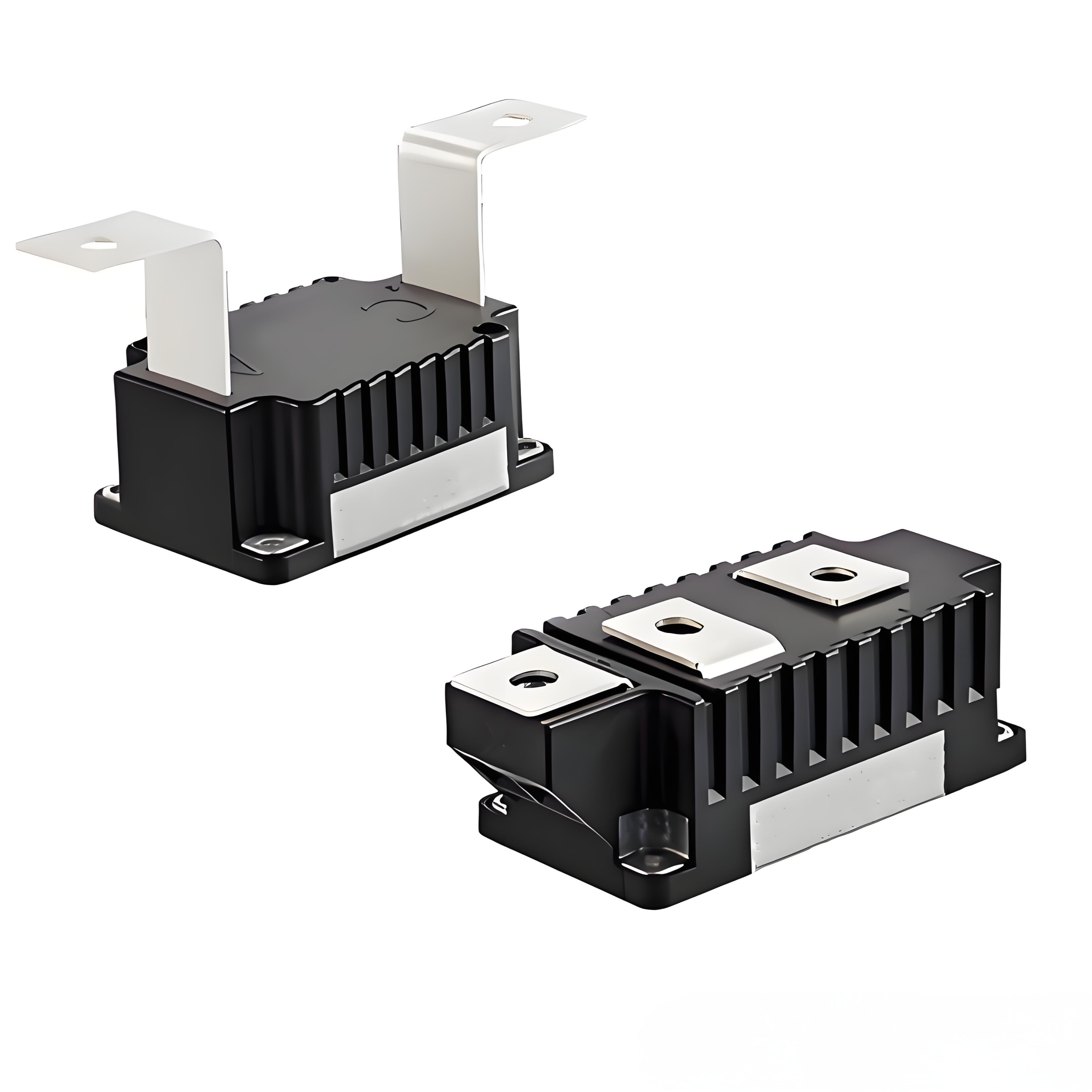

控制器IGBT模块

 控制器专用IGBT模块技术全解析

---

 一、核心定位与特殊要求

控制器用IGBT模块是电力电子系统的"执行中枢"，需满足：

- 高频开关（10kHz-100kHz）

- 精准控制（低栅极电荷Qg）

- 紧凑集成（内置驱动/保护）

- 强抗干扰（低寄生电感<10nH）

---

 二、六大关键技术指标

| 指标               | 工业标准          | 高端控制器要求      | 测试方法             |

|---------------------|--------------------|----------------------|-----------------------|

| 开关频率           | 8-20kHz          | 50-100kHz          | 双脉冲测试           |

| 导通压降Vce(sat)   | ≤2.2V@额定电流   | ≤1.8V              | Tj=150℃稳态测量      |

| 栅极电荷Qg         | 300-500nC        | <200nC             | Vge=15V时积分       |

| 寄生电感           | 15-30nH          | <10nH              | 阻抗分析仪扫频       |

| 热阻Rth(j-c)       | 0.3K/W           | ≤0.15K/W           | ISO 22007标准        |

| 绝缘电压           | 2500VAC          | 4000VAC            | IEC 61800-5-1       |

---

 三、主流控制器方案对比

1. 智能功率模块(IPM)

- 代表型号：三菱PS219AX系列（600V/50A）

- 特点：

 - 集成6路驱动+自举电路

 - 内置欠压/过温保护

 - 典型应用：变频空调控制器

2. 车规级模块

- 代表型号：英飞凌FS820R08A6P2B（820V/800A）

- 突破：

 - 铜夹片直连技术

 - 支持175℃结温

 - 用于电动汽车电机控制器

3. 高频SiC方案

- 代表型号：罗姆BSM300D12P3E001（1200V/300A）

- 优势：

 - 开关损耗降低60%

 - 栅极电阻可降至0.5Ω

 - 光伏MPPT控制器

---

 四、封装演进路线

```mermaid

graph LR

A[传统焊接式] -->B[PressFIT压接]

B -->C[双面冷却]

C -->D[三维集成]

D -->E[芯片埋入式]

```

- 新技术：日立"Direct Liquid Cooling"模块，热阻降至0.03K/W

---

 五、选型决策树

```mermaid

graph TD

A[控制器需求] -->|功率<10kW| B(IPM模块)

A -->|10-100kW| C(标准IGBT+驱动)

A -->|>100kW| D(SiC混合模块)

B --> E[三菱/赛米控]

C --> F[英飞凌EconoDUAL]

D --> G[科锐/Wolfspeed]

```

---

 六、失效模式TOP3

1. 栅极振荡（占故障率42%）

  - 解决方案：采用TVS二极管+磁珠滤波

2. 热循环疲劳（31%）

  - 改进：纳米银烧结替代焊料

3. 过压击穿（27%）

  - 对策：优化母线电容布局

---

 七、测试认证要点

- EMC测试：需满足CISPR 11 Class B

- 振动测试：随机振动≥7.7Grms（车规）

- 寿命验证：

 - 功率循环：5万次ΔTj=80K

 - 温度循环：-40~125℃ 2000次

---

 八、2024技术风向

- 智能栅极：集成电流/温度传感（如英飞凌X3D）

- 无线控制：通过近场通信调节参数

- 自修复电路：基于AI的失效预测

---

数据来源：

- SEMIKRON应用手册AN-1401

- 英飞凌2023控制器白皮书

- 中国电力电子产业年会报告
