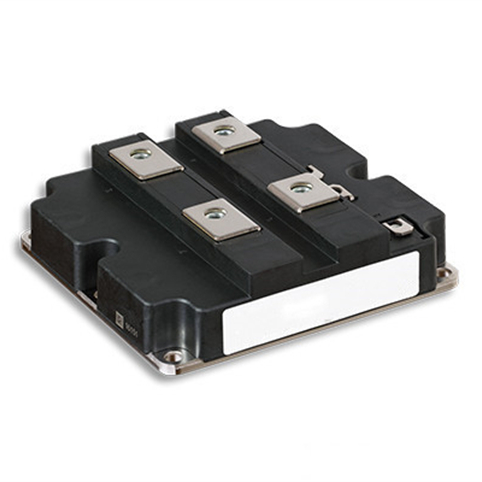

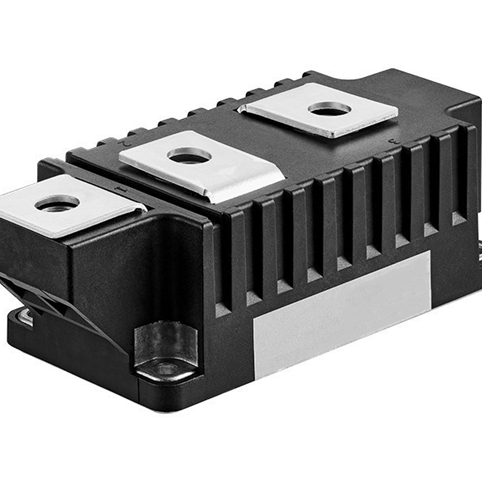

日立IGBT模块
以下是关于 日立（Hitachi）IGBT模块 的详细介绍，涵盖其技术特点、产品系列、典型应用及市场定位：
---
1. 日立IGBT模块概述
日立（现为 日立功率半导体/Hitachi Power Semiconductor Device）的IGBT模块以 高可靠性、低损耗和工业级耐用性 著称，主要面向工业驱动、能源转换和轨道交通等中高端市场。其产品线源自日立和三菱电机的技术合作（部分型号与三菱共享平台）。
---
2. 核心技术特点
- 沟槽栅场截止技术（Trench Gate FS）：
- 降低导通压降（Vce(sat)），提升效率（典型值1.8V-2.2V）。
- 低电感封装：优化内部布线，减少开关过程中的电压尖峰。
- 集成温度传感器：部分型号内置NTC，实现实时热监控。
- 高绝缘设计：采用陶瓷基板（AlN或Al₂O₃），绝缘电压达2500V以上。
---
3. 主流产品系列及典型型号
| 系列 | 典型型号 | 电压/电流 | 特点 | 应用领域 |
|------------------|-----------------------|---------------|-----------------------------------|---------------------|
| N系列 | CM600HA-24H | 1200V/600A | 工业级封装，低热阻 | 变频器、风电变流器 |
| X系列 | CM1200HC-66H | 3300V/1200A | 高压大电流，支持水冷 | 轨道交通、智能电网 |
| DIPIPM™ | PS21867-P | 600V/20A | 紧凑型内置驱动（IPM） | 家电（空调、冰箱） |
| SiC混合模块 | BS250M12P2E4 | 1200V/250A | IGBT+SiC SBD，高频低损耗 | 光伏逆变器、EV充电 |
---
4. 关键性能参数
- 电压/电流范围：
- 电压：600V、1200V、1700V、3300V、4500V。
- 电流：10A ~ 2400A（模块并联可达更高）。
- 开关频率：
- 标准IGBT：5kHz-30kHz。
- SiC混合模块：可达100kHz。
- 热阻（Rth(j-c)）：0.1K/W ~ 0.3K/W（取决于封装）。
- 工作温度：-40°C ~ +175°C（工业级）。
---
5. 典型应用场景
- 工业驱动：伺服电机、变频器（N系列）。
- 新能源：光伏逆变器、储能系统（SiC混合模块）。
- 轨道交通：牵引变流器（X系列高压模块）。
- 家电：压缩机驱动（DIPIPM™内置驱动型号）。
---
6. 选型指南
1. 电压匹配：
- 600V/1200V：工业变频、家电。
- 3300V+：高压电网、轨道交通。
2. 散热需求：
- 风冷：N系列标准封装。
- 水冷：X系列铜基板设计。
3. 集成度：
- 需要简化设计？选择DIPIPM™（内置驱动和保护电路）。
4. 高频应用：优先考虑SiC混合模块。
---
7. 与三菱/英飞凌的对比
| 特性 | 日立N系列 | 三菱NX系列 | 英飞凌PrimePACK™ |
|----------------|---------------------|---------------------|-----------------------|
| 技术 | 沟槽栅场截止 | CSTBTTM | TRENCHSTOP™ |
| 电压覆盖 | 600V-4500V | 600V-6500V | 600V-6500V |
| 集成驱动 | 仅DIPIPM™系列 | 无 | 无（需外置） |
| 典型优势 | 高性价比工业级 | 超低损耗 | 高功率密度 |
---
8. 注意事项
- 驱动匹配：非IPM型号需外置栅极驱动器（推荐日立配套驱动IC）。
- 散热设计：高压模块（如X系列）需强制水冷。
- 型号过渡：部分老旧型号已逐步升级为SiC混合设计。
如需具体型号的 参数表 或 替换建议，可提供进一步需求！
