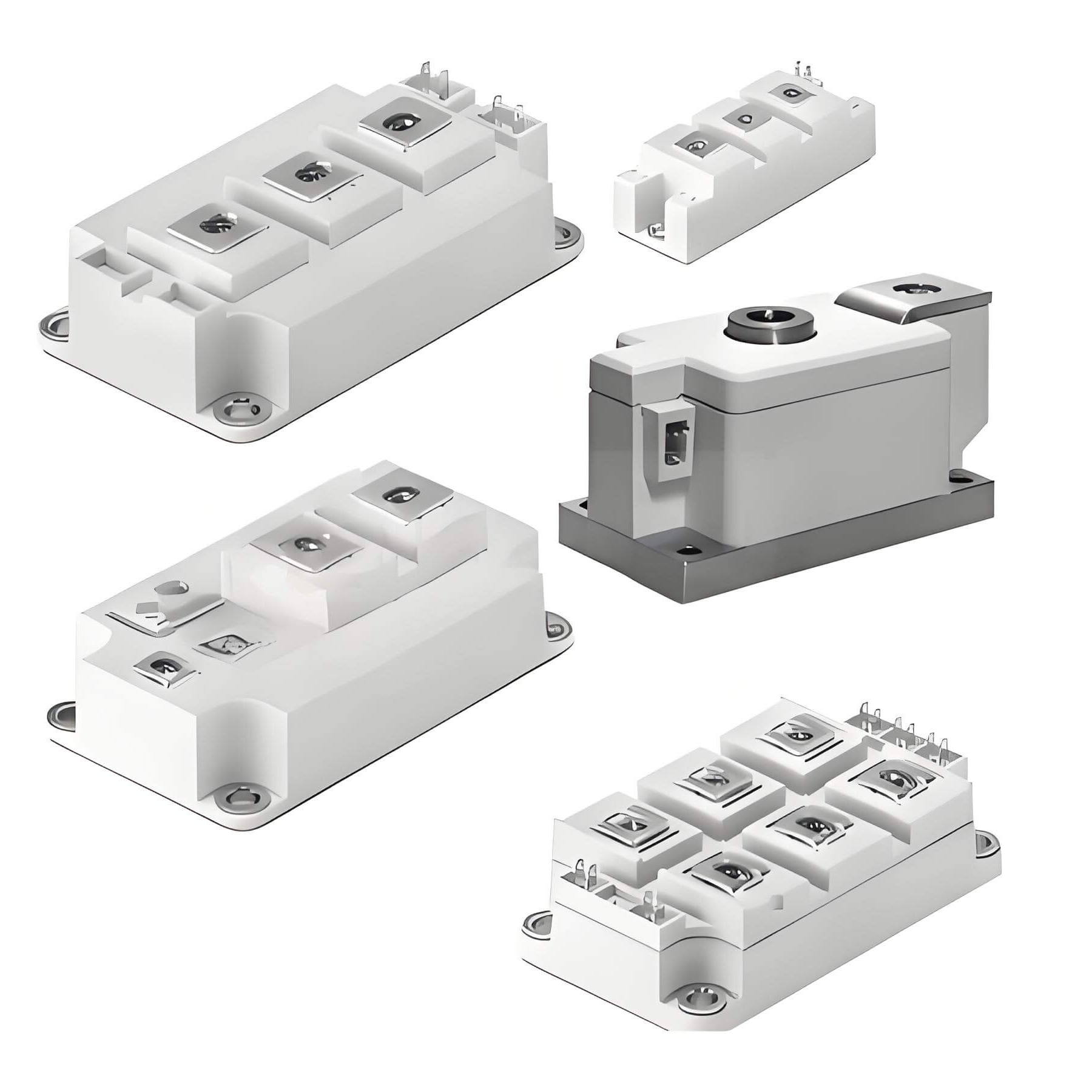

英飞凌（Infineon）IGBT模块技术全景解析
一、产品矩阵与技术代际
1. 电压等级全覆盖
- 低压系列（600-1200V）：EconoDUAL™/EconoPACK™
- 中高压系列（1700-6500V）：PrimePACK™/HPnC
- 专用系列：HybridPACK™（汽车级）、XHP™（超大功率）
2. 技术代际演进
| 代际 | 技术特点 | 代表系列 | 开关损耗改进 |
|----------|----------------------------------|--------------------|------------------|
| 第4代 | 平面栅+场终止 | IKP/IGBT4 | 基准 |
| 第7代 | 微沟槽技术（Trenchstop™ 7） | TRENCHSTOP™ 7 | 降低20% |
| 第7.5代 | 增强型场终止 | X系列 | 降低35% |
| SiC混合 | IGBT+SiC二极管 | HybridPACK Drive | 降低60% |
二、旗舰产品参数对比
| 型号 | FF450R 12ME4 | FP800R17KE3 | XHP™2 1700A35 | F3L400R07PE4 |
|-------------------|-------------|-------------|---------------|--------------|
| 电压/电流 | 1200V/450A | 1700V/800A | 3300V/1700A | 6500V/400A |
| Vce(sat) | 1.55V | 1.75V | 2.15V | 3.2V |
| Esw(tot) | 8mJ | 15mJ | 45mJ | 120mJ |
| 封装类型 | EconoDUAL3 | PrimePACK3 | XHP™2 | HPnC |
| 典型应用 | 90kW变频器 | 250kW逆变器 | 轨道交通 | HVDC |
三、核心技术突破
1. Trenchstop™ 7技术
- 导通压降降低15%（Vce(sat)=1.35V@150A）
- 开关频率提升至50kHz（工业级应用）
2. .XT互连技术
- 烧结银工艺：热阻降低30%
- 功率循环能力：ΔTj=80K时>100,000次
3. Press-Fit压接技术
- 无焊接连接：适用于4500V+高压模块
- 接触电阻：<0.5mΩ
四、变频器设计参考
1. 110kW方案示例
```plaintext
[整流桥] → [直流母线] → [FF600R 12ME4×6] → [输出滤波器]
↑
[驱动板：2ED300E17-FI]
```
- 关键参数：
- 开关频率：12kHz
- 效率：>98.2%（满载时）
2. 三电平拓扑配置
- 推荐模块：F3L400R07PE4（NPC拓扑专用）
- 需配套：
- 钳位二极管：IDW75S120
- 均压电阻：15kΩ/3W
五、热管理规范
1. 散热设计公式
```math
T_j = (P_{cond} + P_{sw}) \times R_{th(j-c)} + T_c
```
- 其中：
- Pcond = I² × Rce(on) × 占空比
- Psw = (Eon + Eoff) × fsw
2. 界面材料选择
| 材料 | 热导率 | 适用场景 |
|---------------|--------|-----------------------|
| 导热硅脂 | 3-5W/mK| 通用工业应用 |
| 相变材料 | 8W/mK | 汽车/高振动环境 |
| 石墨烯垫片 | 20W/mK | 高频开关（>30kHz） |
六、驱动电路设计
1. 栅极驱动参数
| 参数 | 推荐值 | 备注 |
|----------------|----------------|--------------------------|
| 开通电压 | +15V ±10% | 确保完全导通 |
| 关断电压 | -8V ~ -15V | 防止米勒效应 |
| 栅极电阻 | 2-10Ω | 根据开关速度调整 |
2. 保护功能实现
- DESAT保护：
- 阈值：6.5V（典型值）
- 响应时间：<1μs
- 有源钳位：限制Vce<1.5×Vnom
七、可靠性验证数据
1. 加速老化测试
| 测试项目 | 条件 | 结果 |
|-------------------|------------------------|---------------------|
| 温度循环 | -40℃~+125℃, 5000次 | 参数漂移<5% |
| 高温反偏 | 150℃, 1000小时 | 漏电流变化<10% |
| 机械振动 | 20G@2000Hz, 96小时 | 无结构损伤 |
2. 现场MTBF数据
- 工业变频器：>200,000小时
- 光伏逆变器：>150,000小时
八、选型工具与支持
1. 在线资源
- IPOSIM：损耗与热仿真平台
- DTMOS：动态热模型工具
2. 选型决策树
```mermaid
graph TD
A[应用类型] --> B{功率等级}
B -->|≤75kW| C[EconoDUAL3]
B -->|75-300kW| D[PrimePACK3]
B -->|≥300kW| E[XHP™]
A --> F{特殊需求}
F -->|汽车级| G[HybridPACK]
F -->|超高电压| H[HPnC]
```
九、2024技术前沿
1. .XT技术升级版
- 热阻再降15%（Rth(j-c)<0.07K/W）
- 预计型号：FF900R 12ME4_XT
2. 全SiC模块
- 型号：CoolSiC™ 1200V/800A
- 特性：
- 开关频率可达100kHz
- 系统效率提升3%
十、服务网络
1. 技术支持
- 24小时FAE支持
- 失效分析服务（含电子显微镜检测）
2. 物流保障
- 全球5大配送中心（德国/美国/中国等）
- 紧急订单48小时交付
> 注：具体应用需参考datasheet（2024年Rev.3+版本），高频应用建议使用官方PLECS模型进行仿真验证。汽车级模块需符合AEC-Q101标准。
