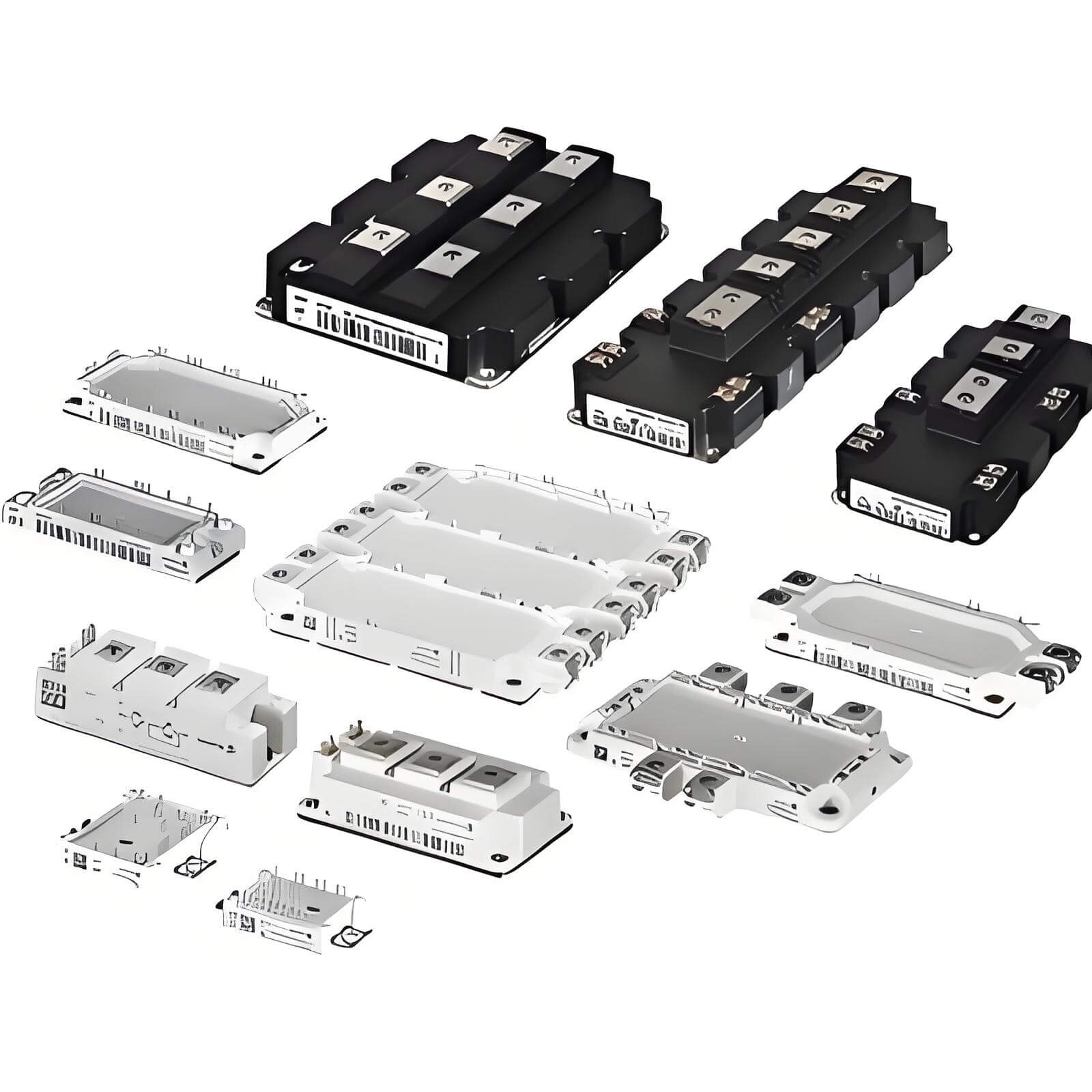

三菱电机IGBT模块深度技术解析
一、产品矩阵与技术演进
1. 代际发展路线
- 第5代（2005）：N系列，采用场终止技术
- 第7代（2016）：NX系列，沟槽栅+精细微缩工艺
- 第8代（2023）：SiC混合模块，开关损耗再降30%
2. 电压等级全覆盖
```mermaid
pie
title 三菱IGBT电压分布
"600-1200V" : 45
"1700-3300V" : 35
"4500V+" : 20
```
二、核心型号参数对比
| 型号 | CM75DY-24H | CM300DY-34NFH | XM600DA34S |
|-------------------|------------|---------------|------------|
| 电压/电流 | 1200V/75A | 1700V/300A | 3300V/600A |
| Vce(sat) | 1.65V | 1.85V | 2.2V |
| Esw(tot) | 3.8mJ | 6.5mJ | 15mJ |
| 封装热阻 | 0.35K/W | 0.18K/W | 0.12K/W |
| 短路能力 | 5μs | 10μs | 15μs |
三、变频器应用设计指南
1. 55kW方案示例
- 模块配置：CM100DY-24H ×6
- 热设计：
- 散热器参数：0.25K/W（强制风冷）
- 允许壳温：≤90℃（降额曲线见Fig.12）
- 驱动电路：
- 推荐驱动IC：M81710FP
- 栅极电阻：6.8Ω（16kHz开关频率）
2. 三电平拓扑要点
- 中性点钳位需匹配：
- 二极管型号：DSA300C170
- 均压电阻：10kΩ/2W
四、可靠性验证数据
1. 加速老化测试
| 测试项目 | 条件 | 结果 |
|-------------------|-------------------|---------------------|
| 功率循环 | ΔTj=110K | >50,000次（Nf标准） |
| 高温高湿 | 85℃/85%RH | 1000小时无失效 |
| 机械振动 | 20G@2000Hz | 符合IEC60747-9 |
2. 现场MTBF数据
- 工业变频器：>150,000小时
- 风电变流器：>100,000小时
五、驱动电路设计规范
1. 关键参数计算
- 栅极电荷Qg：
```math
P_{drive} = f_{sw} \times Q_g \times \Delta V_{ge}
```
示例：CM300DY-24NFH在16kHz时驱动功耗≈1.2W
2. 保护电路设计
- DESAT检测：
- 阈值电压：6.5V±0.5V
- 消隐时间：1.2μs（防止误触发）
六、散热解决方案
1. 选型公式
```math
T_j = P_{loss} \times R_{th(j-c)} + T_c
```
- 其中Ploss包含：
- 导通损耗：`I²×Rce(on)`
- 开关损耗：`Esw×fsw`
2. 界面材料选择
| 材料类型 | 热导率 | 适用场景 |
|-------------|--------|------------------|
| 硅脂 | 3W/mK | 标准工业应用 |
| 相变材料 | 5W/mK | 高可靠性场合 |
| 石墨片 | 20W/mK | 高频开关应用 |
七、选型决策支持
1. 功率匹配工具
- 在线选型平台：Mitsubishi Power Device Navigator
- 输入参数：
- 输出电压
- 大电流
- 冷却方式
2. 降额曲线解读
- 示例：CM300DY在壳温>75℃时，每升高1℃电流降额1.2%
八、典型故障处理
1. 常见报警代码
| 代码 | 含义 | 处理措施 |
|---------|---------------------|----------------------------|
| E7.1 | Vce(sat)超标 | 检查负载电流与门极驱动 |
| E7.4 | 温度传感器故障 | 测量NTC阻值（25℃时应为10kΩ）|
2. 模块更换步骤
- 必须检测：
1. 母线电容电压（<10V）
2. 门极-发射极电阻（应>1MΩ）
九、2024年新技术
1. X系列SiC混合模块
- 型号：XM300YB170
- 特性：
- 1700V/300A
- 开关损耗仅为硅基IGBT的30%
2. 智能监测功能
- 集成：
- 结温估算误差<±3℃
- 剩余寿命预测算法
十、服务与支持
1. 技术文档
- 应用笔记：AN-039（热设计指南）
- 仿真模型：PLECS/PSpice兼容
2. 全球维修网络
- 模块翻新服务（恢复至原厂90%性能）
- 48小时紧急备件支持
> 注：具体参数请以官网datasheet（Rev.6.2+）为准，高频应用建议使用三菱官方热计算工具进行仿真验证。
