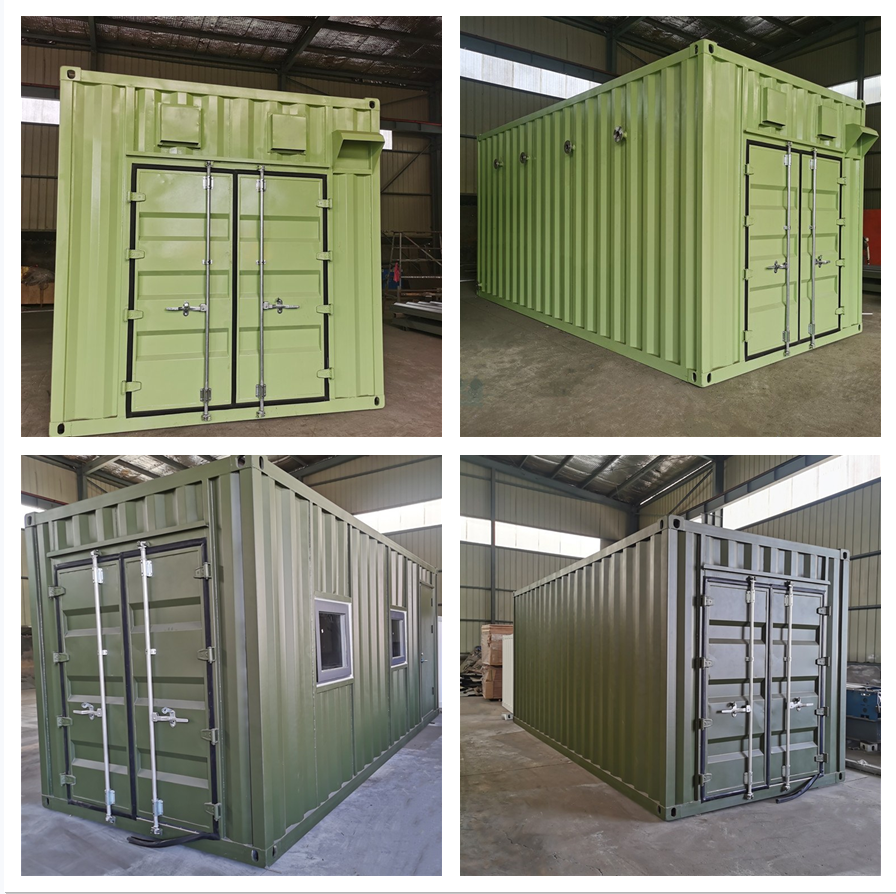

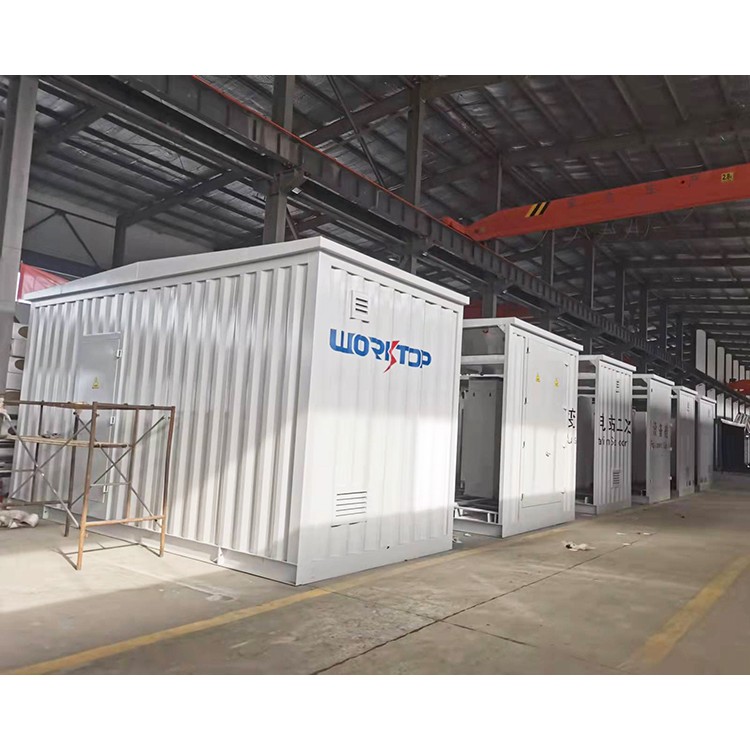

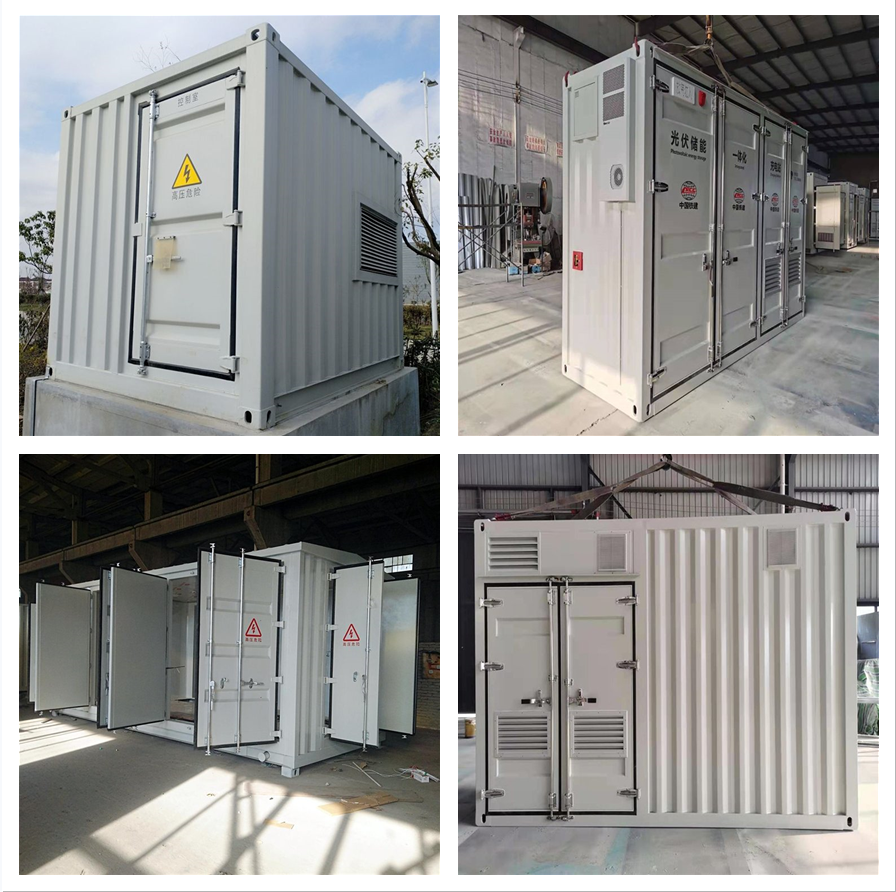

预制舱的结构：

1预制舱的内部空间和结构，舱体内部由二次设备、空调、照明、消防、安防、图像等设备构成，同时还需要满足设备运行和检修人员的工作要求，需对舱体内部进行检修，装修材料选用防火防水材料，可在装修材料和舱壁之间添加隔热材料，阻隔阳光照射保障箱体隔热功能，舱内的照明空调可根据需求选择不同的实现方式，为了有效的节约，舱内安装工业空调和排风系统，可实时调整舱内的运行运行环境；由于目前都采用无人值守方式，舱内还须安装安防、图像、图像监控、火灾报*系统；接线布置可根据设备的正常运行适当布置。

2.预制舱式GIS组合电器及预制舱式变电站。预制舱式GIS组合电器包括预制箱体、进出线间隔和分段测保间隔，进出线间隔包括进线间隔和主变间隔；进线间隔包括进线电缆终端、隔离开关一、隔离开关

3.互感器一和断路器一；主变间隔包括出线电缆终端和隔离开关三；分段测保间隔包括一个母联分段间隔和两个测保间隔，母联分段间隔包括断路器二、互感器二和两个隔离开关四，测保间隔包括连接在一起的互感器三和隔离开关五；相邻两组进出线间隔之间设置有分段测保间隔，进出线间隔、分段测保间隔和母线形成线状结构，进出线间隔、分段测保间隔和母线位于预制箱体中。预制式二次组合设备舱由舱体、二次设备、空调、照明、消防、安防、图像等设备构成，舱内所有设备均在工厂内完成相关接线及调试工作，并作为１个整体或2～3个单体运输至现场。
