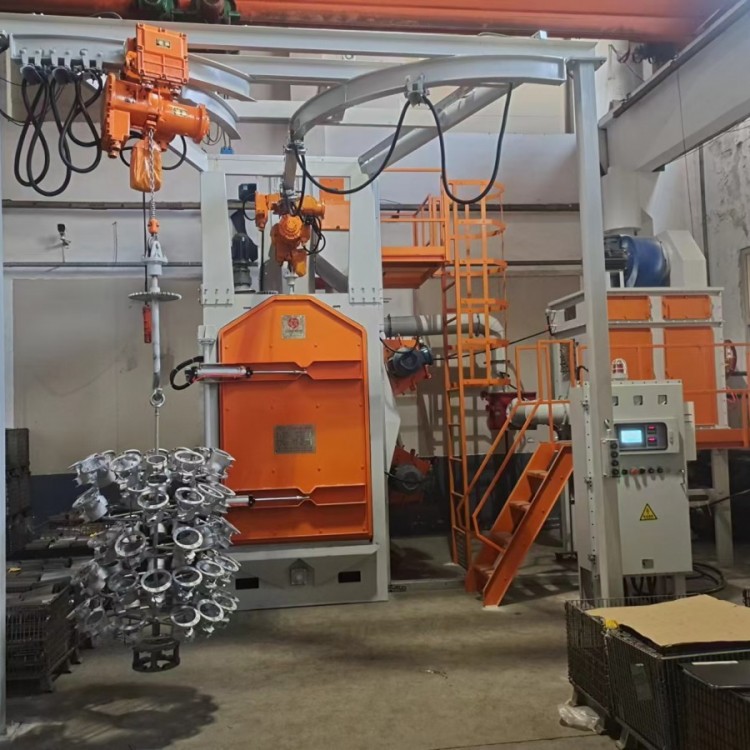

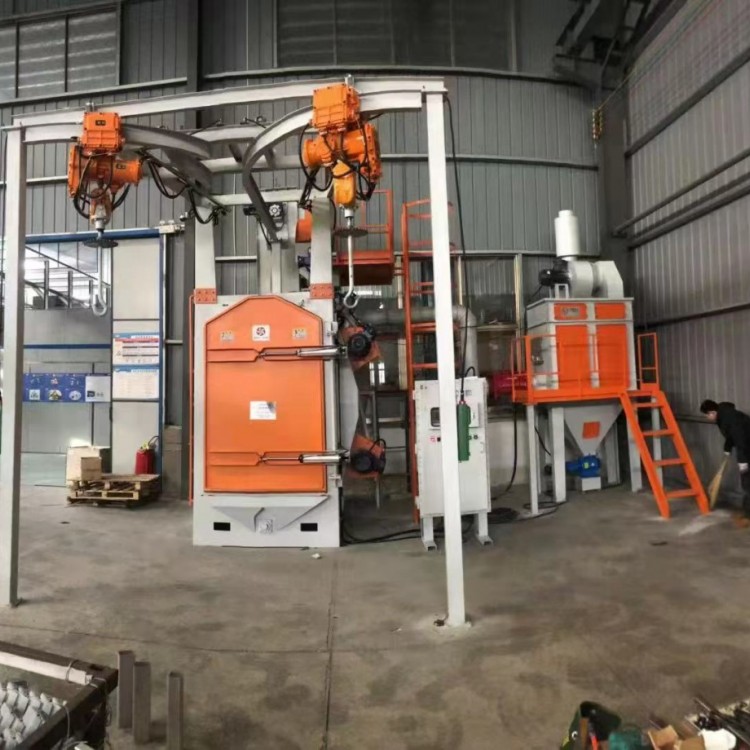

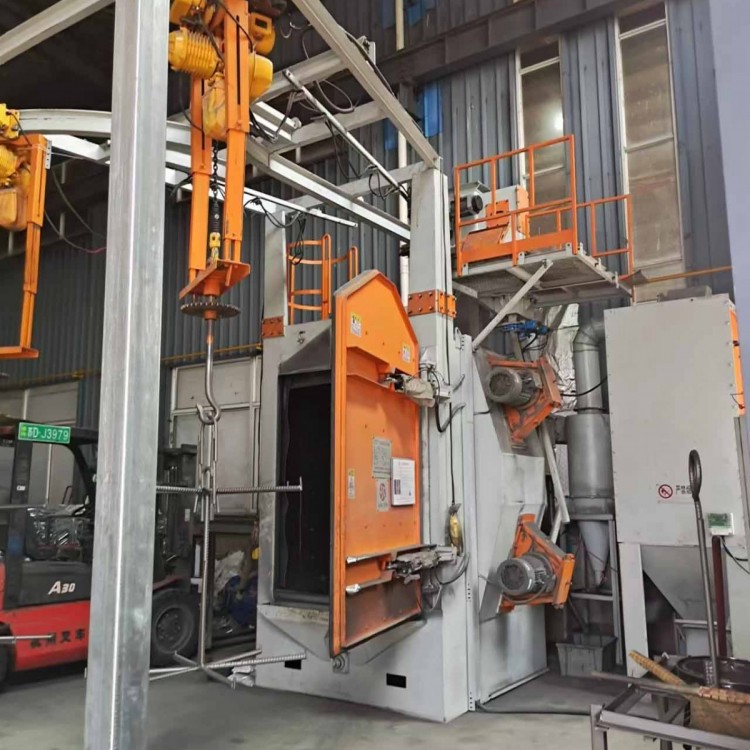

JN-378FB-2P吊挂式抛丸机(防爆）

1

清理

室体外型尺寸

长*宽*高=1800*1800*4000mm

2

抛丸箱体内径

长1600*宽1600*高3300MM

 3

抛丸器

2台

3

清理等级

A-Bsa2.0-2.5

ISO8501-1标准

4

处理材料范围

结构件、碳钢件，铝件，不锈钢件

弹丸：合金丸、切丸

5

钢板表面粗糙度

Ra15-65μm（可调）

由钢丸直径决定

6

噪音水平

≤85dB

工作现场

7

粉尘排放浓度

烟囱≤60mg/m³

室内≤5mg/m³

8

总功率

约38KW

9

总耗气量

1.2~1.5m³/min

气压0.5-0.7Mpa

10

工作相对湿度

≤96%

11

适应环境温度

-10~45℃

12

工作时间

≤16h/天

13

设备表面油漆颜色

烟灰色、黄色、机床灰

用户选择

1

吊钩系 统

单吊

              载重：1T

外购件见附表七

自转速度：2.8r/min， 自转功率：0.75KW

运行速度：20m/min，  运行功率：0.2KW

升降速度：8m/min，   升降功率：1.5KW

2

弹丸循环系统

抛丸器

型号

QY360

外购件见附表七

抛丸量

2×250kg/min

抛射速度

70-80m/s

功率

4×7.5KW

螺旋绞龙

数 量

2台

外购件见附表七

输送量

45t/h

功率

2.2kw

提升机

提升量

45t/h

外购件见附表七

数量

1台

功率

4KW

分离器

分离量

45t/h

外购件见附表七

功率

2.2KW

分离区风速

4-5m/s

气控阀

控丸数量

4

外购件见附表七

控丸口径

60mm

耗气量

0.1～0.3 m3/min

3

除尘系统（二级除尘）

风机

风机型号

4-72No

外购件见附表七

功率

7.5KW

总风量

5712--10562m³/h

全压力

2554-1673pa

除尘器

型号

JNCC-9

外购件见附表七

滤筒数量

9只

处理风量

5500m3/h

耗气量

0.8～1.3 m3/min
