详情描述

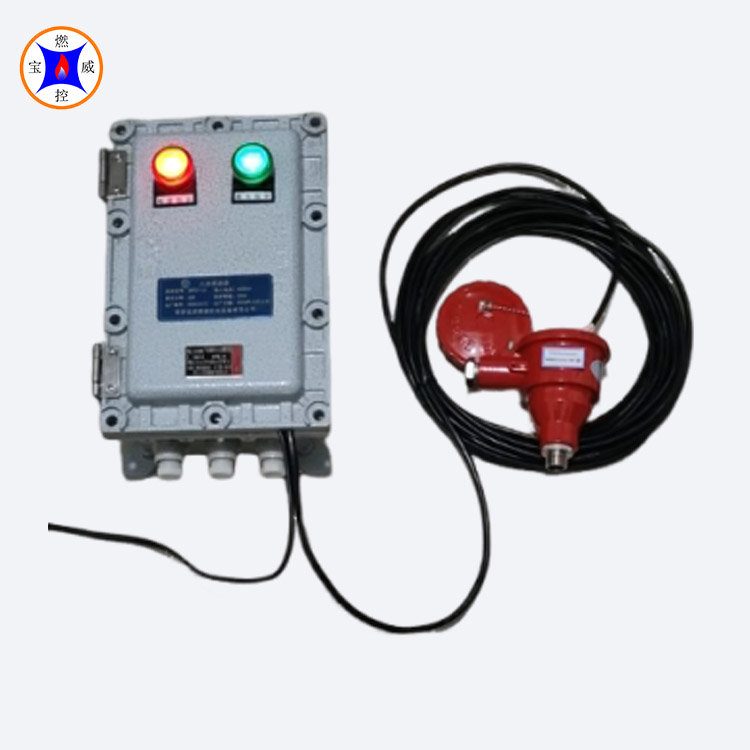

 BWFZJ-13KF DC24V/AC220V防爆紫外线火焰检测器 是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰检测器。该产品，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油窑炉及火炬的火焰检测。

一、工作原理：

BWFZJ-13KF DC24V/AC220V防爆紫外线火焰检测器，采用高灵敏度的进口紫外光电管，此紫外光电管有灵敏度高、响应速度快和应用线路简单等特点，而且只对火焰燃烧时产生的185~260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的紫外线不敏感,利用它可以对火焰燃烧中的紫外线进行检测，以此来判断有无火焰及火焰强度。因此，该检测器只对火焰燃烧产生的紫外线敏感，对日光和炉膛高温辐射无反应，抗干扰性强。

二、主要技术参数

1、电源：DC24V / AC220V

2、火检探头：BW-FKUV  安装螺纹M20*1.5

3、检测响应时间：≤0.2秒

4、探头光谱范围：185-260mm

5、探头与监测器连接电缆≤50米

6、检测对象：燃气、燃油

7、工作温度：-20℃～80℃

8、输出信号：一组常开/常闭信号（干接点）

9、熄火延时：1-3S可调

   10、防爆箱体积：300×200×150mm

   11、防爆等级:EXDIIBT4/EXDIICT4（可选）

   12、安装：壁挂式  安装孔4-φ8

   13、探头安装：螺纹M20*1.5

   14、辅材配风管：G1  冷却风进口G1/4

三、接线端子如图所示
