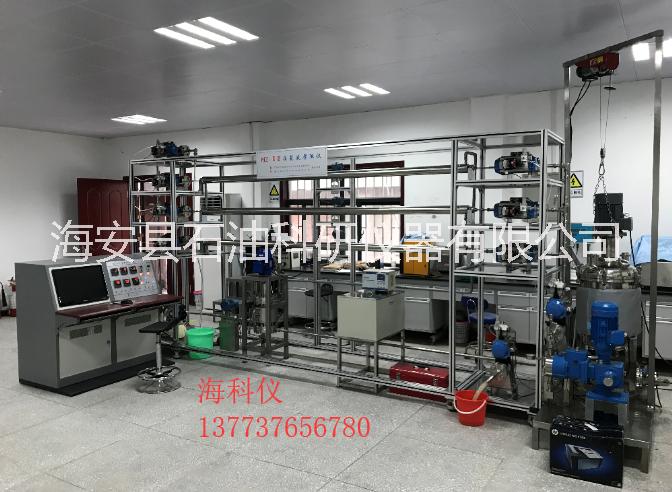

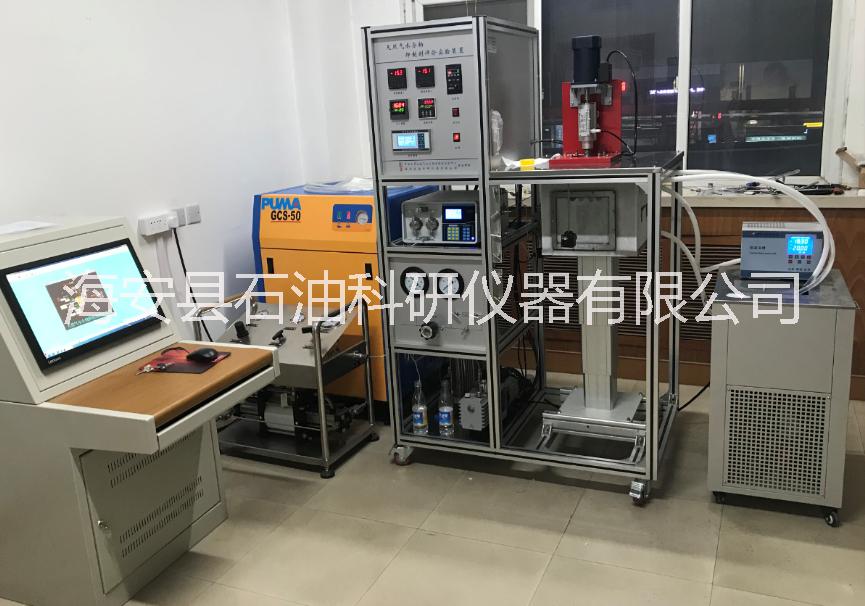

地热系统地下能量交换模拟实验装置 非标定制仪器 一 装置的功能 开展煤化实验研究。 二 装置的结构组成及主要技术参数 地热系统地下能量交换模拟实验装置由气体注入系统，液体注入系统，混合预热系统，燃烧室，过滤器，冷凝罐，温度测量系统，压力测量系统，流量测量系统以及数据采集系统组成。 （一）气体注入系统 由空压机，调压阀，气体流量控制器等部件组成。 1 空压机： 静音，工作压力0.8MPa，排量300L/min，功率1.8KW 2调压阀：入口压力1.2MPa,出口压力0-1MPa可调 3 气体流量控制器：工作压力10MPa，流量控制范围0-30L/min （二）液体注入系统 装置上留液体注入阀门接口，液体注入泵用户自备 （三）混合预热系统 预热注入气体及液体，温度控制范围室温-500℃，耐压4MPa。加热功率4KW. （四）燃烧室 内尺寸直径200mm，工作温度室温-900℃，耐压4MPa，10个测温点，水夹套冷却，内设点火控温装置，功率0.6KW。筒体可90°旋转。采用保温耐火泥隔热保温，填煤腔尺寸：直径76mm，长度1000mm。 （五）过滤器 过滤煤灰，内径90mm，长度300mm，耐温300℃，耐压4MPa （六）冷凝罐 内径65mm，长度300mm，压力1MPa，水夹套冷却 （七）温度测量系统 包括混合预热器温度测量，燃烧室10组温度测量，过滤器温度测量，过滤器出口温度测量，冷凝器温度测量。K型热电偶温度测量范围：室温-1200℃。 （八）压力测量系统 包括混合预热器压力测量，燃烧室进口压力测量，燃烧室出口压力测量，过滤器压力测量，冷凝器压力测量。压力变送器量程10MPa. （九）流量测量系统 进口采用气体质量流量计控制测量注入流量，流量控制范围0-30L/min 出口采用罗茨流量计测量流量，测量范围0.03-16m3/h (十) 数据采集系统 实时采集压力，温度，流量等参数。
