超临界CO2杀菌装置使用说明书
一、技术指标
工作压力：0-40MPa
工作温度：室温-90℃
反应釜容积：2000ml
电源：交流380V220V
功率：3KW
无菌箱规格：长1米宽600mm
二、组成装置各部件技术指标

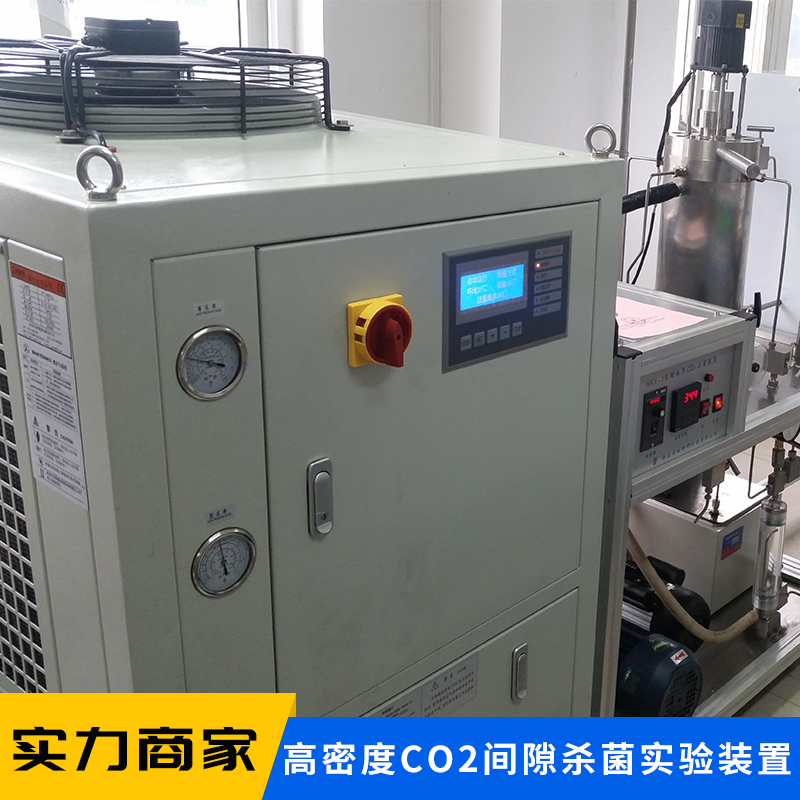

1、制冷系统

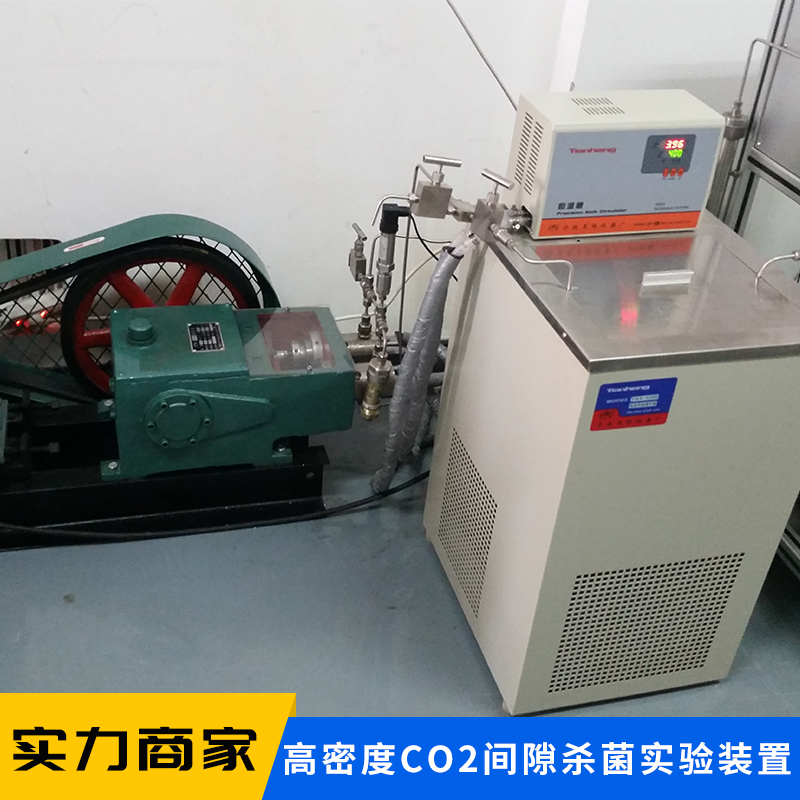

采用冷浴冷却CO2,冷浴型号THD-0520，温度控制范围：-5-100℃，带外循环泵，泵流量6L/min，用来冷却柱塞泵泵头。
2、CO2泵
型号2J-X 4/50，工作压力50MPa，流量6/h，泵头带冷却。
3、电接点压力控制表
量程40MPa，可设定压力上限，控制CO2泵电源。
4、反应釜
工作压力：0-40MPa
工作温度：室温-90℃
反应釜容积：2000ml
材质：316L
5、加热控温系统
采用恒温水浴加热控温，温控范围室温-100℃，加热功率：0.5KW。
6、压力测量
采用精密压力表测量反应釜压力，压力表量程60Mpa1,精度0.4MPa。
7、无菌恒温箱
     内部装有紫光灯。
三、使用
1、将CO2钢瓶连接到冷浴内的冷却盘管上。
2、开冷浴电源制冷。冷浴使用方法详见冷浴使用说明。
3、开冷浴外循环电源，冷却CO2泵泵头。
4、在电接点压力表上设定CO2泵上限保护压力，当泵的压力达到上限值式，自动停泵保护。当压力降低后，如要启动泵，安复位开关即可。
5、开反应釜上阀门，开CO2泵电源，向反应釜内注入CO2。
6、打开反应釜恒温水浴开关，在温控仪上设定加热温度，温控仪自动控制反应釜升温，到设定温度后自动恒温。温控仪使用方法详见温控仪使用说明书。
7、反应釜压力由压力表测量，人工读数。
8、打开连接紫外线灯恒温箱，将产物排至到无菌保温箱内
四、安全
厂家提醒操作者注意如下要点：
* 仪器的各类仪表必须保证正确的电源输入。
* 仪器各部保证有良好的接地。
* 流程管汇各部的压力不高于设计压力，特别不能高于各种检测仪表的量程，使用气体加压时必须格外小心。
* 仪器的阀门设计为手动操作，请按试验步骤预先设计好试验流程走向，任何一阀门的操作错误均可能导致整个试验的失败。
* 系统在高温操作时，必须带有绝热手套，以免烫伤。
特别注意：加温时，由于液体受热膨胀，压力升高，时刻注意容器内液体压力，以防压力太高，超过容器使用压力。
