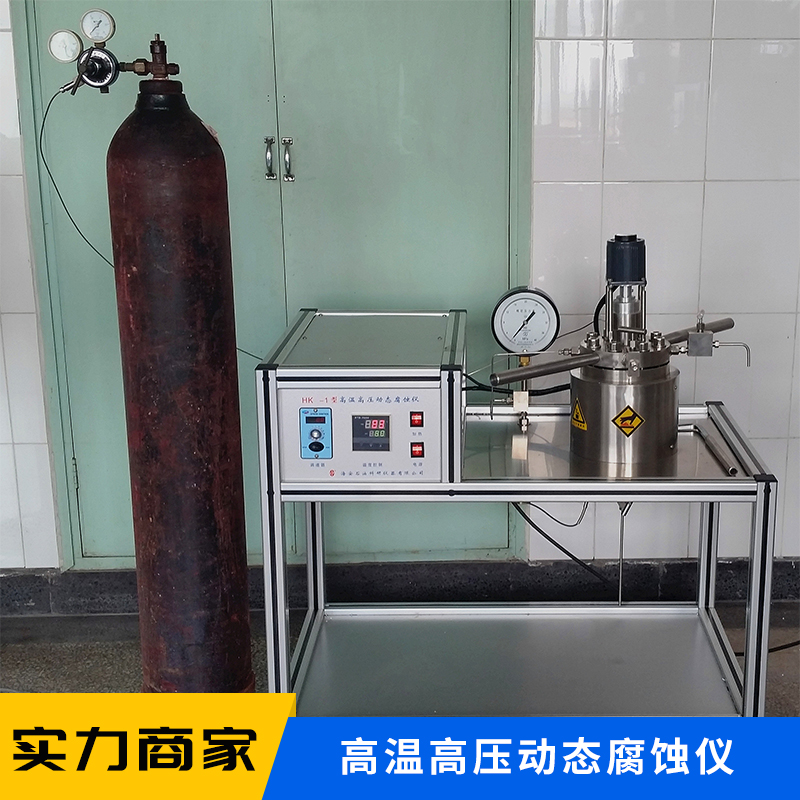

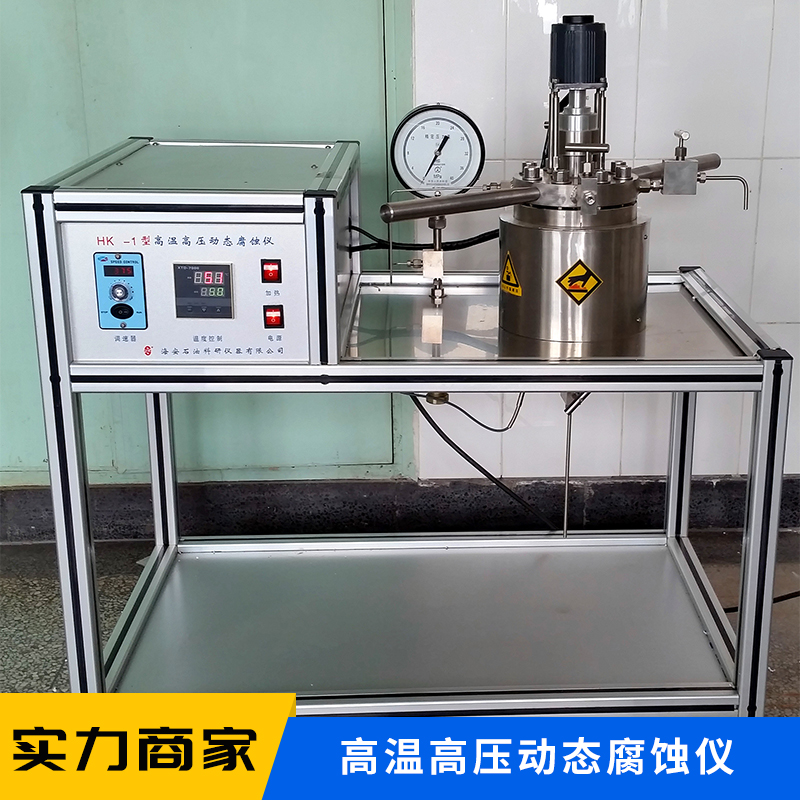

高温高压挂片动态腐蚀测定仪
一、系统概述
    高温高压挂片动态速度腐蚀测定仪是一个小型耐酸反应釜，他是利用失重法测试挂片或岩心薄片在未加和加有缓蚀剂的酸液中的腐蚀速率，用以评价挂片耐腐蚀性能以及缓蚀剂的缓蚀性能，测试可以在设定的温度和压力条件下进行。该仪器设有磁偶合搅拌系统，可在静密封条件下通过磁力驱动反应釜内的叶片来搅拌反应釜内的液体，实现动态测试，更换搅拌杆就可以在测试液体内对岩心薄片进行测试。搅拌速度可以通过面板上的调节钮无级调节，实验温度由数显温控仪（带PID调节）进行测控。
二、技术指标
1．反应釜有效容积：1000mL；
2．系统耐压：20MPa；
3．挂片数量：4片/次；
4．工作温度：0～200℃可调，控温精度±1℃；
5．转速：0～600转/分可调；
6．系统耐酸
三、系统组成
1．反应釜（耐压20MPa）
2．压力表
3．温控器
4．搅拌系统（电机、传动部分、转速调节）
5．控制箱
6．冷却系统
7．超压保护安全装置
四、结    构
1．釜体结构
1.1高压釜由加热器、釜体和磁力偶合传动系统以及安全阀装置组成。
1.2高压釜的密封，采用聚四氟乙垫密封形式，螺钉压紧以达到密封效果。
1.3釜体壁内装有电加热管，传热速度快、加热效率高。
1.4上封头配有压力表、安全阀、截止阀等，釜体下部装一截止阀，可用于放液。
1.5 搅拌直流电机装在釜体上部，釜体搅拌通过内外上下二组磁铁偶合而转动。
1.6 釜体外有冷却水套，用来快速冷却釜体，冷却水通过保温套上的进出水管加入。
2．控制器的结构
控制器采用标准机箱，后盖上盖可拆卸，便于维护和检修，面板上有压力表、温控仪、调速器、电源开关等
五、操作步骤
1．先卸掉进出口管道及搅拌电机插头，拧开螺母，打开上封头，向高压釜内加入试验介质，盖上封头，并拧紧螺母，用手动泵压油加压。
应注意：
a．装拆时要小心，不要碰伤密封件及各部件；
b．拧紧螺母时，要对称上紧，以保证螺栓及密封面受力均匀。
2．加热炉的安全检查：通电前必须检查是否有可靠的接地，在确认后，方可进行下面步骤。
3．打开控制箱上加热开关，加热所需温度由控制箱上的温控仪设定控制。为确保控温精度，采用分段式加热，具体操作参见温控仪说明书。
4．搅拌速度由调速器调节，调速时应缓慢调节，不宜过快。
5．清洗：釜用完要及时清洗，减少腐蚀。
6．釜体材料采用哈氏合金材料制作，具有耐酸的能力，可直接将酸液放在釜内。但为提高釜体的使用寿命，厂家建议用户将酸液装在所配的聚四容器内，以减少腐蚀。
7．在配酸、装酸时，要格个小心，做好防护工作，以防酸液伤人。
