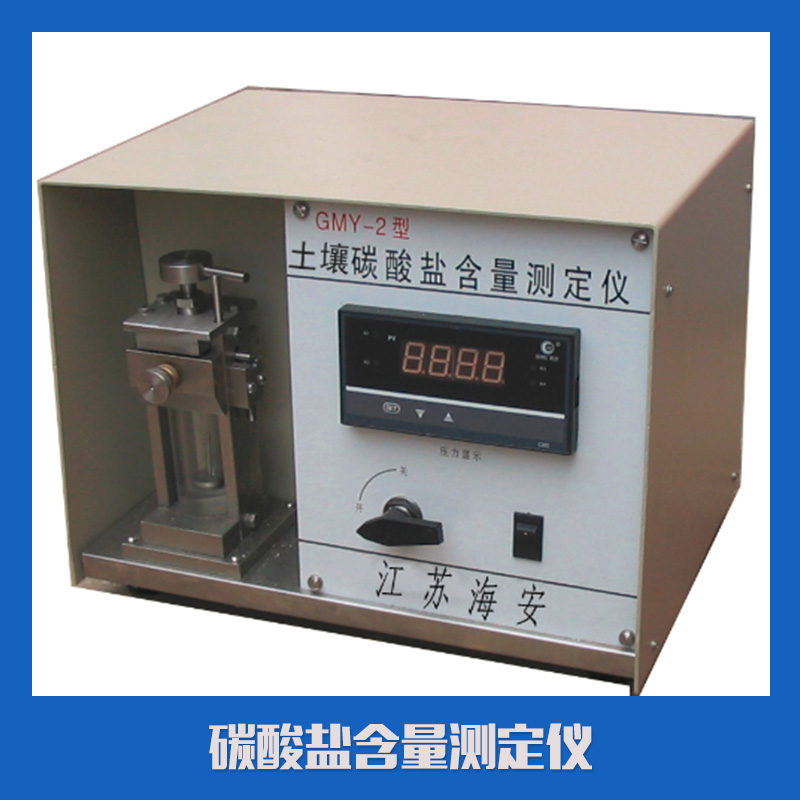

碳酸盐含量测定仪器碳酸盐含量测定仪规格型号碳酸盐含量测定仪

为了适应全国各油田测定岩石碳酸盐含量的分析任务，我公司集各种分析仪器的优点，研制成新型的碳酸盐含量自动测定仪。

该仪器有工艺先进、操作方便、测定速度快、数据准确可靠等优点，是较为先进的岩石碳酸盐含量测定仪。

一、测定原理

测定原理根据反应式：

CaCO₃+2HCL=CaCL₂+H₂O+CO₂

岩石中的碳酸盐与盐酸反应生成的二氧化碳气体压力由数字压力计测出。在相同条件下采用标准碳酸钙与盐酸反应生成的二氧化碳气体压力作为标准值，以此换算出岩石碳酸盐含量，即：

C=C₁M₁P/MP₁

式中：C — 岩石碳酸盐含量，%

C₁— 标准碳酸钙的含量，%

M — 岩样的质量，mg

M₁— 标准碳酸钙的质量，mg

P — 岩样中碳酸盐产生的CO₂气体压力，Pa

P₁— 标准碳酸钙产生的CO₂气体的压力，Pa

二、测定仪器的结构

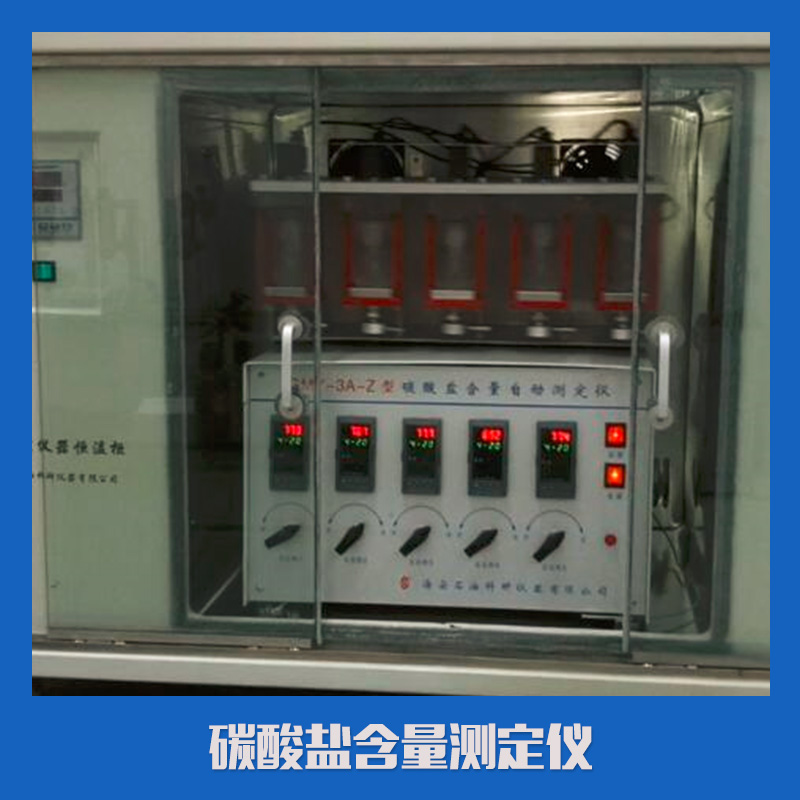

该仪器由反应筒、数字压力计、摇晃装置和数据采集处理系统组成。

1． 样品反应筒：该筒为带有丝扣的有机玻璃筒，筒盖与控制阀连接，盖与筒

之间由“O”型圈密封，每个筒的空间容积相同。

2．数字压力计：该压力计由压力传感器和二次仪表组合而成，用于测定反应筒内二氧化碳气体的压力值。压力变送器采用进口件，确保测量精度。

3．振动摇晃装置：该装置由电动机与偏心机构成，振动摇晃装置是为了带动反应筒（5个）组来回摇动，加快岩样与盐酸反应的速度。

4．数据采集处理系统：由采集板、计算机、打印机等组成，用来自动采集数据，并进行数据处理、贮存、报表打印等。

5．阀门采用进口件，确保密封。
