海安县石油科研仪器

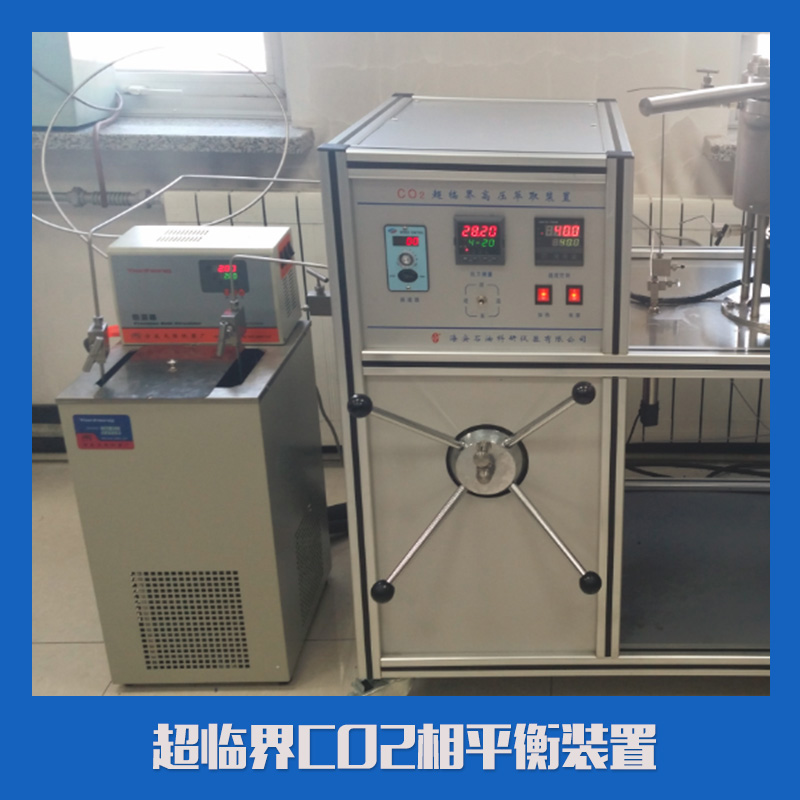

超临界co2流体萃取装置设备

一、装置的主要技术参数

1．容积：1000mL

2．压力：35MPa

3．温度：150℃

4．搅拌速度：0～1000r/min可调

5．加热功率：3KW

6．电源：220V，50Hz

7．材质：1Cr18Ni9Ti不锈钢

二、组成装置各部件的要求及指标

1．CO2手动、电动柱塞泵

工作压力：35MPa，容积：210mL。

2．温度控制测量系统

采用电加热升温，PID调节控温技术控制反应温度，加热功率3Kw。反应温度直接在控温仪表上设定。

温控仪量程：300℃，控温精度：±1℃

3．反应釜

     反应釜采用法兰式四氟密封，工作压力30MPa，工作温度150℃，容积1000mL，材质1Cr18Ni9Ti不锈钢，釜体上设有上进气口、出气口、压力表接口，安全阀口、下排液口。磁子搅拌、速度调速并测速。

4．分离器

     用于气液分离后CO2回收到储罐内，上下封闭式，工作压力30MPa，容积500mL，材质1Cr18Ni9Ti不锈钢，釜体上设有上进气口（内置插管）、出气口，下放液口。

    5.  净化过滤器

        用于CO2气体干燥、净化、过滤，规格：?30×350mm/500目网。

6. 制冷、循环系统

容积:15L,温度：-5℃，带循环搅拌泵,提供冷箱水循环及C02泵的泵头冷却。

7.  CO2贮罐、盘管

用于冷箱内的CO2的储藏冷冻形成液态。

贮罐容积:500mL,压力:16MPa;盘管: ?6×1mm, 压力:16MPa

6． 仪表控制箱

装有CO2加压泵压力传感器仪表、温度控制仪表、磁搅拌控制仪表、电源开关等。

7. 压力测量

采用YB150/60MPa精密压力表测量。
