CO2置换页岩气模拟装置设备

一、 设备功能

1、 等压扩散置换（双气室煤样罐）。

2、 高压注入置换（单侧气室）。

3、 多元气体自动配比。

4、 隔离采样分析。

5、 3套煤样罐，同时实现置换、吸附平衡等功能。

二、 设备技术参数

1、 煤样形式：颗粒煤。

2、 双气室煤样罐：单个气室净尺寸φ60mm×100mm，耐压10Mpa；煤样罐数量3个；煤样罐双气室之间连通形式：阀门。

3、 多元气体配比、注入系统：定量罐4个，10Mpa,净尺寸φ60mm×300mm。混合罐，10Mpa,净尺寸φ100mm×300mm.

4、 压力监测：监测范围0-10Mpa，监测精度0.01Mpa。

5、 恒温系统：控温范围：室温-120℃，控温精度：0. 1℃。

6、 气体分析：气相色谱仪，分析组分CH4、CO2、N2、O2、He；检测范围0-100％，最小捡知度0.01％；红外气体传感器；

7、 隔离取样室：规格φ20mm×80mm,10MPa。

8、试验测试数据自动采集与分析。

三、 设备结构组成

设备由以下系统组成：

1、 多元气体配比、注入系统；

2、 双气室煤样罐；

3、 恒温系统；

4、 真空系统；

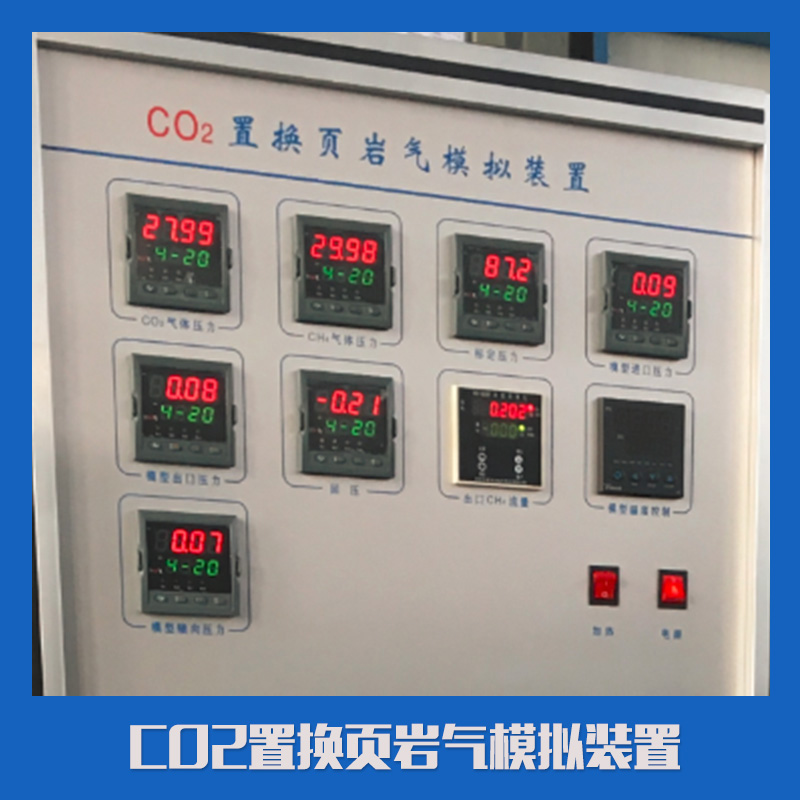

5、 数据测量系统；

6、 采集系统；

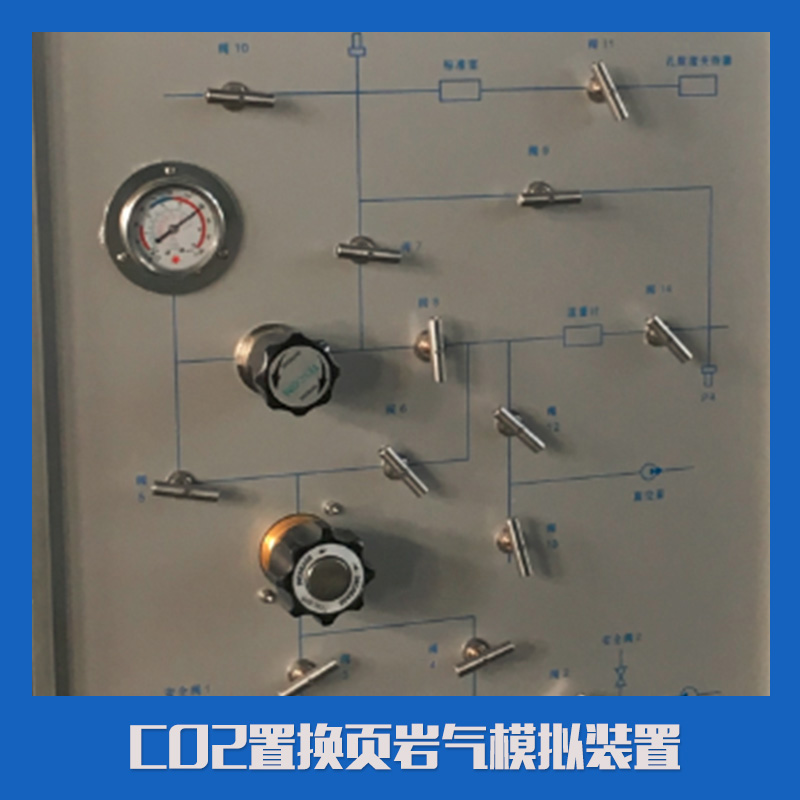

7、 阀门管路系统；
