在电子系统搭建中，连接器是维系信号与电力稳定传输的核心枢纽。西安骊创电子科技常年现货供应CY23 系列矩形连接器，依托成熟标准化设计、严苛可靠的性能指标、多场景灵活适配能力，为各类电子设备提供高稳定、高效率的印制板连接整体解决方案。

一、标准自研设计 性能稳定硬核

CY23 系列遵循行业成熟规范研发制造，采用双曲面线簧插孔核心结构，搭配 2.54mm 标准网格间距，插拔手感顺畅、触点接触紧密持久。芯数覆盖 9～77 芯全规格，品类齐全，可满足不同电路端口的匹配连接需求。

核心性能优势

✅ 电气传输优异

额定电压 250V，常温介质耐压高达 1000V；接触件支持镀金 / 镀银两种工艺，接触电阻低至≤0.01Ω；Φ0.76mm 接触件额定电流 2A；常温绝缘电阻≥1000MΩ，湿热环境仍可保持≥20MΩ，实现低损耗、高保真信号电力传输。

✅ 宽温环境适配

工作温域 -55℃～+125℃，可耐受 40℃、相对湿度 95% 湿热工况，无惧高低温骤变、潮湿复杂环境。

✅ 机械抗振耐造

可承受 10~2000Hz、加速度 147m/s² 振动及 980m/s² 冲击载荷，机械插拔寿命可达 1000 次，长期工况连接不松动、不失效。

二、多结构可选 安装适配灵活

CY23 系列贴合工程实际应用，端接方式、固定形式、导向锁紧结构丰富，型号命名规则清晰直观，选型简单、适配高效。

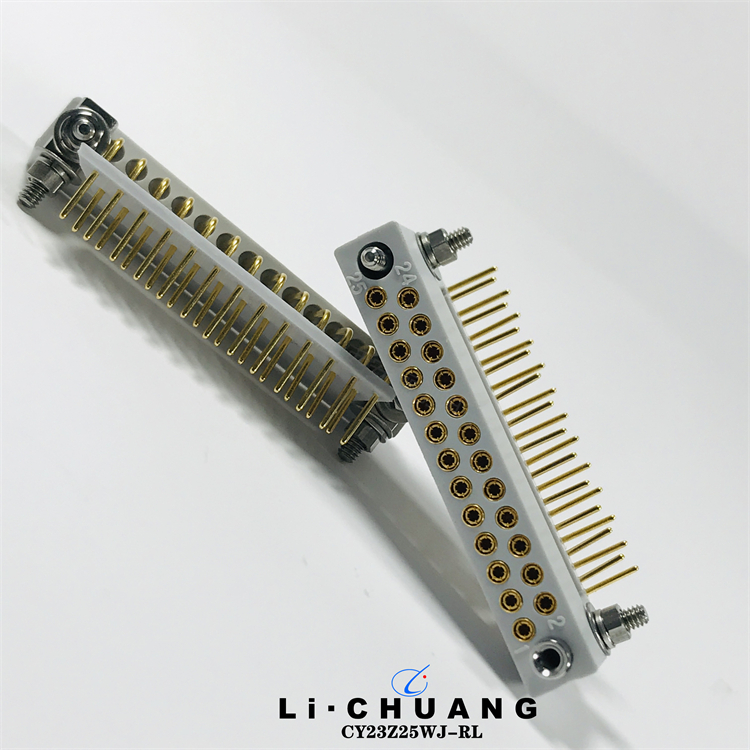

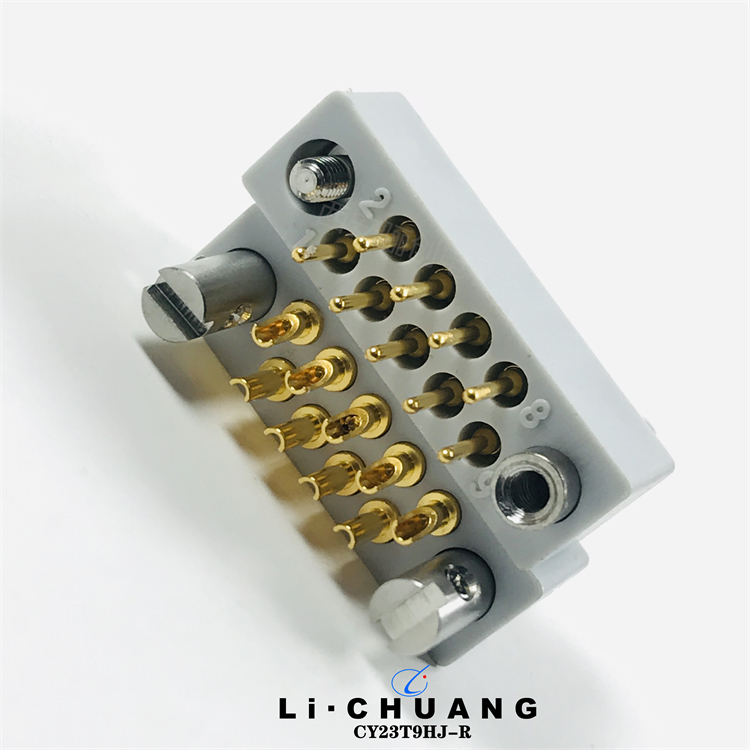

型号参数释义

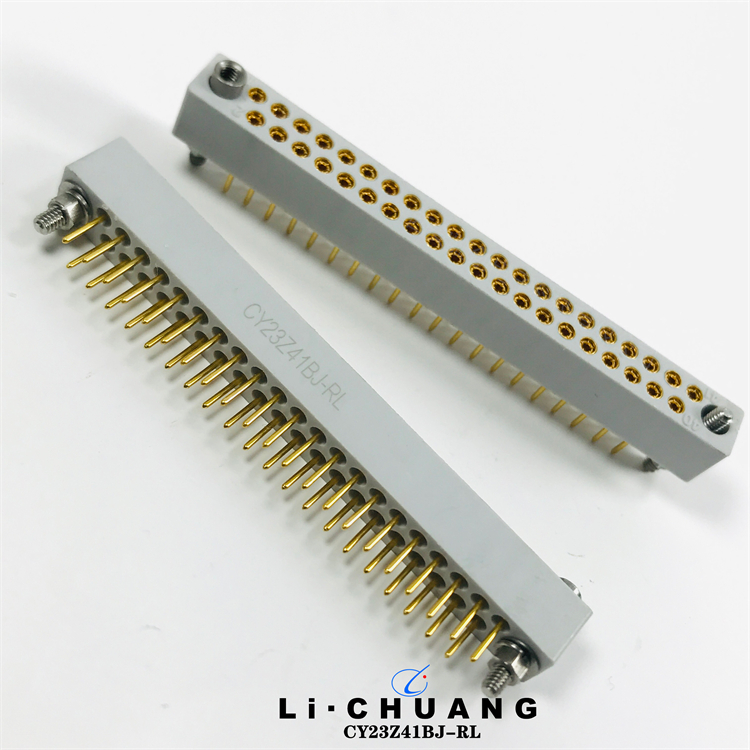

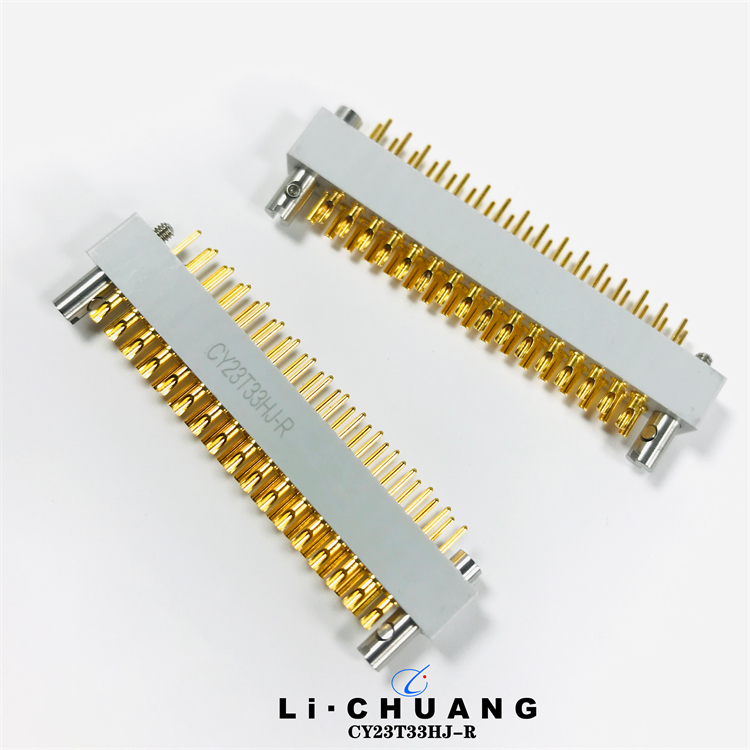

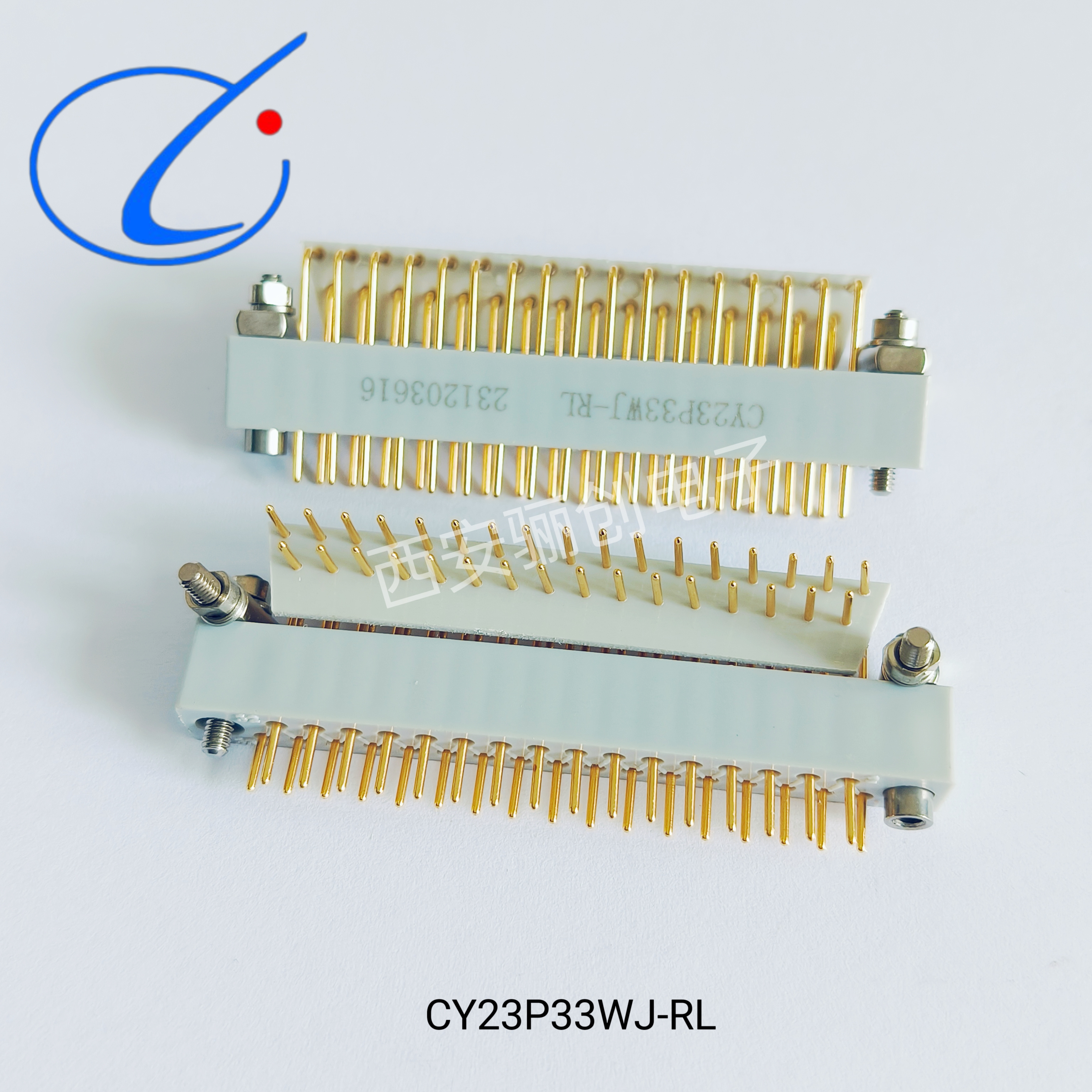

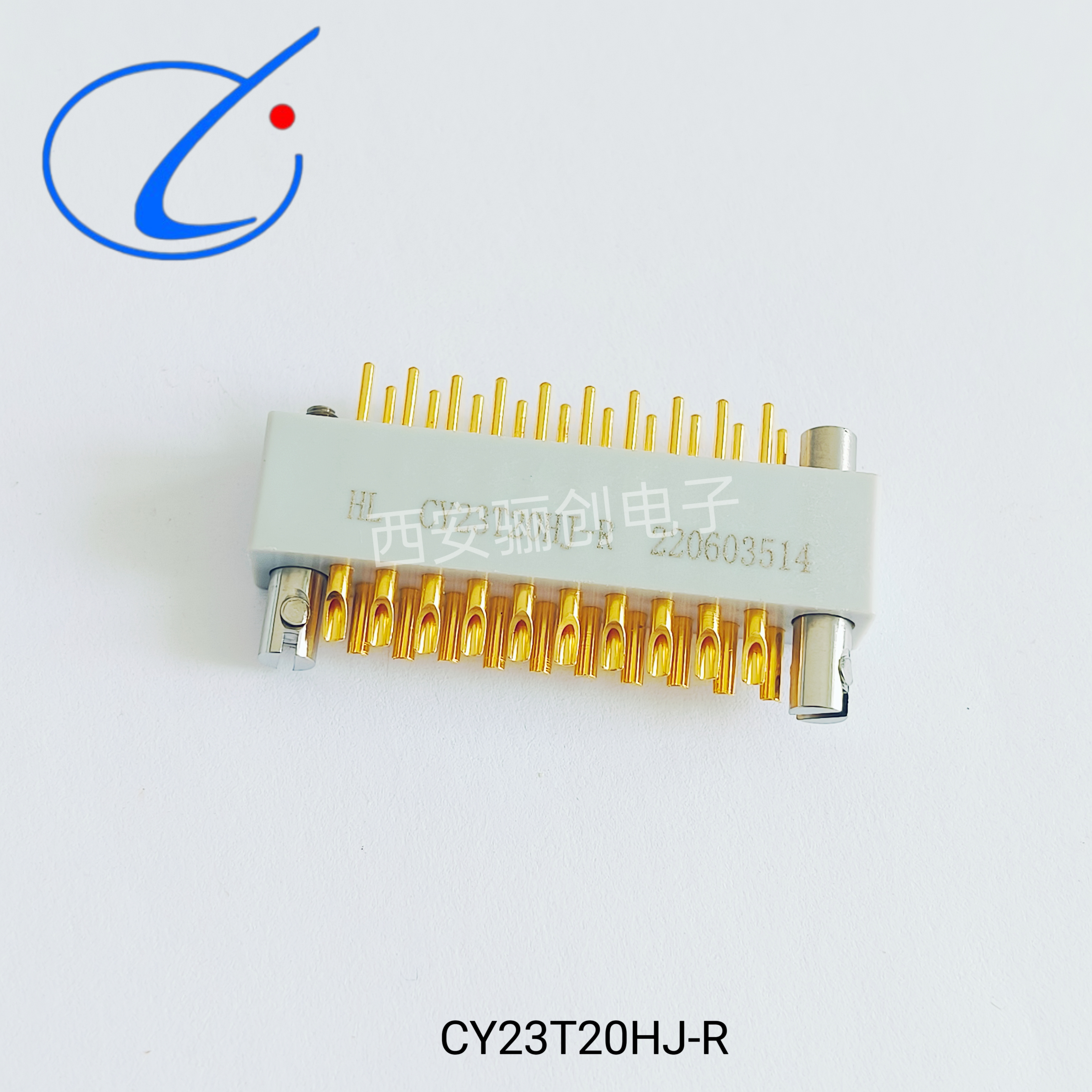

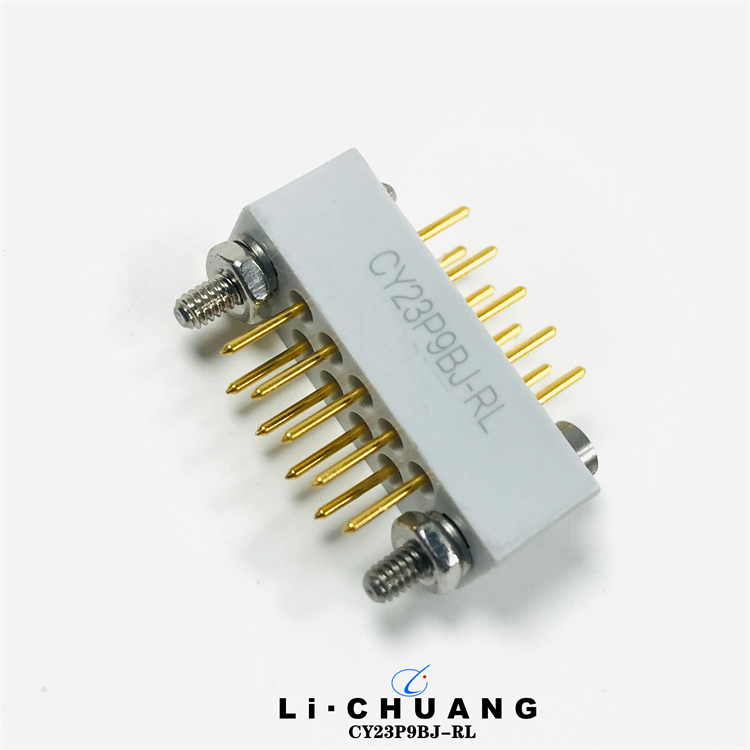

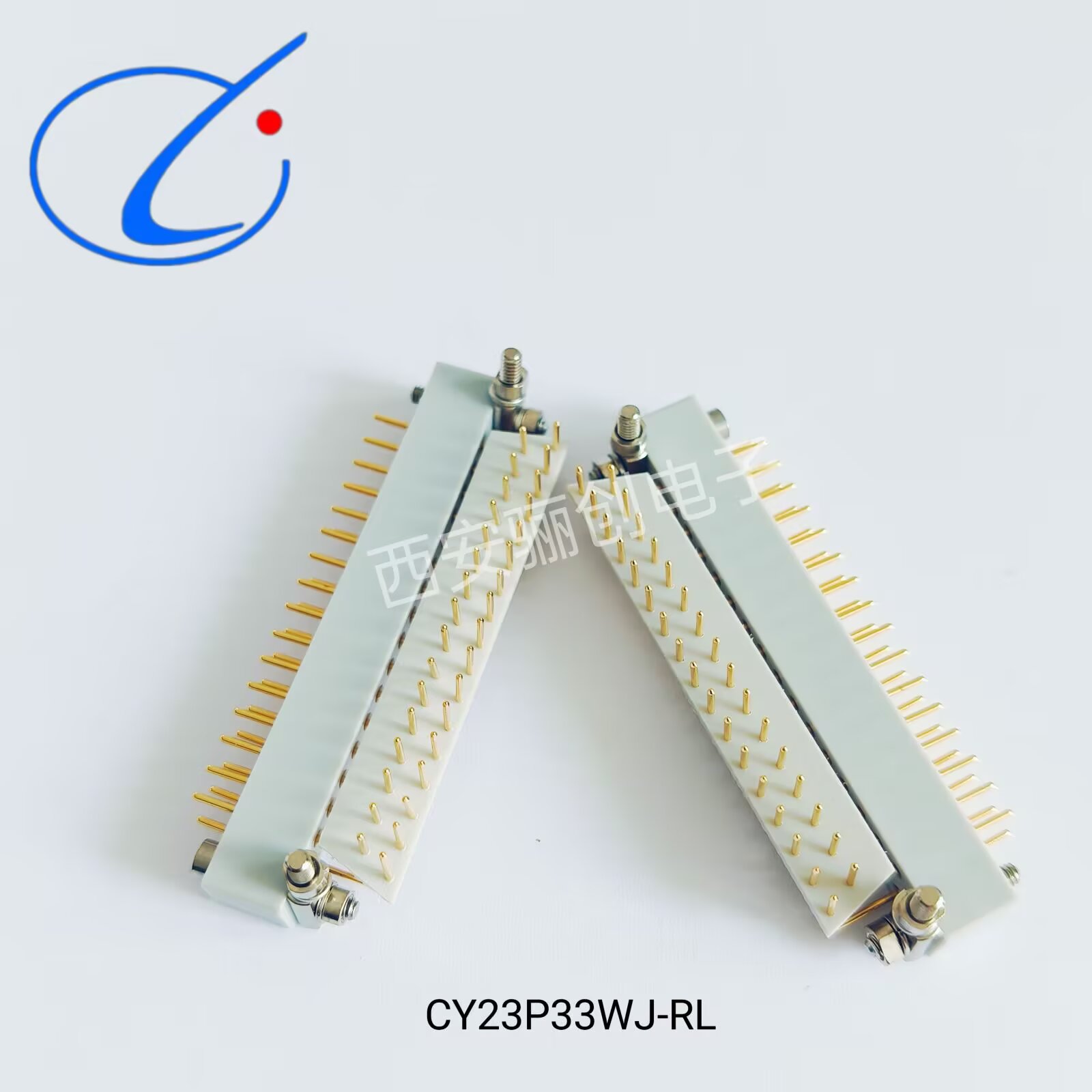

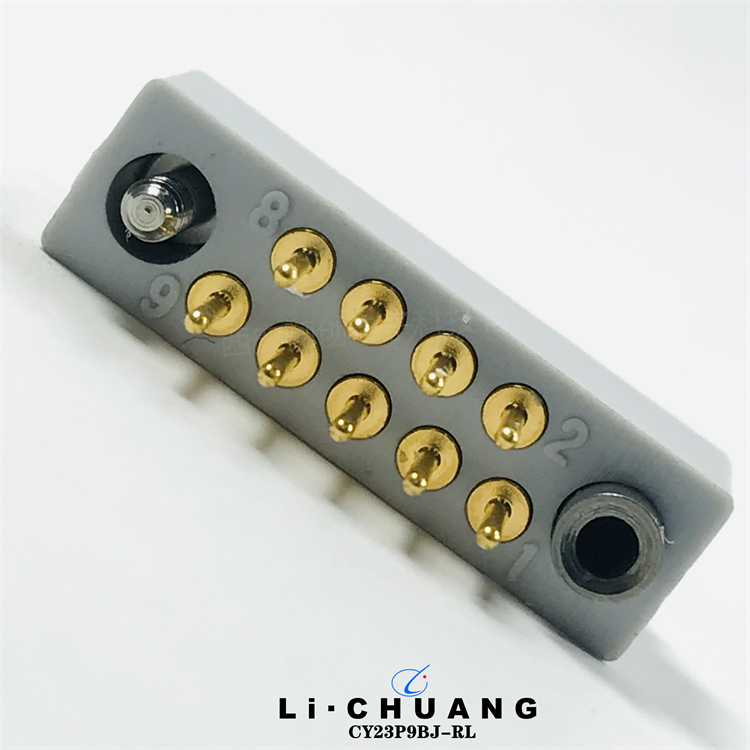

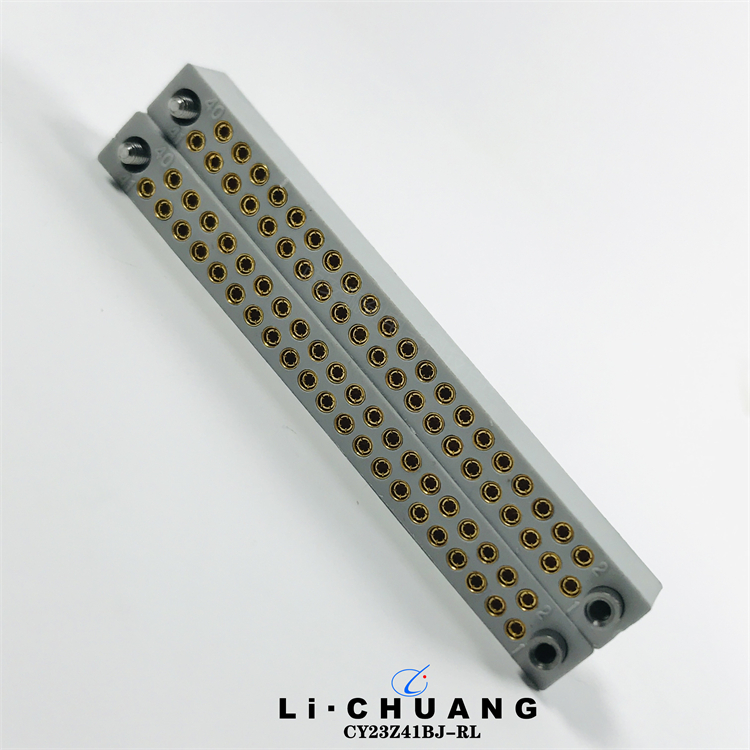

结构类型：T - 插头装针、Z - 插座装孔、S - 插头装孔、P - 插座装针

芯数规格：9、17、20、25、33、36、41、44、49、61、66、73、77

端接形式：B - 印制板浸焊直式、W - 印制板浸焊弯式、H - 导线焊接、Y - 导线压接

表面镀层：J - 镀金、无标识默认镀银

导向锁紧：DL 直式导向、DW 弯式导向、GL 加长固定螺杆、RL 可锁紧转动导销、FL 可锁紧固定导销、RS 固定插拔螺杆

锁紧结构配置完善，螺纹导销导套推荐锁紧力矩 0.15N·m～0.2N·m，有效防松防脱；同时支持铆接、螺纹紧固等多种安装方式，适配机箱、印制板、线束等各类安装场景。

三、全型号现货 专业技术服务

西安骊创电子深耕连接器行业多年，CY23 系列全规格现货库存充足，可快速交付、缩短项目采购周期。全程配套专业技术选型、参数匹配及售后支持，一站式解决连接配套需求。

产品广泛适用于工业控制、通信系统、工配套、仪器仪表等所有需要可靠印制板互联的电子设备，是兼顾高可靠性、高性价比与实用性的优选矩形连接器。

骊创电子以品质立身、以服务赋能，为您的电子系统连接稳定保驾护航。

如需型号选型、图纸参数、批量报价，随时咨询，为您定制专业配套方案。
