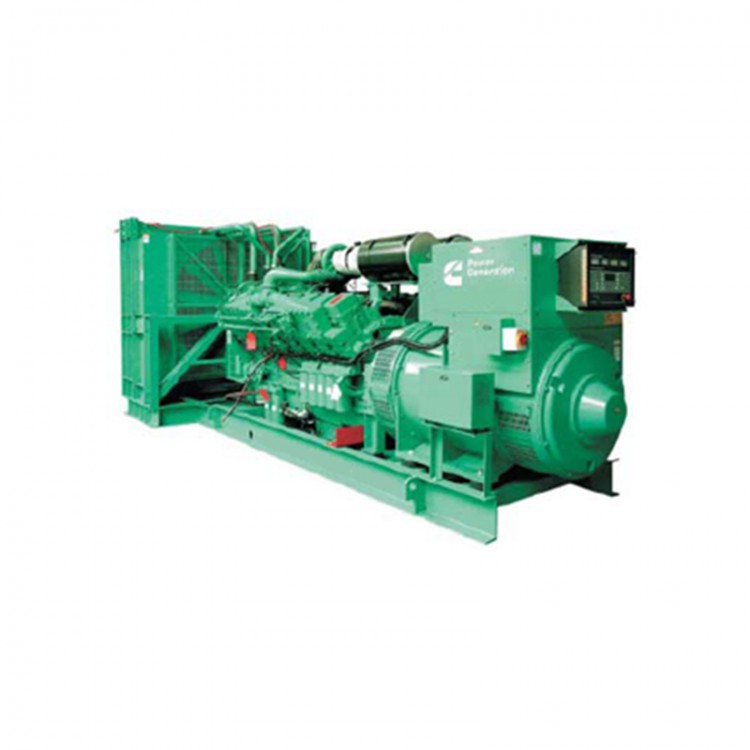

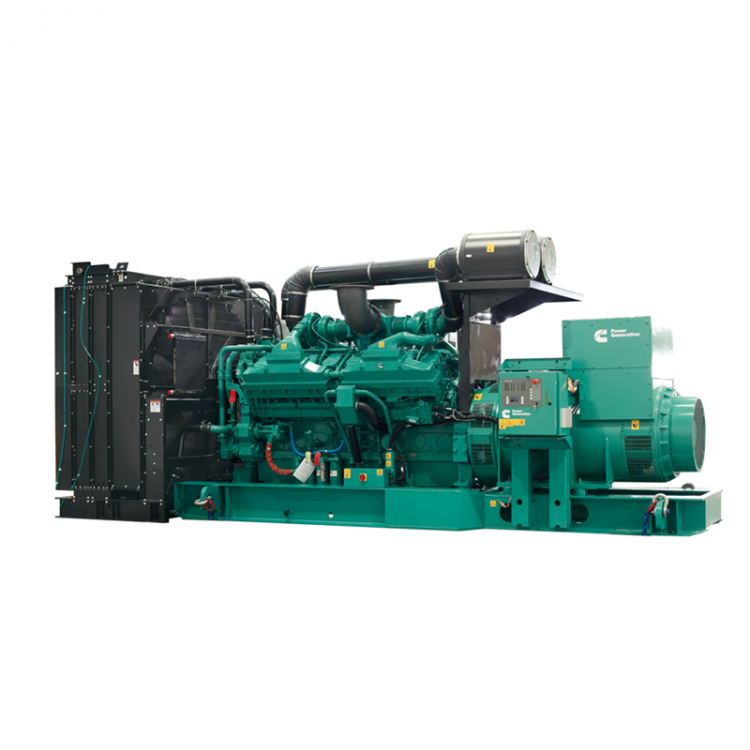

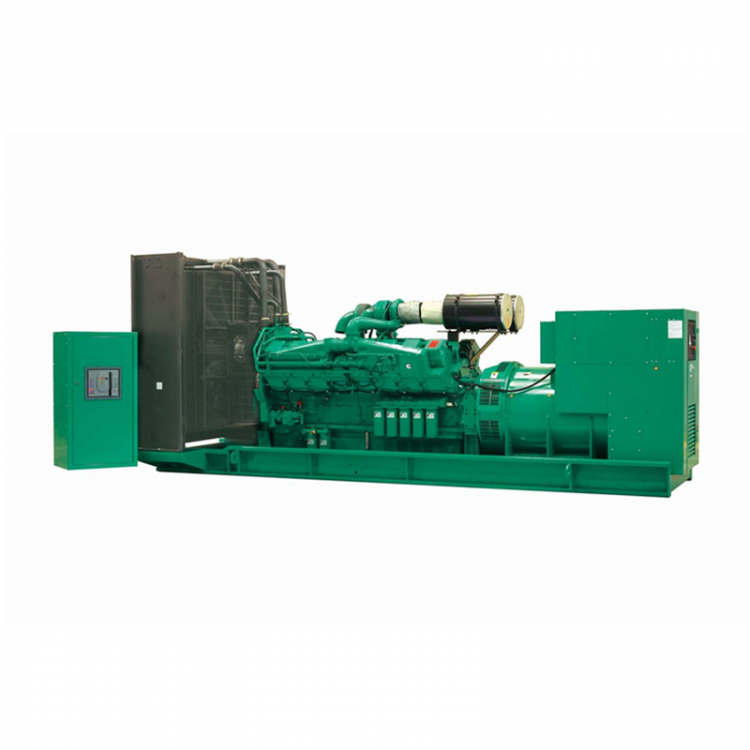

1500KW康明斯柴油发电机组报价单

商务报价 Business Quotation

设备单价：￥2040000.00               数量：1台           总金额：￥2040000.00

含税率：13%增值税                交易方式：省内专车上门/省外物流托运

安装方式：标准安装（不含土建工程、配电工程、电缆工程、油罐输入管接驳、排烟管的高空作业）

付款方式：合同签订30%定金，设备到场支付60%款项，设备安装完毕付清10%余款。

可选配套项目（费用另算）Optional Matching Items

电气/油路系统：

├ 市/发电转换柜（ATS）    ￥158000.00/套       ├ 并机柜                  ￥220000.00/套

├ 低压配电柜              ￥120000.00/套       ├ 电容补偿柜

├ 远程监控系统                                 ├ 电缆（3×240+1×120mm²）￥520.00/米

├ 油水分离器 ￥1500.00/件         ├ 柴油计量器

关联配套工程：

├ 环保消音工程 ￥1000.00/㎡         ├ 尾气净化工程 ￥40000.00/套

├ 机房通风工程                                 ├ 机房土建工程

├ 静音箱 ￥250000.00/件       ├ 防雨箱 ￥135000.00/件

├ 拖车式移动电站 ￥255000.00/套       ├ 分体式日用油箱 ￥10000.00/件

性能特点 Performance Pharacteristics

■机体结构：缸体采用合金铸铁，可更换湿式缸套。

■进气系统：具有空气/水冷中冷器的废气涡轮增压进气系统。

■润滑系统：采用变流量既有泵，优化进入发动机的机油量。

■冷却系统：内置齿轮离心水泵强制水冷；旋转式水过滤器能防止锈蚀和腐蚀并去除杂质。

■ 燃油系统：采用Cummins专利技术燃油系统，燃烧充分。

■过滤系统：装有带空气阻力指示器的干式空气滤清器。

■启动系统：采用直流蓄电池启动马达，具备快速启动性能。

■电气系统：BOSCH滑动齿轮式起动电机，交流充电发电机。

■冷启动性能：无辅助装置时，冷启动的低环境温度为-7℃。

环境要求 Environmental Requirements

海拔高度(m)：  ≤1000 燃油标准： 0#轻柴油

大气压力(kPa)：≥89.9 机油标准： CF级/15W-40

进气温度(℃)： ≤40 水质PH值：    6.5～8

相对湿度： ≤60%                      表面长霉等级:  ≤GB/T2423.16/2级

抗地震强度： 水平加速度0.2g 垂直加速度0.1g

发电机组参数 Generating Set Parameters

机组型号：       KC1500GF

备用功率(KW)：   1500                      常用功率(KW)：   1350

机组尺寸(mm)：   6175×2286×2573          LP7m噪声(dB)：   92.4

机组重量(kg)：   14649 转 速(r/min)：   1500

燃油耗（g/kw.h)：193                       频率(HZ)：       50

控制系统：       LCD中文液晶数控（支持ATS转换功能）

瞬态电压调整率：≤-15%/ +20% 稳态电压调整率：≤±1%

电压稳定时间： ≤3sec 电压波动率： ≤0.5%

电压波形失真度：≤8% 稳态频率调整率：≤5%

瞬态频率调整率：≤-10%/+12% 频率稳定时间： 3sec

频率波动率： ≤1.5%

发动机参数 Engine Parameters

柴油机品牌：      Cummins/康明斯          产   地:          英国（Cummins Inc）

柴油机型号：      QSK60-G3                功率(KW)：    1790

缸数/排列方式：   16缸/V型                压缩比：          14.5:1

缸径*行程(mm)：   159×190                 排量（L)：        60.2

机油压力（kPa)：  345～483 机油油温（℃)：   ≤121

机油容量(L):      280                      燃油系统：        电喷

冷却方式：        闭式水冷循环             启动方式：        DC24V电启动

调速方式：        电子调速 进气方式： 增压,水空中冷

型式：            四冲程，60°,空冷        恒负荷稳态波动率：±0.25%

发电机参数 Generator Parameters

发电机品牌：    Stanford/斯坦福 制 造 商： 康明斯发电机技术（中国）有限公司

发电机型号： PI-734B                   防护等级：      IP23

电 压： 400V/230V 类 型： 无刷自励磁（AVR 自动调压）

相    数：      三相四线                  接    线：      Y型接法

绝缘等级：      H 级                      功率因素：      COSΦ=0.8滞后

电话影响系数：  TIF：<50 电话谐波系数： THF：<2%

标准配置 Standard Configuration

发动机部分：    发动机、柴油格、空气格、机油格、充电机、启动马达。

发电机部分：    发电机、空气开关。

控制系统：      LCD液晶数显控制器、电子调速器。

其他部分：      水箱散热器、钢制底座、减振垫。

附件部分：      消声器、蓄电池、电池线、机油、防震垫。

符合标准 Standards

国际标准        ISO 8528:2005 军用标准 GJB 5785-2006

国家标准        GB/T 2820-2002                   通信标准        YD/T 502-2007

行业标准 JB/T 10303－2001 企业标准 Q/TOTO 1-2009

第三方认证 Certification

健康安全认证    GB/T28001-2001                   环球市场认证 GMC

环境管理认证    ISO14001:2004                    环保资格认证 噪声与振动甲级/废气甲级

质量管理认证    ISO9001:2008                     产品认证 泰尔YD/T502-2007*

质保期 Warranty Period

中国区保修一年或运行1000小时（先到为准），超过保修期，可提供终身有偿服务（易损件、常用耗材、人为损坏、疏忽保养、错误操作等均不在保修范围内）。
