杜安环保QJB7.5/4-2500/2-43低速推流器带起吊装置主要零部件材料:

潜水推流器的结构说明:

A. 一般要求

江苏杜安环保应根据客户使用现场的池型和水深，合理调整推进器的安装位置，并提供图纸及性能曲线。

水下推进器（2桨式）为低转速。

水下推进器工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

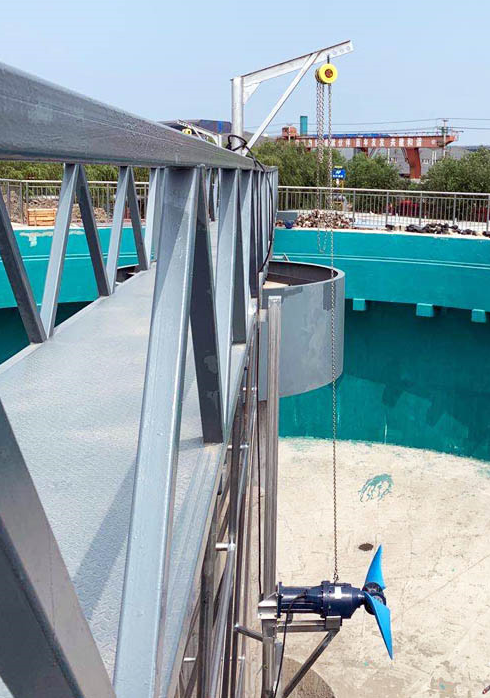

水下推进器应能沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，并设有安全制动装置。

B. 水下推进器的结构

a螺旋桨

水下推进器应采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，并经过动平衡试验。叶轮应能高效地搅拌推动池底流体的流动。所有桨叶都应具有相同的形状。

水下推进器螺旋桨应为水力平衡无堵塞后曳设计。

螺旋桨和轴之间采键连接固定在轴的端部，并加以密封，叶轮和轴用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。

螺旋桨应作动平衡和静平衡试验。

水下推进器应与电机同轴。

水下推进器螺旋桨的轴须是电机轴的延伸。

b轴承

所有轴承的设计寿命为100，000小时及以上。

c机械密封

水下推进器应配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

d电机

水下推进器的电机应为潜水电机，定子绕组和定子进线的绝缘等级为H级绝缘温度155℃，电机的防护等级为IP68。

电机应设计成可连续处理搅拌40℃的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

供货商需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

电机的定子绕组安装超温传感器。

安装防渗漏传感器防止液体进入定子绕组。

水检测装置应安装在电机的电缆接线室内。

电机的额定功率应大于规定点轴功率的1.1倍。

e电缆进线密封

电缆进线密封设计应能消除一定的扭矩，形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧、硅或其它二次密封系统进行密封。

电缆接头部分，应采取措施防止由于温差引起的电缆内外空气交换。

电缆在水中应进行适当的固定，承包人应提供固定装置。

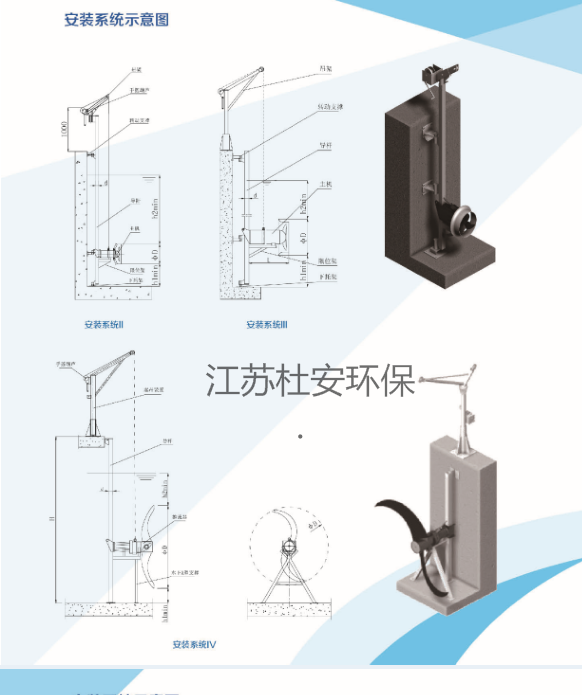

f导杆及支架

导杆应设上、中、下三点支撑，应根据搅拌器安装位置、池的实际结构图来设计支架。

低速推流器主要由潜水电机、减速机、螺旋推进叶轮、密封、手摇卷扬机构、安装系统和电气控制装置等配套组成。

1、结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

2、叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、QDT型低速推流器的电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保护功能，使电机的工作更加安全可靠。

5、机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。

6、在规定的条件下，首次故障前平均运行时间不小于10000小时，整机使用寿命不小于15年。

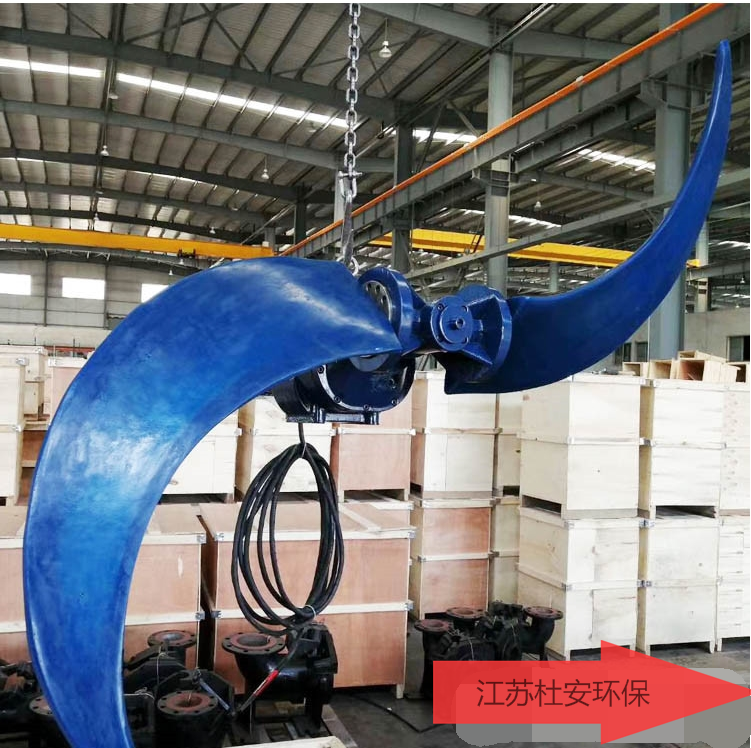

7、潜水推流器桨叶由弹性聚氨脂或铝合金制成，能承受变化的负荷，推力被平均分配，具有合理的水力设计。

杜安环保QJB低速推流器适用于各种水处理工艺和工业进程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。主要由潜水电机、减速机、螺旋推进叶轮、密封、手摇卷扬机构、安装系统和电气控制装置等配套组成
