杜安环保QJB4/4-1800/2-63/P潜水推流器耦合安装

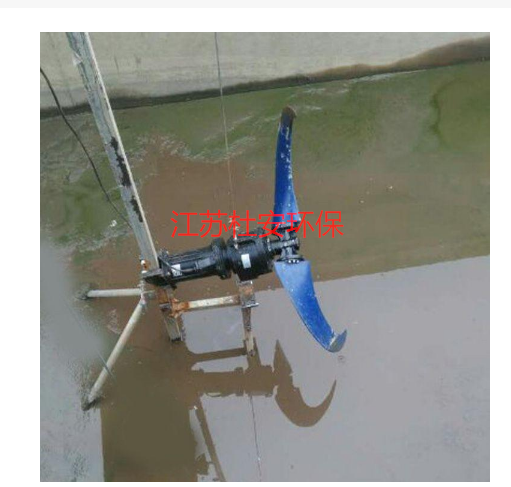

江苏杜安环保潜水推流器自耦安装

电机功率4KW

叶轮直径1800mm

叶轮转速63转/分

齿轮箱减速机

配YCW型水下密封电缆10米

聚胺酯或玻璃钢叶轮

杜安环保QJB潜水推流器的部件材质：

螺旋桨：强化聚氨酯或玻璃钢

齿轮箱：铸铁 DIN1691 GG25 (ASTM A48 35B)

电机壳：铸铁 DIN1691 GG25 (ASTM A48 35B)

轴：304不锈钢

机械密封：碳化硅/碳化硅紧固件：不锈钢 AISI 316 电缆外套： 氯丁橡胶

O 形圈： 丁腈橡胶或氟橡胶推流器支架：不锈钢 AISI 304

导轨系统：不锈钢 AISI 304

提升钢缆：不锈钢 AISI 3164

提升装置起吊臂：不锈钢 AISI304

化学地脚螺栓：不锈钢304

表面防腐：双组分环氧树脂涂层，两层底漆各厚 100μm，面漆厚度120μm。

潜水推流器装配与安装

我们建议用杜安环保原装的零部件来安装推流器

1、叶片的装配

注意：

在推流器装上安装系统前，先根据工作条件选择角度调整片。

确保两枚叶片在安装时为同一角度。

步骤1、松开轮毂（1）上端盖（2）的螺钉（3）(M16*80左螺纹)，卸下端盖；

步骤2、将一枚叶片从上插入轮毂的孔中，使叶轮轴的槽对外，用已选择好的角度调整片（4）放入叶轮轴的槽内，用两颗螺钉与轮毂连接，用内六角扳手先拧紧左侧的螺钉（5），再拎紧右侧的螺钉（6）。

为了便于安装二枚叶片，将轮毂旋转180^o，然后用上述方法安装二枚叶片。

步骤3、盖上端盖，将两片齿型垫圈和 M16*80左螺纹螺钉拧入。

2、低速推流器的的安装说明

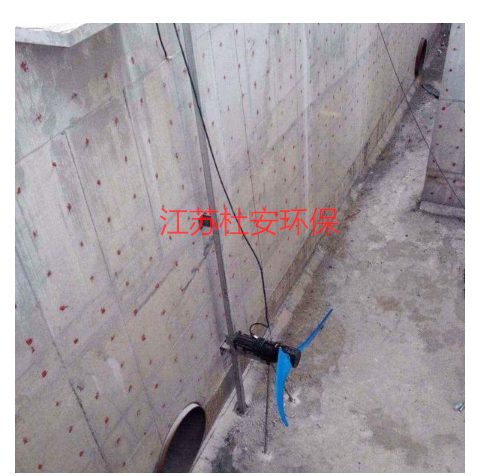

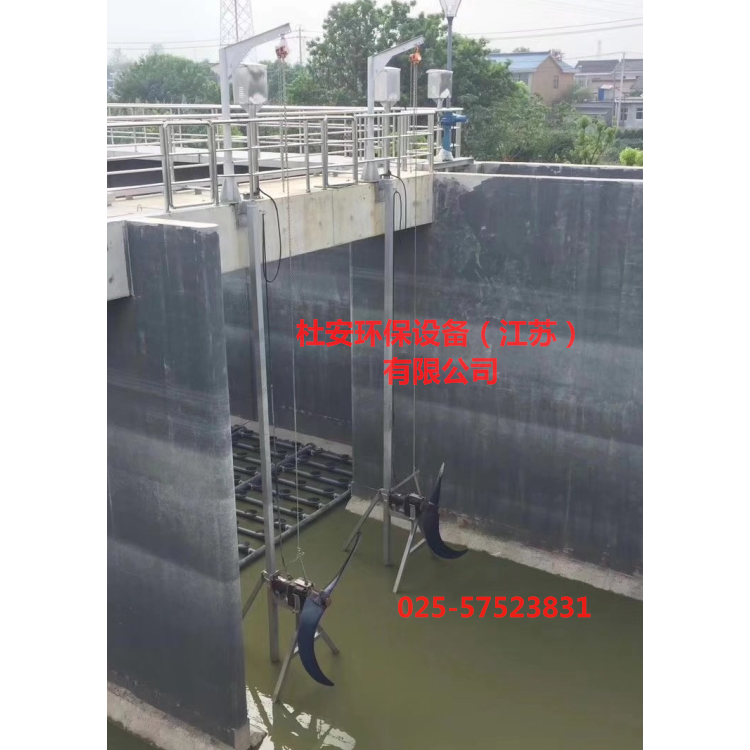

将导杆和吊架按要求用胀锚螺钉固定好。

装上减振块和滑套。

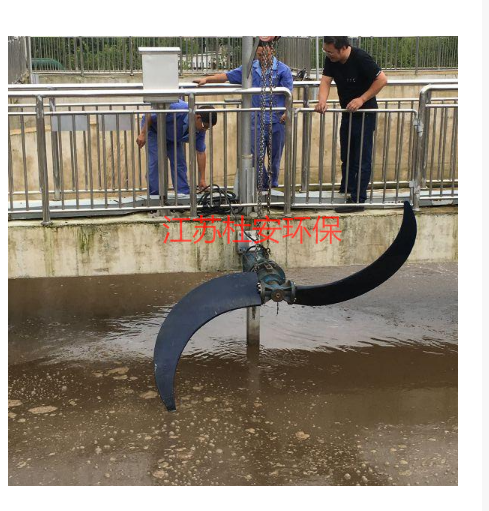

用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

确保电缆在搅拌机运行时，不被卷入叶轮中！

3、试运转

开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

首次调试时，必须检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台搅拌机连接在同一个控制柜上时，应对每台搅拌机进行单独检查旋向。

注意：检查旋转方向时，要确保旋转的叶轮不会伤害工作人员，也不要靠近旋转的叶轮。

4、运转

在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。

5、注油与换油

搅拌机在出厂前减速箱内已注油。一次运转100小时后应更换新油，以后可每3-6个月更换一次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。

换油应按下列方法进行：

把搅拌机放置好，松开上下两只螺塞，放出润滑油，然后用洗涤油清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。

如果换下的油中发现有水（呈奶状乳化液），按规定清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。三星期后必须重新检查一次，如果油又变成奶状乳化液，应检查机械密封件，必要时应进行更换（请与我公司或维修服务部联系）。

杜安环保潜水推流器配套控制柜及端子箱说明

1、控制柜

配现场不锈钢控制柜是我公司专门为潜水电机设计配套的，由空气开关、交流接触器、热继电器、中间继电器、电机综合保护器等元器件组成。有就地控制和远程控制二种控制方式，有转换开关进行切换。控制柜型式有户内型和户外型二种，安装方式有挂壁式和立柜式。

1）、使用范围

适用于控制交流额定电压为380V、频率为50HZ的三相鼠笼式异步电机。功率15KW及以下时采用直接起动方式（也可根据用户要求采用自耦降压或软启动方式）。控制柜对潜水电机具有过载、缺相、短路、漏水、过热等保护。根据用户配置要求，可以提供一控一、一控二、一控三、一控四等四种结构形式。

2）、工作条件

l 周围0高空气温度不超过+40℃，0低不低于-10℃；

l 安装地底海拔高度不超过2000米；

l 无爆炸危险的场合，且介质中无足以腐蚀金属和破坏绝缘的气体、导电尘埃；

l 不可在导电性污染或由于预期的凝露使干燥的非导电性污染变为导电性污染的环境使用。

3）、性能特性

l 长期通过所控电机额定电流时，过载保护不动作；通过1.2倍额定电流时则在20分钟内切断电源，并指示故障信号。如缺相则立刻切断电源，并指示故障信号。

l 在起动和运转位置上均可停止电机；

l 能在85~110%US范围内任何电压下可靠地工作，其释放电压不高于75%US，有不低于20% US；

l 在起动和运行中，电机及所控电路发生短路时，可瞬时切断电源，有效保护电器设备。

l 漏水保护器能在油室进水30%时报警指示，但不切断电源；

l 电机定子绕组温度高于125℃时，报警指示并切断电源，不接热保护线或温度没有回复到125℃以下时拒绝起动；

l 控制柜接线需详见电气原理图纸；

4） 、使用

l 按电气原理图纸复核接线是否正确。

l 校核与所控电机功率是否相符并设置好时间继电器和热继电器整定值；

l 收到操作：合上空气开关，接通电源，指示灯亮，转换开关切换到收到位置。按启动按钮，搅拌机开始启动；

l 自动控制：转换开关切换到自动位置，可以接受远方控制信号，进行自动控制。

2、端子箱

l 根据用户需要，可配置端子箱，用于搅拌机与控制室之间的中间连接；

l 信号线和动力线必须分别埋设管道，不可两线混穿；

l 端子箱与控制室之间采用直流信号，可实现长距离输送，信号无衰减。

维护保养

  产品自售出起一个月包退三个月包换一年内免费保修，终身维修服务在使用过程中如需技术帮助，公司设立了营销服务的专业客服，免费为用户提供售前、售中、售后的技术咨询和安装调试指导，解决用户提出的问题。
