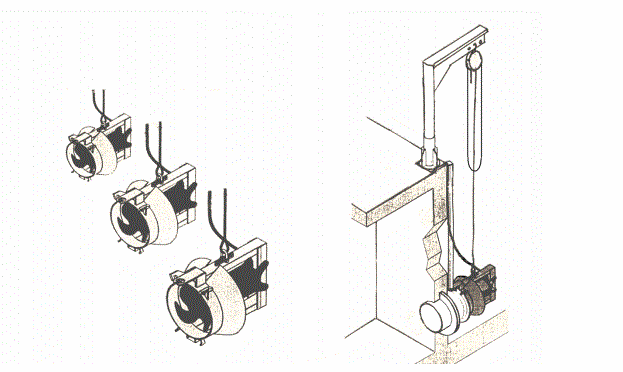

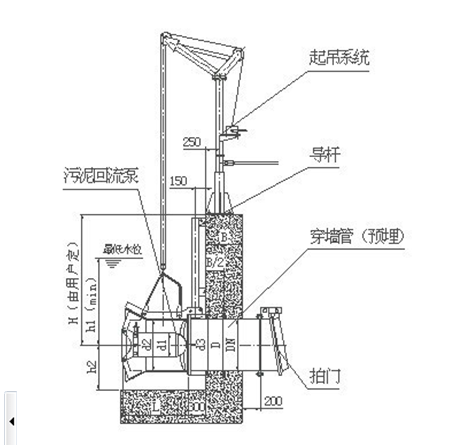

杜安环保QJB-W15污泥回流泵 耦合安装

杜安环保QJB-W15污泥回流泵是我公司在引进德国ABS公司技术的基础，在96年参考世界其它公司先进技术基础上研制的产品，该产品在投放市场以来，深受广大用户欢迎，先后在全国数十家污水处理厂投入运行，取得了满意的实际效果。杜安QJB-W15污泥回流泵抗堵塞、抗缠绕，主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音，设置多重保护，安全可靠。

杜安环保QJB-W型潜水回流泵主要零部件材料说明：

杜安环保QJB-W潜水污泥回流泵、污泥回流泵是杜安环保在QJB潜水搅拌机生产技术基础上开发的新型产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

QJB-W7.5KW潜水回流泵使用条件：

1、连续运行时，介质温度不高于40℃；

2、介质PH值为6-9。

3、潜没深度10m。

江苏杜安环保回流泵电线接法：

四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

QJB-W型潜水回流泵配套现场控制控制柜

配套设备控制柜及现场就地按钮箱（一控一）。

现场控制箱由江苏杜安环保配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。

江苏杜安环保根据提供设备的性能要求及上述控制要求，生产时提出完整的每台控制箱的电气控制原理图，接线图、电气元件位置总图、具体接线图标号和电气元件配置一览表。

需具有“断路器、交流接触器、热继电器（如需）、变频器（如需）”等一次元器件及运行功能，主要电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。

  现场控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。
