QJB-W7.5潜水回流泵价格 带穿墙管的升降架

杜安环保QJB-W7.5不锈钢潜水回流泵

杜安回流泵（氧化沟系统MBR系统膜池回流好氧池泵Q=1200m3/h，H=1.0m，P=7.5kw，6台，好氧至缺氧回流泵、缺氧至厌氧回流泵Q=2100m3/h，H=1.0m，P=11kw，4台，）

潜水回流泵供货范围

每套完整的潜水回流泵由主机、安装系统和电控设备组成。成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱和接线箱以及所需电缆。每台穿墙泵包含以下部件：

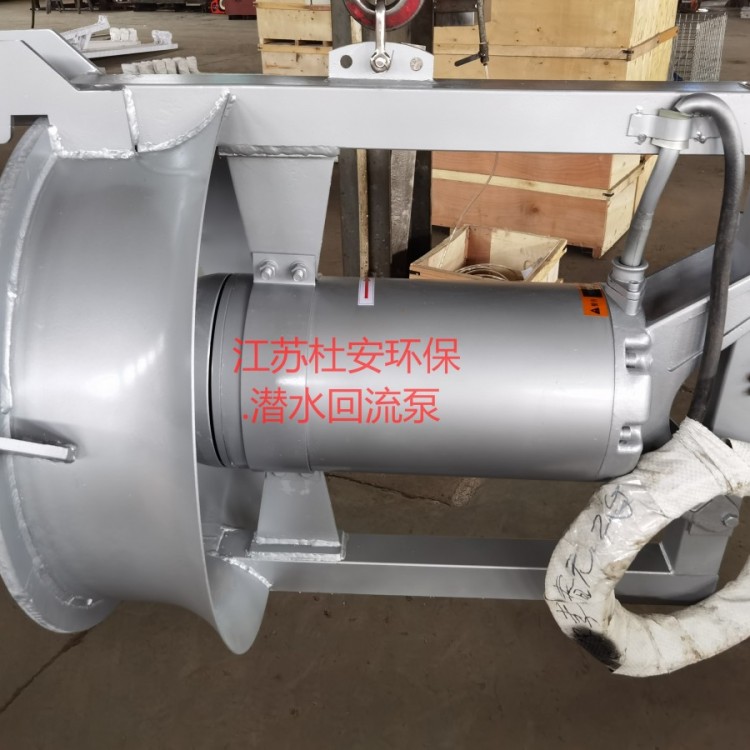

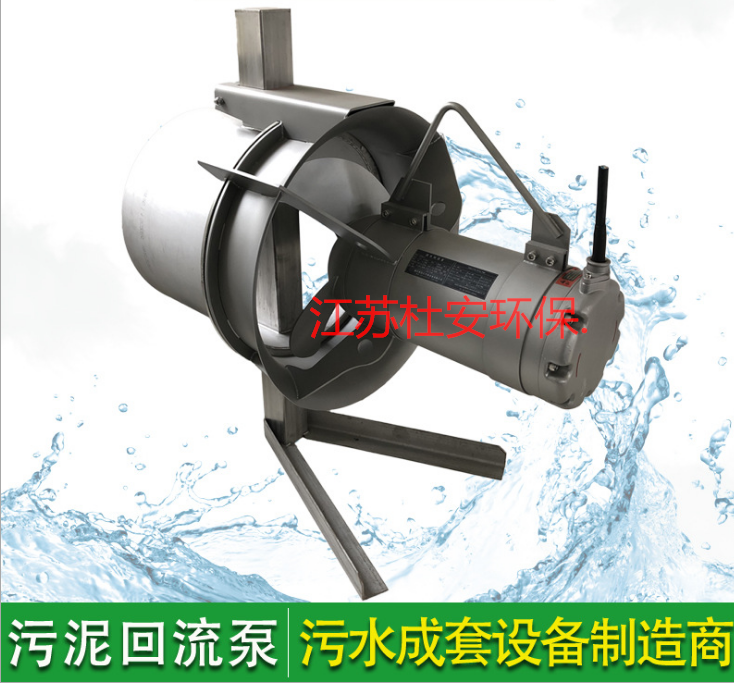

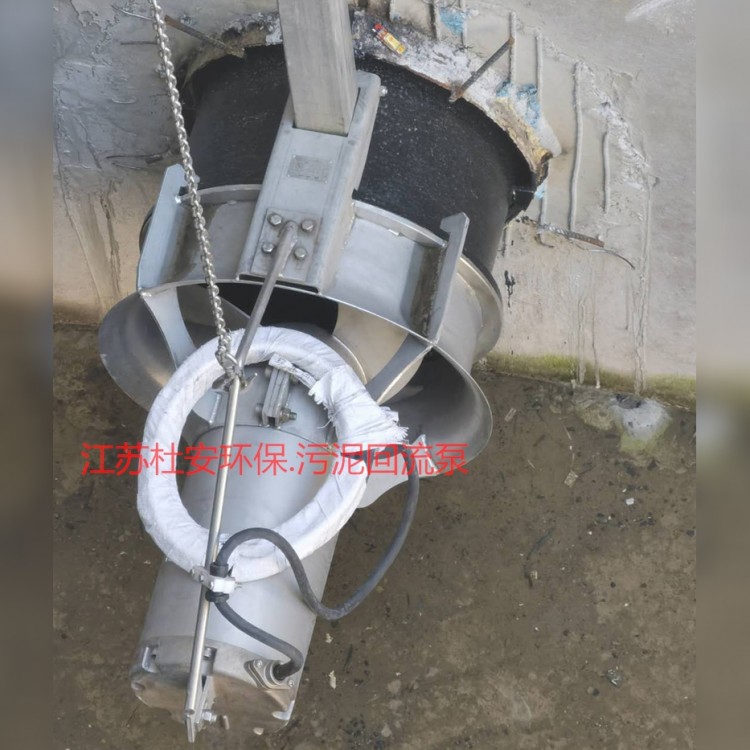

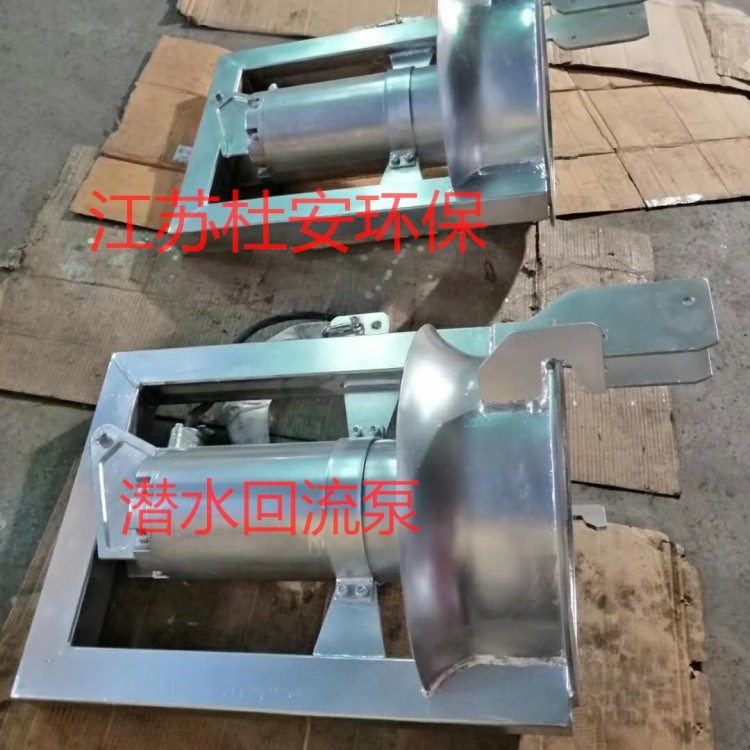

（1）主机，主机主要由叶轮、潜水电机、导流筒体、导向滑轮等组成。叶轮直接装在潜水电机轴上，潜水电机则固定在导流筒体内。

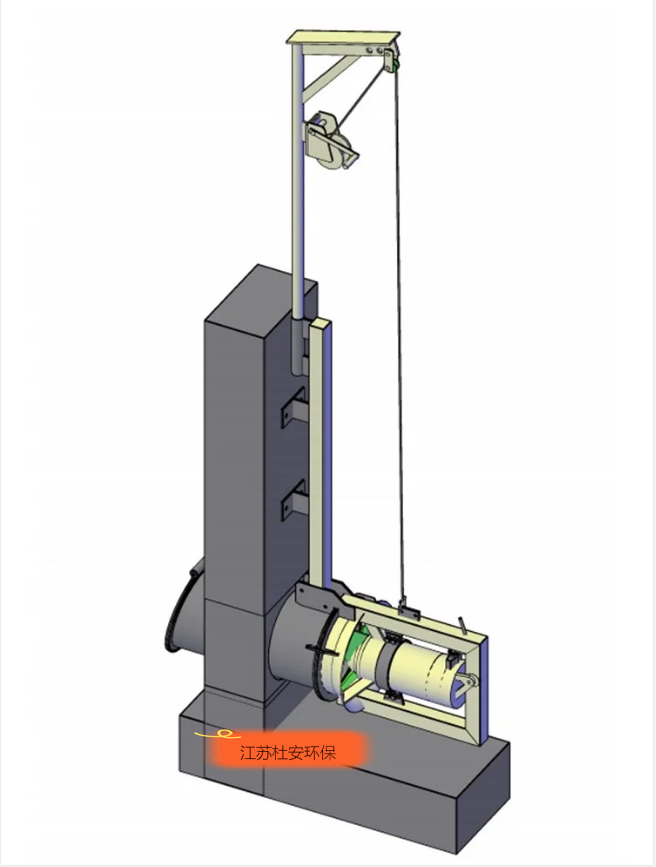

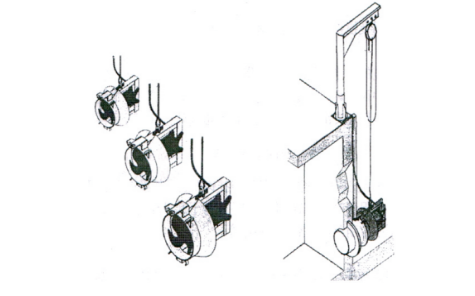

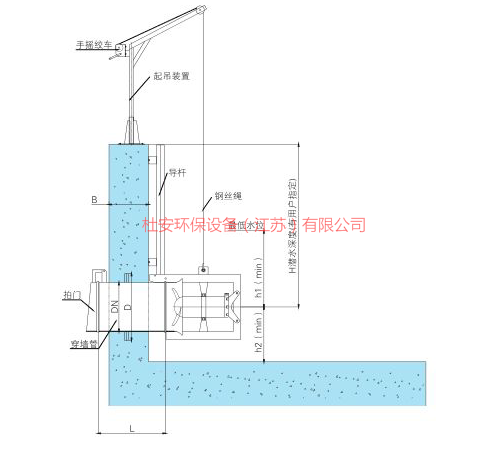

（2）安装系统主要由手拉葫芦、起吊柱、吊架座、起吊环链、吊钩、导杆、穿墙管、拍门等组成。

（3）每台穿墙泵的潜水电缆 10m；

（4）电气保护元件，包括短路、过载、缺相保护等；

（5）穿墙泵保护元件包括湿度保护，温度保护，以及保护控制器等；

（6）就地控制柜和接线盒等；

（7）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；

（8）两年备品备件及备用工具。

工艺条件

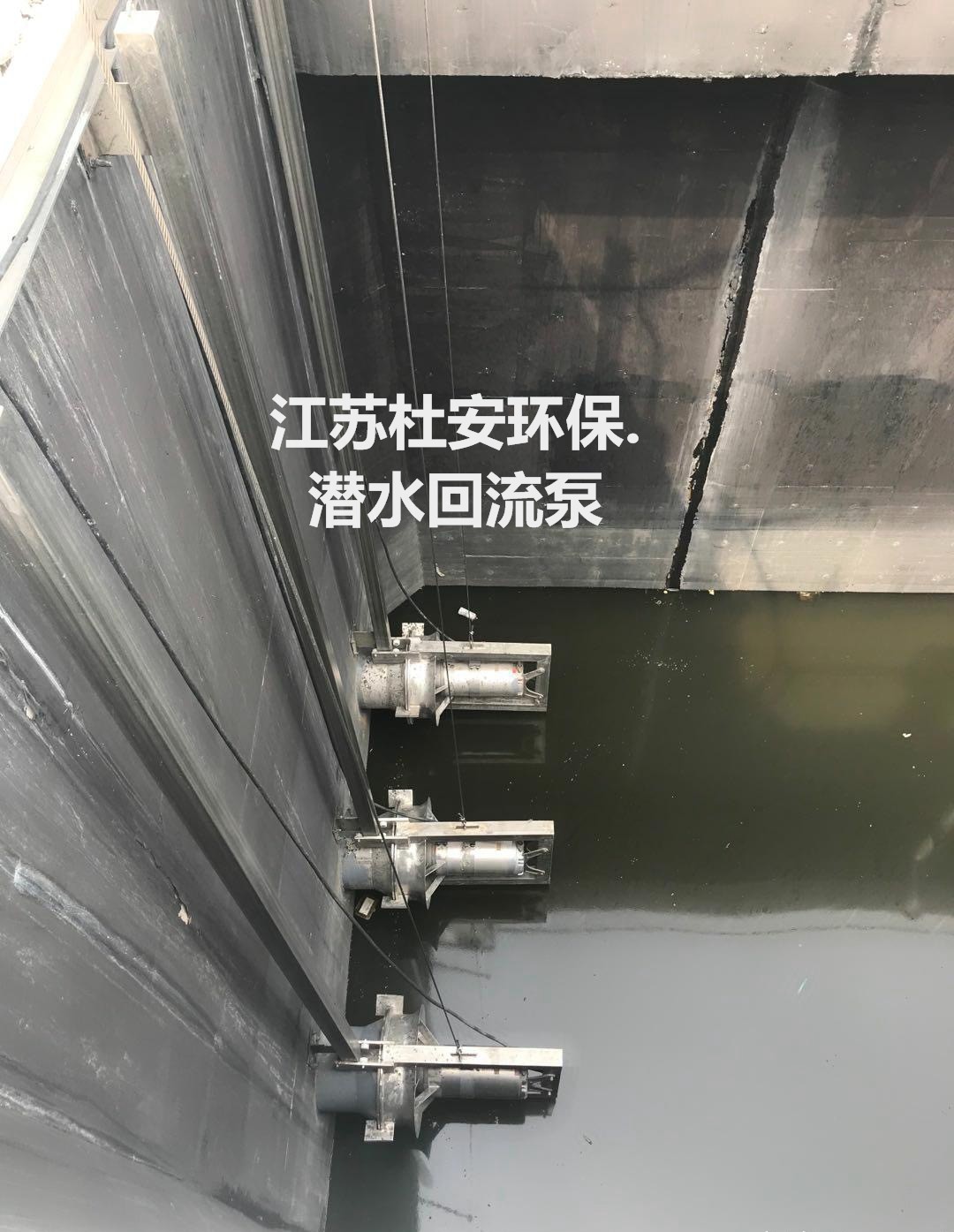

安装位置：生物池内好氧区水下介质：生物池内污水

介质温度：8～35℃ 介质 PH：5～9

环境温度：-10℃～45℃

工作方式：水下间歇运转或 24h/d 连续运行。

潜水回流泵配现场电控箱说明：

电控柜具有完整的配电系统和保护、测量设备，并设有每台污泥回流泵的现场开停转换开关，电控柜设在现场露天环境中，防护等级为 IP55， 并能有效防御污水中挥发出来的气体及水汽的侵蚀和腐蚀。电控柜外壳材质为不锈钢。

电控柜能显示进线电源的电流、电压，每台穿墙泵的温度、湿度的越限报警信号以及设备运行状态在电控柜面板指示，电控柜实现过载、过热、缺相和短路等保护并实现故障时的保护性自动停机。电机的启动装置包括断路器、接触器和热继电器。

电控柜带 PLC 输入、输出接口。PLC 输出：开、停机；PLC 输入：准操作、故障信号。电控柜具有足够的用于连接动力电缆及控制电缆的端子。

电控柜柜体材质，室外采用 304不锈钢，室内采用碳钢喷涂，箱体尺寸为标配，

江苏杜安环保内回流泵供货范围：

内回流泵及其附件成套设备的总的要求，不包括所有可能随所提供设备的不同而有所变化的细节。但不管本规范是否提及，本规范包括设备有效运行所需的所有材料、设备和附件的供货、工厂试验、运输、交货、安装和调试。

潜水回流泵主要组成部分及供货范围（不限于这些）：

A．装配完整的水下内回流泵（包括螺旋桨、机械密封、轴等）

B．潜水电机

C．内回流泵导轨及固定支架、电缆固定件、转向及其定位装置

D．提升链

E．吊架固定座（与设备数量对应）

F．吊架及提升装置

G．每内回流泵需提供10m水下电缆及固定件、接头、紧固件

H．泄漏、过热保护装置

I．所有连接附件、化学地脚螺栓

江苏杜安环保潜水回流泵质量要求江苏杜安环保潜水回流泵参考标准
