污泥搅拌机QJB2.2/8-320/3-740S 包安装调试

污泥搅拌机用途及适用条件：

QJB潜水搅拌机适用与工业和城市污水处理厂曝气池和厌氧池，可用池中水循环及硝化、脱氮和除磷阶段创建水流等。

混合搅拌系列产品选用多极电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。

低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。

潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

  混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

  潜水搅拌机系列产品选用多级电机，潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。

1、潜水搅拌机电机故障表现：在分解电机前，我们进行了空运转，以图找出问题。不出预料，电机发出异常声响，振动很大；电机轴的轴套处潜水搅拌机发出咝咝的声音，好像是某个零件“丢转”而不能同步的感觉；电机空运转不到2分钟轴伸温度就达60多度，有烫手的感觉。

2、潜水搅拌机结构简图：下图是推流器泵侧轴承的装配图，轴承型号为SKF 6309。轴承外圈用挡圈5定位，内圈用轴套4定位，潜水搅拌机并用弹簧挡圈2和3固定；骨架油封11的规格为55x80x8，装在挡圈5和轴套4之间，在轴套4上滑动；轴承另一端的固定依靠∮45轴段的轴肩和轴承座的台阶；∮55轴段与轴承座的配合为H8/f7，相当于一滑动轴承；斜齿轮7依靠过盈配合嵌固在潜水搅拌机轴8的右端部；1为甩油环，阻止齿轮箱的油进入骨架油封。

3、潜水搅拌机分解与检查：首先拆除甩油环1、弹簧挡圈2和3；再拆除电机后端轴承盖，将电机转子轴8从电机定子体9的左边抽出；然后依次拆除轴承6、轴套4、挡圈5和骨架油封！

动，增加运转的平稳性。而低速推流型潜水搅拌机不配制导流罩。

潜水搅拌机型号额定功率额定电流叶轮直径叶轮轮速(r/min)重量(kg)

(kw)(A)(mm)

铸件式搅拌机QJBO.85/8-260/3-740/C/S

QJB1.5/6-260/3-960/c/s

QJB2.2/8-320/3-740/c/s

QJB4/6-320/3-960/c/s

QJB5.5/4-670/3-295/c/s

QJB7.5/4-670/3-330/c/s

QJB11/4-790/3-303/c/s

QJB15/4-790/3-360/c/s

冲压式搅拌机QJB1.5/8-400/3-740/s

QJB2.5/8-400/3-740/s

QJB3/8-400/3-740/s

QJB4/12-615/3-480/s

QJB5/12-615/3-480/s

QJB7.5/12-615/3-480/s

QJB10/12-615/3-480/s

低速推流器QJB3/2-1100/2-135/P

QJB1.5/4-1800/2-42/P

QJB2.2/4-1800/2-50/P

QJB3/4-1800/2-56/P

QJB4/4-1800/2-65/P

QJB1.5/4-2500/2-36/P

QJB4/4-2500/2-42/P

QJB5/4-2500/2-56/P

QJB型潜水搅拌机的订货须知：

    请提供以下详细数据：1、潜水搅拌机的产品名称与型号；2、潜水搅拌机的叶轮转速（r/min）；3、潜水搅拌机叶轮直径（mm）；4、潜水搅拌机电机功率（KW）；5、潜水搅拌机推力（N）；6、潜水搅拌机材质要求（C-铸铁  S-不锈钢  P-聚氨酯  AL-铝）；7、潜水搅拌机安装系统深度（m）；8、潜水搅拌机是否需要导流罩；9、潜水搅拌机是否配备控制柜； 10、潜水搅拌机是否带其它附件，以便我们的为您正确选型。

 杜安污泥搅拌机配套设备控制柜及现场就地按钮箱（一控一）。

 304不锈钢现场控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。

变频器配置说明

变频器采用ABB ACS880、施耐德 ATV630，西门子MM440等核心部件采用进口产品的品牌。变频器需与PLC连接控制。

质保18个月

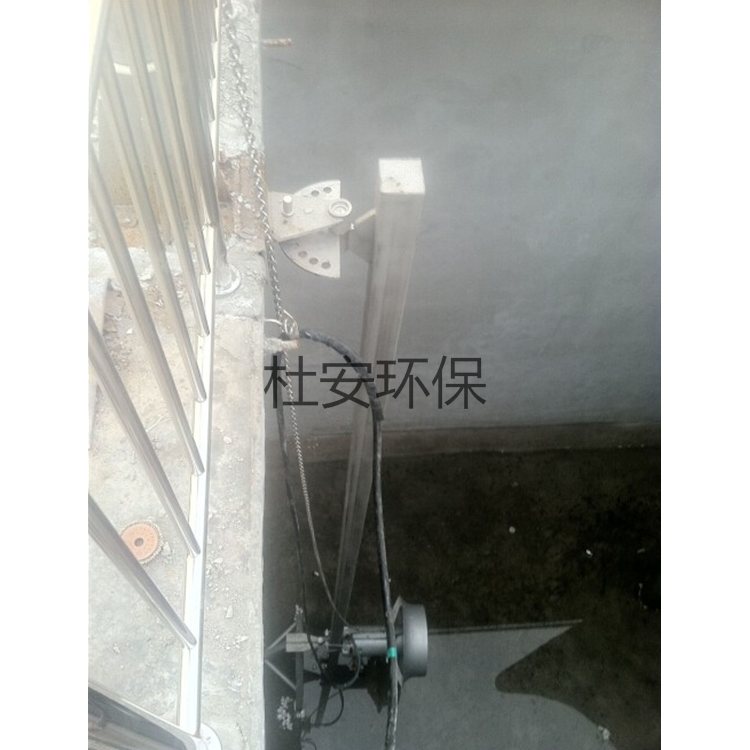

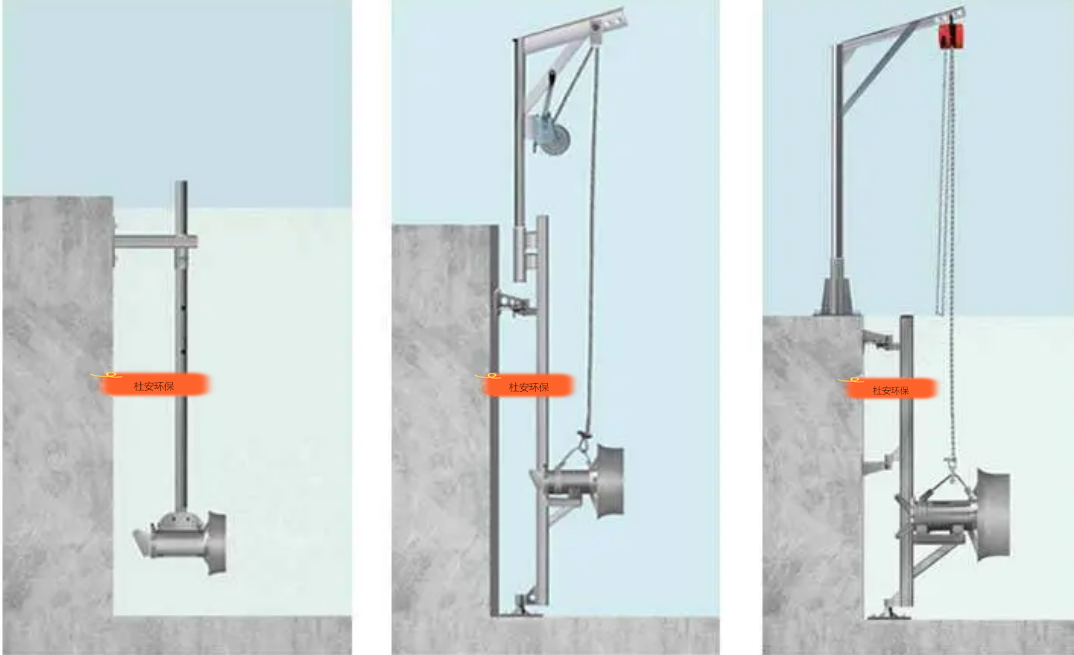

配导杆、提升装置、现场控制柜安装使用

物流配送

提供线上或现场指导安装调试
