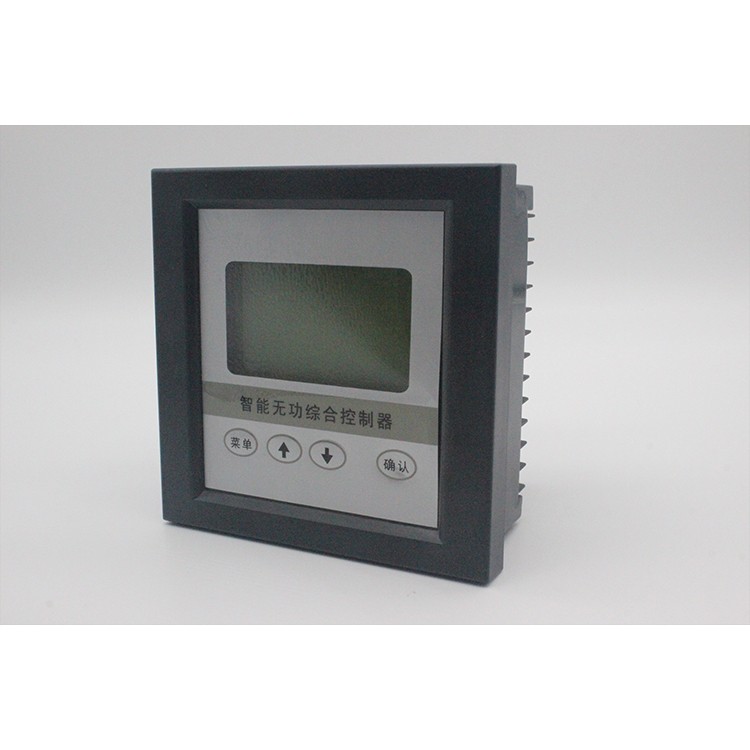

无功功率补偿控制器SPQ

功能特点：

1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）自动识别相序功能：当输入B、C相电压和A相电流正确接线后，电流互感器的次级接线端可以任意接入而不会影响控制器的正确工作。
3）编码投切功能：可实现循环投切和多种编码方式。
4）模糊投切功能：每组容量任意设置，按需配置，智能计算按需投切。
5）报警功能：过压、欠压、缺相、过流或谐波超限报警。

产品选型：

工作电压：AC  380V±20％  50Hz ± 10%（可根据用户要求提供220V电压）。
取样电压：AC  380V±20％  50Hz ± 10%（可根据用户要求提供220V电压）。
取样电流：AC  0－5A
本机功耗：≤8VA
测量灵敏度：100mA
测量精度：电压：0.5级    电流：0.5级   功率因数：0.5级   有功功率：1.0级
无功功率：1.0级
外形尺寸：120mm x 120mm x 85mm或144 x 144 x 100mm任选
安装开孔尺寸：113 x 113mm或138 x 138mm任选

资料下载：

SPQ 无功功率补偿控制器.pdf
