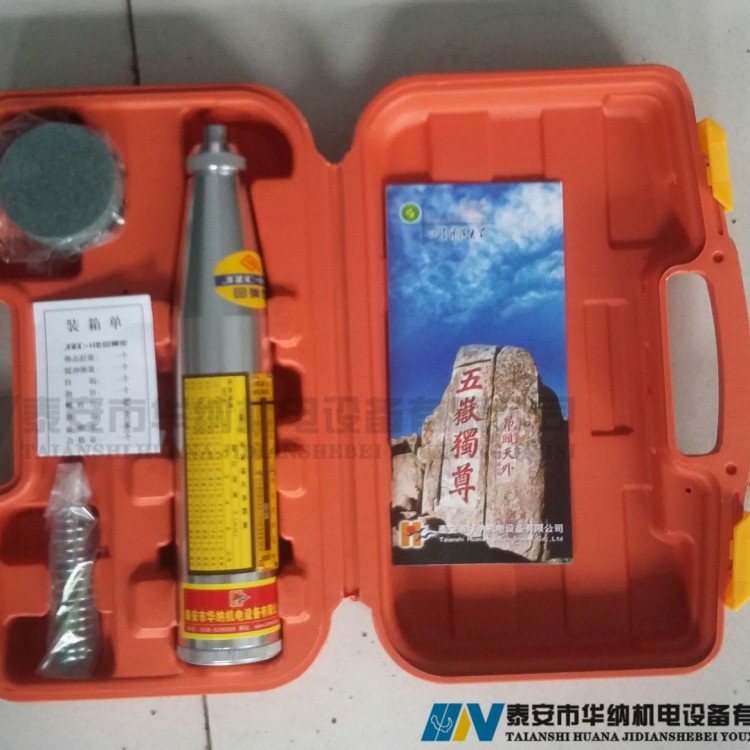

矿用高强混凝土回弹仪

矿用高强混凝土回弹仪是专为煤矿井下高强混凝土支护结构（如混凝土砌碹、喷射混凝土、混凝土锚杆支护等）设计的无损检测仪器，主要用于检测井下高强混凝土表面硬度，进而估算其抗压强度，保障井下混凝土支护结构的安全性和稳定性。以下是其详细介绍：

核心特点：适应井下特殊环境与高强混凝土检测需求

• 高弹击能量设计：针对煤矿井下常见的 C50 及以上高强混凝土（如喷射混凝土、浇筑混凝土支架），弹击能量通常为 5.5J（远超普通回弹仪的 2.207J），确保在高硬度表面能产生有效回弹，避免因能量不足导致检测数据失真。

• 防爆与耐恶劣环境性能：外壳采用高强度合金材料，具备 Ex dⅠ 级防爆认证，可在有瓦斯、煤尘等爆炸性气体的井下环境安全使用；同时具备防尘、防水性能（防护等级 IP65 及以上），能耐受井下潮湿、粉尘多、温差大（-10℃~40℃）的环境。

• 抗冲击与稳定性：内部机械结构经过强化处理，能承受井下运输和使用过程中的震动、冲击，确保弹击锤运动稳定，检测精度不受影响。

• 便携与操作便捷：重量通常在 1.5~2.5kg 之间，体积小巧（长度约 300mm），适合在井下狭窄空间（如巷道、硐室）单人操作，部分型号配备防滑手柄，提升握持稳定性。

技术参数：适配煤矿高强混凝土检测

• 弹击能量：5.5J（主流规格，针对 C50-C80 高强混凝土）。

• 回弹值范围：10~100（回弹值单位，无量纲）。

• 弹击锤冲程：110mm（配合高弹击能量设计，确保锤体充分做功）。

• 钢砧率定值：在标准钢砧上弹击，回弹值应稳定在 83±2（高于普通回弹仪的 80±2，因弹击能量不同），用于校准仪器精度。

• 示值误差：≤±1（回弹值），确保检测数据可靠。

• 工作温度：-10℃~40℃（覆盖井下常见环境温度）。

工作原理：与普通回弹仪一致，侧重高强混凝土适配性

基于回弹法原理：弹击杆垂直弹击混凝土表面，弹击锤在弹簧力作用下回弹，其回弹值与混凝土表面硬度正相关，而硬度又与抗压强度存在对应关系。通过测量回弹值，结合煤矿高强混凝土专用测强曲线（考虑井下养护条件、水泥品种等因素修正），可估算混凝土抗压强度。

应用场景：聚焦煤矿井下混凝土支护检测

• 混凝土砌碹巷道：检测巷道拱顶、帮部砌碹混凝土的强度，判断支护结构是否达到设计要求（如 C50 强度等级）。

• 喷射混凝土支护：检测掘进工作面、回采巷道的喷射混凝土强度（常为 C25-C50），评估其对围岩的支护能力。

• 混凝土预制构件：如井下混凝土支架、混凝土锚杆托盘等预制件的强度抽检，确保其承载能力达标。

• 支护质量验收：在井下混凝土工程施工后，作为快速验收手段，判断混凝土强度是否符合《煤矿井巷工程施工质量验收规范》等标准。

使用注意事项：贴合井下操作规范

• 检测前校准：每次下井使用前，需在地面标准钢砧上进行率定（回弹值应在 83±2 范围内），确保仪器状态正常。

• 测区选择：避开井下混凝土表面的裂隙、麻面、喷层脱落部位，以及有淋水、煤尘堆积的区域，每个测区面积不小于 200mm×200mm，弹击 16 点取平均值。

• 安全操作：在瓦斯浓度≤1% 的环境下使用，操作人员需佩戴安全帽、防护手套，避免在支护不稳的区域作业。

• 数据修正：结合井下混凝土的碳化深度（可通过酚酞试剂检测）和含水率进行修正，因井下潮湿环境可能影响回弹值与强度的对应关系。

矿用高强混凝土回弹仪通过针对性的防爆设计和高弹击能量配置，解决了普通回弹仪在井下使用不安全、检测高强混凝土精度不足的问题，为煤矿井下混凝土支护质量的快速评估提供了可靠工具，是保障井下巷道支护安全的重要检测设备。
