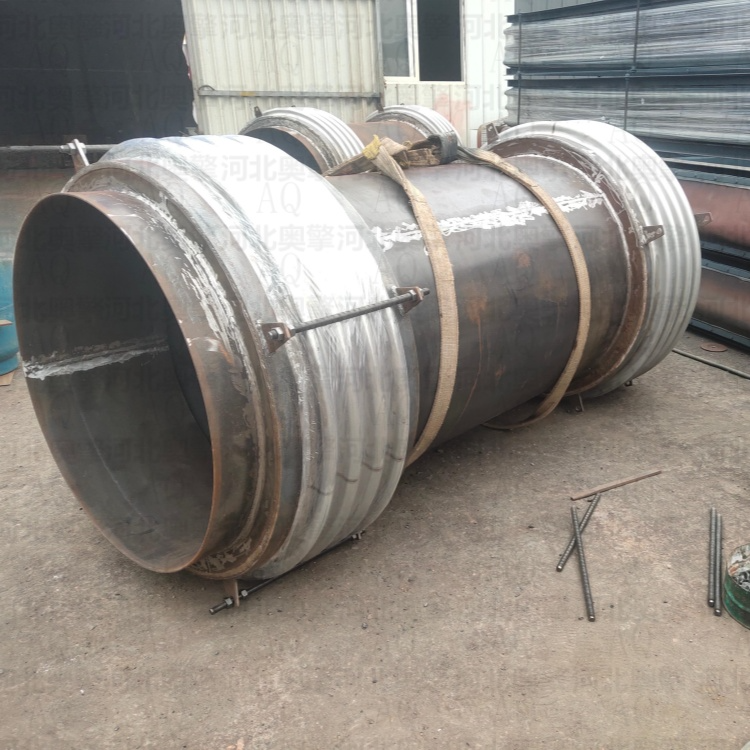

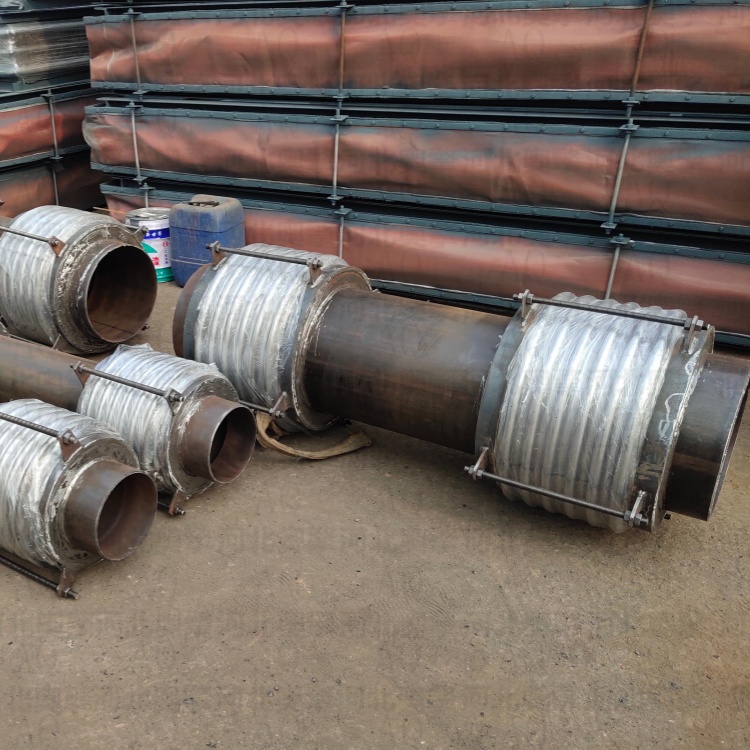

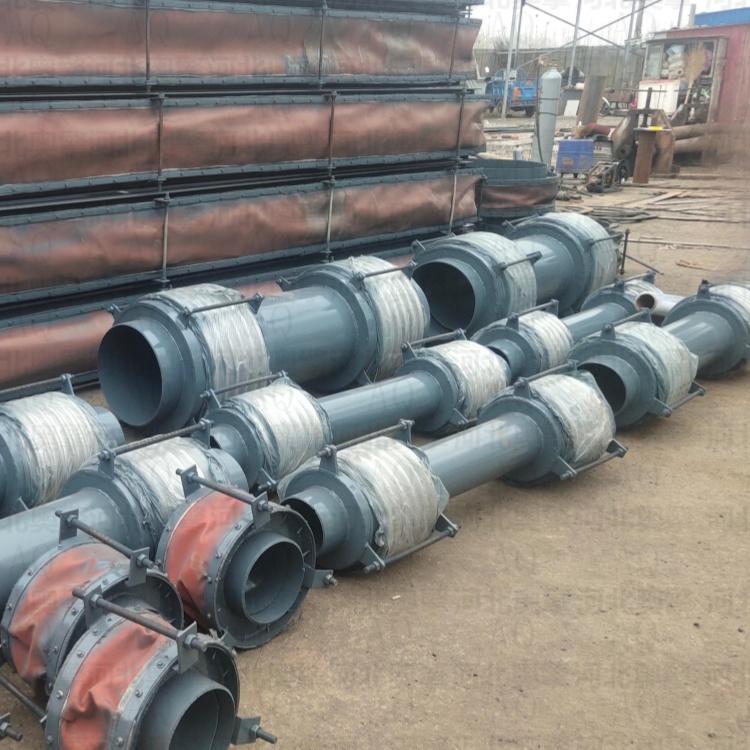

三维波纹补偿器

三维波纹补偿器是一种专为煤粉管道设计的柔性连接装置，主要用于吸收管道因温度变化、机械振动或安装偏差引起的三维方向位移（轴向、横向、角向）。它具有耐高温、耐磨、密封性好等特点，能有效防止煤粉泄漏，保证系统安全运行。

结构与材质

- 波纹管：采用1Cr18Ni9Ti或SUS304不锈钢制造，具备良好的耐腐蚀性和柔韧性。

- 接管：由低碳合金耐磨钢制成，增强焊接性能和耐磨性。

- 整体结构：采用多层一次液压成型工艺，可补偿轴向、角向、横向及各方位的合成位移。

性能特点

- 多向位移补偿：能够吸收轴向、横向和角向位移，挠性好，确保管道系统膨胀自如。

- 耐磨耐高温：适用于工作温度60℃~450℃，耐压能力达0.25MPa，可承受煤粉颗粒的冲刷。

- 密封性好：多层结构设计，防止煤粉泄漏，满足环保要求。

- 使用寿命长：产品性能好，维护方便，吊架简单，综合投资省。

应用领域

主要用于火力发电厂锅炉系统热风、煤气等管路，以及煤化工、水泥厂等高磨损环境。适用于100~600MW发电机组，从根本上解决煤粉泄漏问题，保证机组正常安全运行

选型与安装要求

- 选型：需根据轴向补偿量和横向补偿量进行计算选用，优先考虑水平安装方式

- 安装：

  - 水平安装时，通过横向挠曲吸收位移，需冷紧状态安装

  - 垂直安装时，依靠伸缩与少量挠曲实现，通常需预拉伸

  - 对于200MW以上机组，需靠近燃烧器设置并安装固定支架以隔离管线变形

三维波纹补偿器通过其多维补偿和耐磨设计，显著提升了煤粉管道的可靠性和寿命，是高温、高磨损工况下的理想选择
