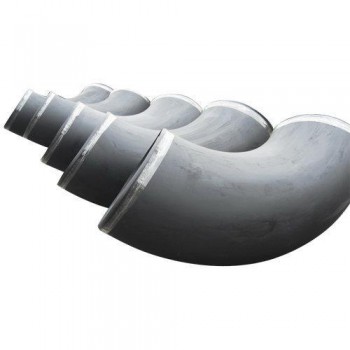

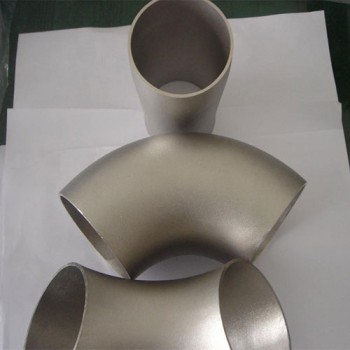

不锈钢管件厂对于冷推弯管工艺，还应注意以下几点：　　(a)为了减少摩擦阻力，延长弯曲型模的使用寿命，提高不锈钢弯头的表面质量，一定对管坯进行润滑处理。实践证明，在不锈钢管坯表面涂刷40 -50号机油，再涂上一层石墨粉，则可保证弯曲过程中有良好的润滑作用。　　(b)弯曲过程中，管坯端头在轴向推力作用下容易塌瘪，为此，可在管坯内放置一个如图5.9所示的芯子，它在弯曲过程中将随同管弯头一起被压柱推出。　　(c)对于不锈钢薄壁弯头，为防止推弯过程中失稳起皱，应在管坯内装入填充料，不仅操作方便，而且防皱效果良好。

合格管件的测量离散性远远小于不合格管件，说明其均匀性要更好。同时为了更好地进行比对，我们对经使用合格的、不同厂家的部分不锈钢管材进行了抽查测量，具体值见表3。　　从表3中可以看出，个别数据的离散性偏大。分析原因，因为管道的长度较大，每根管道在抽查时按组织和合金元素均匀分布考虑，因此个别数据离散性偏大，但其硬度值还是与固熔处理的管件比较接近，远远小于未固熔的管件。

　　软轴式多球芯棒是用一根软轴把多个碗状球体串接而成，可实现空间任意方向的摆动，适用于薄壁管的单一、多次和空间弯曲成形的不锈钢管件。　　采用多球芯棒弯管，在弯曲后借油缸抽出芯棒过程中，还可对管件矫圆。多球芯棒的主要缺点是制造麻烦，芯棒材料及热处理要求与单球芯棒相同。

A芯棒　　芯棒是有芯弯管装置中的重要零件，其作用是从不锈钢管坯内部支撑管壁，防止不锈钢管件截面变形和管壁折皱。常见的圆头芯棒和多球芯棒结构形式如图5-2所示。　　圆头式芯棒形状简单，制造方便。但由于芯棒与管壁接触面积少，因此防截面变形的效果较差，通常用于要求不高的不锈钢管件弯曲。芯棒常用3Cr2W8V材料制造，热处理硬度为52 - 56HRC。
