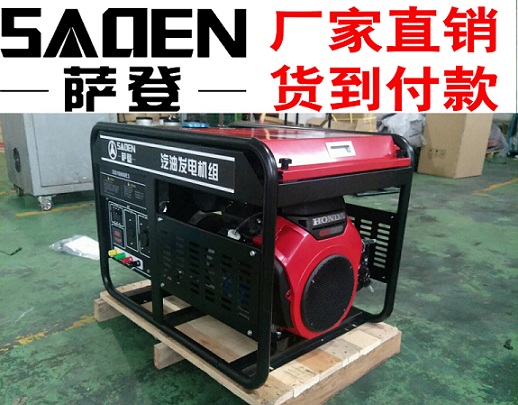

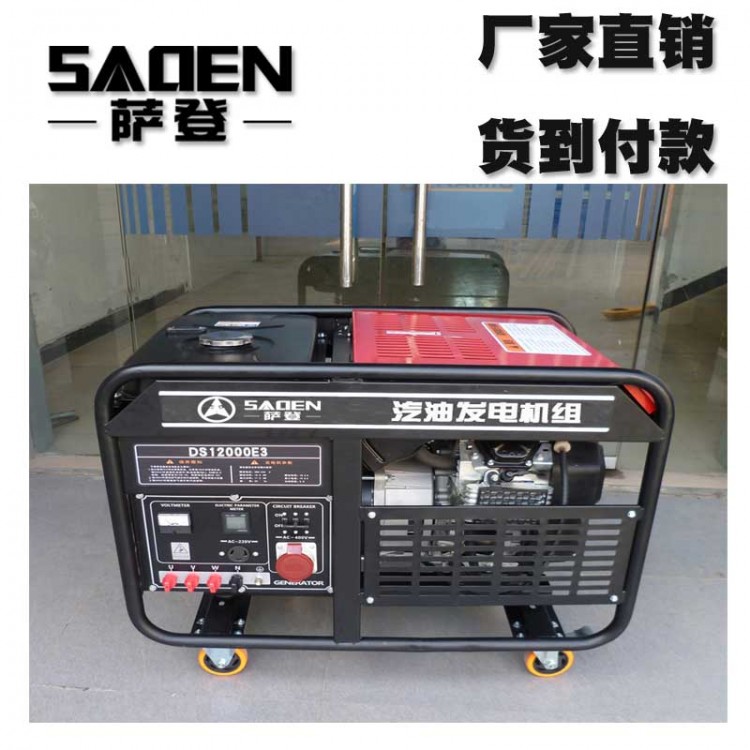

天津DS12000E汽油发电机12000W汽油发电机三相

电路的布局和配线设计

    电路的布局和配线设计是一个重要的环节。如果元器件布局不恰当或者电路配线不当都会导致致命的干扰或意想不到的干扰问题。听以在电路布线过程中需要减少各器件互相的影响。针对本控制系统硬件电路的布线设:下需要遵循几个原门’.

      (1)在电路布局的时候将容易产生骚扰的元器件和敏感元器件尽量分开。

      (2)低功率级和高功率级元器件、低电工级a高电工级元器件应按照输入元输

      (4)针对本控制系统来说，既有数字电路又有少量的模拟电路，以在电路布局的时候需要将这些数字电路和模拟电路尽量的分开。

      (5}预留一些空间以便应对一些器件采取屏蔽措施。单片机是重要的数字电路组成邵分，可以周外壳将单片机早蔽起来。

天津DS12000E汽油发电机12000W汽油发电机三相

12KW三相汽油发电机

品牌 萨登SADEN

型号 BS12000E3

频率 50（Hz）

额定电压 220/380V

发动机品牌 美国百力通

产品认证 CE

发电机Generator

额定功率 12（kW）

相数 单三相

起动方式 电启动

输出电压 220/380V）

可达功率Max. Power(KW) 13

额定功率Rated Power(KW) 12

额定电压Rated Voltage (V) 220/380

额定频率Rated Frequency (Hz) 50

发动机Engine

发动机型号Engine Model BS3854

类型Type 双缸，风冷，四冲程，OHV

排量Displacement (cc) 627

机油/油箱容量Fuel Tank(L) 1.7/30

启动方式Starting System Recoil /Electric Starting

距7米处噪音Noise Level at 7m (dB) 76

点火方式Ignition System T.C.I.

包装Package 木箱包装

尺寸Dimension(L×W×H) (mm) 960×650×670

净重/毛重Net/Gross Weight(Kg)       170/190

dlin9285

萨登公司生产的便携式柴油发电机组、便携式汽油发电机组配备了强劲的自主研发的四冲程发动机。

 具有燃烧充分、噪音低的显著优点。智能的控制系统获得多项专利。低油压警告、智能AVR系统、ATS自动电源转换开关等多种人性化配置，使得我们的小型发电机组（2-10千瓦）倍受国内外用户的信赖。

保修政策：厂家直销，电机和动力质保三年，整机质保一年，终身免费技术指导。
