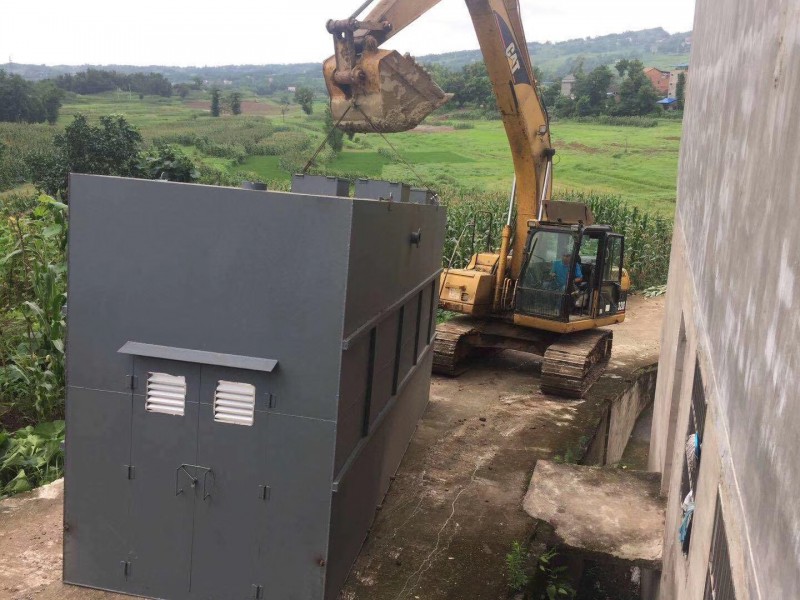

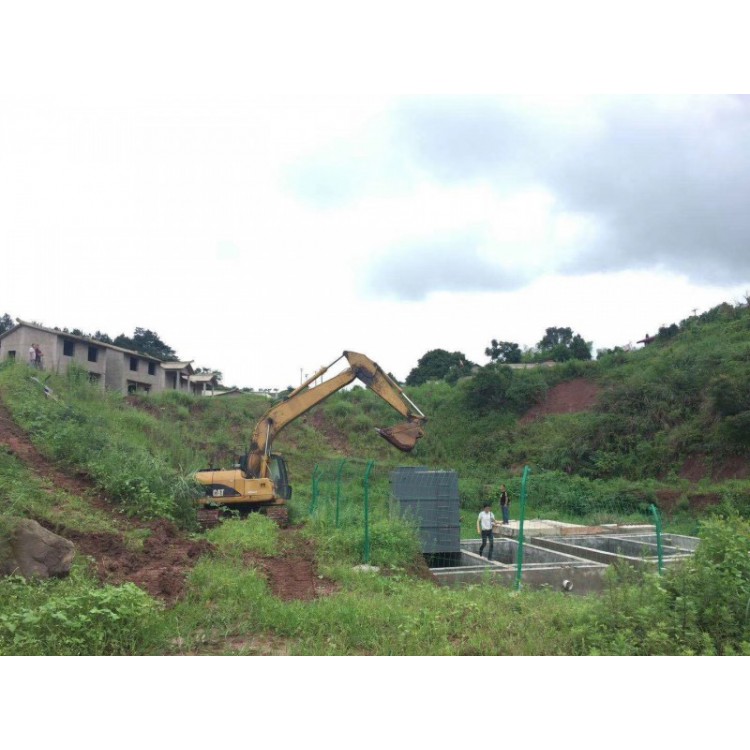

污水经格栅进入调节池后经提升泵进入生物反应器，通过PLC控制器开启曝气机充氧，生物反应器出水经循环泵进入膜分离处理

单元，浓水返回调节池，膜分离的水经过快速混合法氯化消毒（次氯酸钠、漂白粉、氯片）后，进入中水贮水池。反冲洗泵利用

清洗池中处理水对膜处理设备进行反冲洗，反冲污水返回调节池。通过生物反应器内的水位控制提升泵的启闭。膜单元的过滤操

作与反冲洗操作可自动或手动控制。当膜单元需要化学清洗操作时，关闭进水阀和污水循环阀，打开药洗阀和药剂循环阀，启动

药液循环泵，进行化学清洗操作。

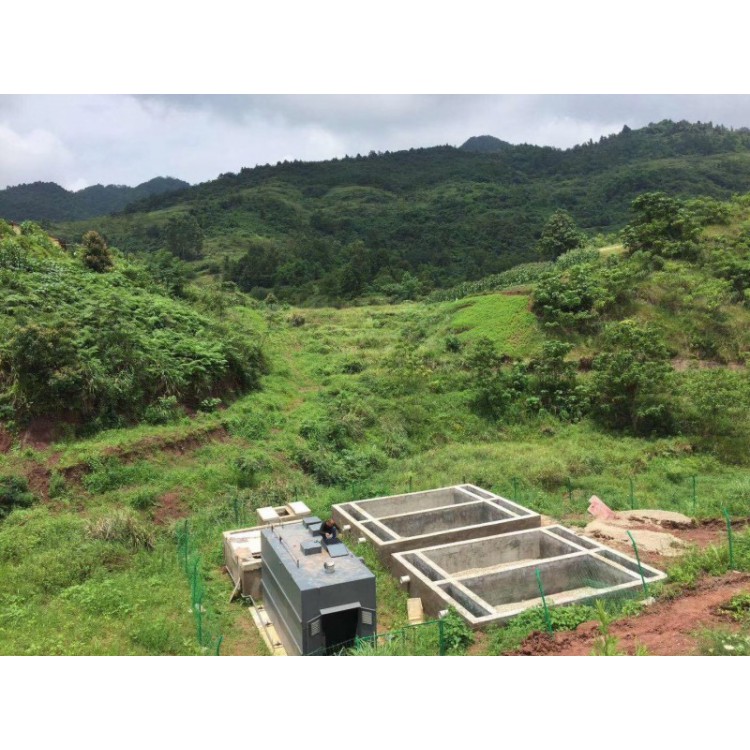

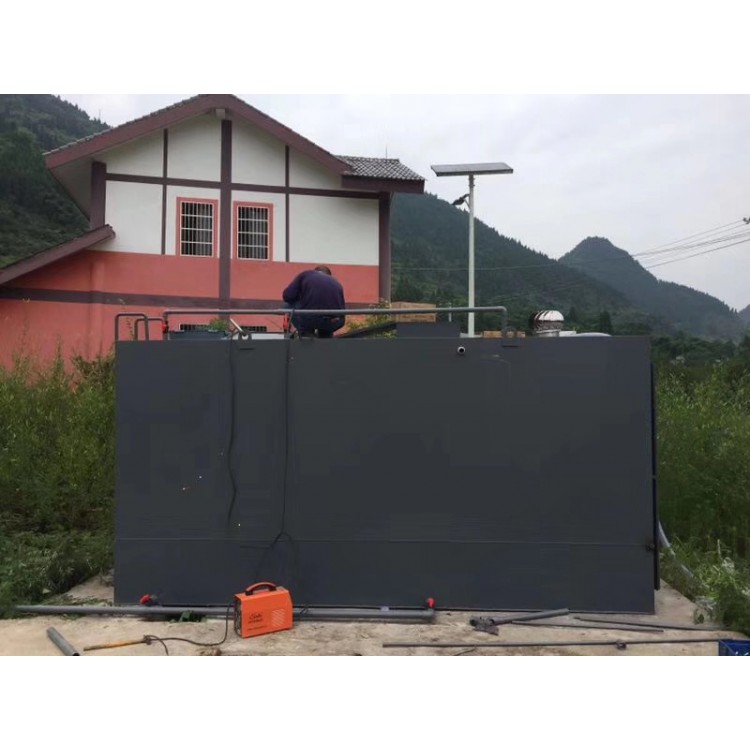

     MBR系统一般由生化区、膜分离区、产水系统、清洗系统等部分组成。目前应用较广的膜生物反应器形式为浸入式，即采

用中空纤维膜膜元件构成的组件浸放于膜分离区中，中空纤维膜0.3微米的孔径可完全阻止细菌的通过，所以将菌胶团和游离

细菌、原生及后生动物等全部截留在曝气池中，只将透过膜的水汇入集水管中排出，从而实现泥水分离，免除了二沉池；通过

膜组件的高效分离，保证了出水悬浮物接近零的优良出水水质。同时由于膜组件的隔离作用，可使生化池中的污泥浓度达到 

8000~12000mg/L 以上，污泥中的微生物种群更加完善、丰富，这样不仅提高了曝气池抗冲击负荷的能力，出水更加稳定不易

受污泥恶化甚至解体的影响，提高了生化池的污泥负荷，减少了所需的生化池容积。池容积的缩小又相应大比例降低了生化系

统的土建投资。
