双卧轴混凝土搅拌机厂家

价格：￥23000.00/元台

起订量： 1 台

产品品牌：品创

地址：河南省-郑州市

郑州品创机械设备

联系姓名：张一品

联系电话：400-8868-300

所在地区：全国

主营产品：销售：机械设备及配件。

沟通低价

提交后，商家将派专人为您服务

产品分类

产品详情

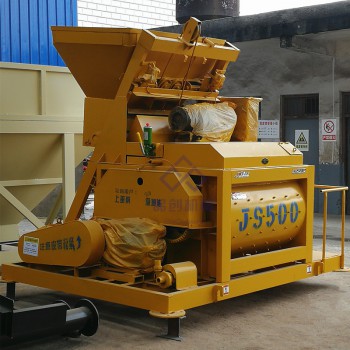

名称混凝土搅拌机
型号 JS500
功率 18.5KW
产量 ≥25m³/h
转速 35r/min
料斗提升速度 18m/min

360截图-10752836

气动出料JS混凝土搅拌机简介

气动出料JS混凝土搅拌机该机整机设计结构合理，搅拌质量好，效率高，能耗低，自动化程度高，布局新颖，使用维修方便。该机具备了单机独立作业和与PLD系列配料机组成简易混凝土搅拌站的双重优越性，还可为搅拌站提供配套主机

气动出料JS混凝土搅拌机结构
一.搅拌系统
搅拌系统由电动机、皮带轮、减速器、开式齿轮、搅筒搅拌装置、供油装置等部件组成。电动机带动二级齿轮减速器，减速器两轴经两对开式齿轮分别带动两根水平的搅拌轴反向等速回转。搅拌筒内有两根水平的搅拌轴，每根轴都有搅拌叶片。在搅拌筒两端的搅拌臂上分别有侧叶片，可刮掉端面的混凝土。搅拌轴和搅拌筒两端相联处有密封装置。搅拌筒的端面上有专门的供油器以保证密封质量。
二.上料系统
上料系统由卷扬机构、上料架、料斗、进料嘴等部件组成。制动电动机经减速器带动卷筒转动，钢丝绳经滑轮牵引料斗沿上料架轨道向上爬升，当升到一定高度时，料斗底部斗门上的一对滚轮进入上料架水平岔道，斗门自动打开，物料经过进料嘴投入搅拌筒内。为保证料斗准确就位，在上料架上装有限位开关。上限位有两个限位开关，分别对料斗上升起限位和安全保护作用。下限位只有一个限位开关，当料斗下降到地坑底部时，钢丝绳销松，弹簧杠杆机构使下限位动作，卷扬机构自动停车。下限位及弹簧杠杆机构均装在上导轨顶部。上料架上部是可以折叠的。用螺栓联接，运输进将其折叠，以便降低运输高度。制动电机可保证料斗在满负荷运行时可靠地停在任意位置，制动力矩的大小由电机后座的大螺母调整。
三.供水系统
供水系统由水泵、节流阀、清洗、喷淋装置组成。节流阀可调节水的流量，供水总量由时间继电器调节。
四.卸料系统
卸料系统由卸料门、气缸、或者是液压缸等机构组成，有三种结构：液压控制、气动控制、手动控制。卸料门安装在搅拌机底部，通过气缸或者液压缸，实现机动卸料。在卸料门上方左右各装有一个限位开关，以控制卸料门的开闭位置，通过调整密封条的位置可保证卸料门密封。本机卸料也有手动操作，手动操作杆是为临时停电时应急卸料和气缸或液压缸失灵时卸料之用，平时应将其拆下，以防伤人，电动、手动可选装。
五.电气系统
电气控制线路设有空气开关、熔断器、热继电器，具有短路保护、过载保护的功能。所有控制按钮及空气开关手柄和指示灯均布置在配电箱门上，并设有门锁。按钮外面设有防护小门。配电箱内的电器元件装在一块绝缘板上，安全可靠，操作维修方便。电气控制电源为380V三相四线制电源，电压允许误差为±10%，否则禁止使用。若用户自备发电电源，容量应≥50KVA，电动推杆的接线盒里装有两个限位开关，起过载保护作用。电动机的表面温升≤60℃，带电部分对外壳绝缘≥0.5MΩ

气动出料JS混凝土搅拌机特点

1、配备多重轴端密封保护装置及风压密封保护装置，有效杜绝漏浆现象发生；
2、的搅拌机监控系统可随时监控减速箱、卸料泵、电动润滑油泵的工作状态；
3、配备专用电动润滑油泵，采用四个立泵芯分别向四个轴头直接油，不需使用分流阀；
4、多管多路喷水系统，水份能均匀喷洒；
5、重型设计，运行稳定；
6、可选配搅拌机称重保护系统及微波测湿系统；
7、有0.5m3/0.75m3/1.5m3/1.5m3 /2.0m3 /3.0m3 /4.0m3等容量规格可选。

气动出料JS混凝土搅拌机参数

双卧轴强制式混凝土搅拌机型号		JS500	JS750	JS1000	JS1500	JS2000	JS3000
出料容量(L)		500L	750L	1000L	1500L	2000L	3000L
进料容量(L)		800L	1200L	1600L	2400L	3200L	4200L
理论生产率(m3/h)		≥25	≥35	≥60	≥75	≥120	≥150
大骨粒径（卵石/碎石）		≤40/50	≤40/60	≤60/80	80/60	80/60	80/60
工作循环时间（s）		72	72	60	60	60	60
搅拌叶片	转速r/min	31	31	19.5	25.5	23	28
搅拌叶片	数量（个）	2×7	2×7	2×8	2×10	2×9	2×10
搅拌电机	型号	Y180M-4	Y180M-4	Y180M-4	Y225M-4	Y280S-4	Y280M-4
搅拌电机	功率（kw）	18.5	30	37	18.5	75	90
卷扬电机	型号	YEZ132S-4	YEZ132S-4	YEZ160S-4	YEZ180M-4	YEJ180L-4	YEJ200L-4
卷扬电机	功率（kw）	5.5	7.5	15	45	22	30
水泵电机	型号	BL12-16-1.1	BL12-16-1.1	KQW65-100(I)	KQW65-100(I)	CK65/20L	CK80/50L
水泵电机	功率（kw）	1.1	1.1	3	3	4	5.5
外形尺寸	运输状态	2850×2700×5246	3110×2620×2580	4320×2200×3300	5058×2250×2440	5860×2250×2735	6760×2450×2890
（长×宽×高）	工作状态	4461×3050×4180	5025×3100×5680	10460×3400×9050	9645×3436×9700	10560×3876×10710	12580×4620×12890
整机重量（kg）		4200	5500	8500	11130	15000	20000

气动出料JS混凝土搅拌机应用

气动出料JS混凝土搅拌机适用于各类中小型预制构件厂及公路、桥梁、水利、港口、码头等工业及民用建筑工程部门搅拌干硬性、塑性、流动性、轻骨料混凝土及各种砂浆，除作为单机使用外，还可与PLD600\PLD800\PLD1200\PLD1600\PLD2400混凝土配料机组合成简易混凝土搅拌站。

气动出料JS混凝土搅拌机保养与维护
1、根据使用情况对轴承部件定期润滑，减速箱润滑参照其产品说明书。
2、定期检查机器的密封情况，发现有漏浆处应及时检查密封垫质量。
3、经常检查铲片的紧固情况，如有松动应及时拧紧。
4、经常检查电器控制系统是否接触良好和干燥。
5、搅拌机经长期使用后，铲片与搅拌筒要磨损，根据磨损情况进行调整或更换。
6、在搅拌过程中切勿将手和棒物插入筒内以免发生危险。

一、产品质量承诺：
1、产品的制造和检测均有质量记录和检测资料。
2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再发货。
二、产品价格承诺：
1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或优质产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以优惠的价格提供给贵方。
三、交货期承诺：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
2、产品交货时，我公司向用户提供下列文件；
①技术保养维修手册
②安装总图
③外购件说明书及制造厂家
④提供易损件、备件清单，并附送一定量的备件
四、售后服务承诺：
1、服务宗旨：快速、果断、准确、周到、彻底
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并开始维修。
3、服务原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
