详情描述

产品简介


日本JISC品牌SWF按键荷重曲线试验机，本测定器是针对导电橡胶、薄膜开关、金属弹片等有触感之按键所设计开发的专用机种。 SWF-100N伺服系统控制，采用高级滚珠螺杆带动，高精度、高效能，*表现按键触感开关的『荷重－行程』特性曲线试验，其*特性使整个测试过程变得简单又快速。

详细介绍

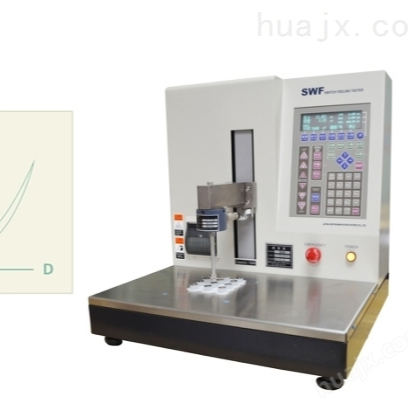

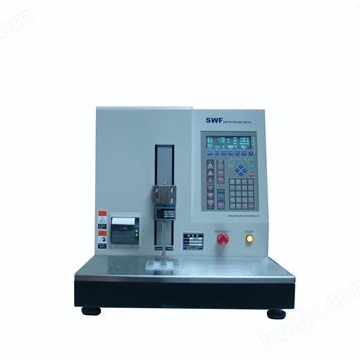

SWF按键荷重曲线试验机

本测定器是针对导电橡胶、薄膜开关、金属弹片等有触感之按键所设计开发的专用机种。

SWF-100N伺服系统控制，采用高级滚珠螺杆带动，高精度、高效能，表现按键触感开关的『荷重－行程』特性曲线试验，其*特性使整个测试过程变得简单又快速。


SWF-按键荷重曲线试验机8大特点

  • 一次完成测试可直接设定测试速度、测定荷重、测定行程、伺服控制一次完成测试。
  • 可设定间隔时间及次数直接完成测试。
  • 可单击操作，上下限公差设定、图形表示、GO/NG判定声音。
  • 记忆功能强，测定条件设定可记忆50组。
  • 数据自动印刷，直接打印机印刷测试数据，
  • 设上下限工程能力指数统计，数据自动印刷处理。
  • 操作简单，计算器软件连接（RS-232C），量侧曲线编排数，量测数据、选择打印，转PDF档皆可轻松完成。
  • 可计算器连接时，测试条件、规范、次数、曲线图等皆由计算器画面来设定。
  • 可同时测量阻抗计算器软件可同时测量阻抗（阻抗计软件另购），除按键触感外，压缩、引张也可搭配其他荷重元测量。


软体介面


机台规格

机种名称SWF-100N适应规范JIS B 7721 引张・压缩试验机1级长度分辨率0.001mm行 程150mm长度精度±(0.05+0.0001L)mm以内(L为任意长度mm)测头移动速度1～1000mm/min测头移动控制精密滚珠螺杆及伺服马达控制依据移动键移动高速: 速度 600 (mm/min) 寸动 1(mm)

中速: 速度 60 (mm/min) 寸动 0.1(mm)

低速: 速度 6 (mm/min) 寸动 ------负荷容量本体耐荷重100N ※依据更换使用的荷重元负荷容量来变化适用荷重元10N～100N 0.5～3.0mV/V显示范围切换2范围自动切换荷重分辨率荷重元容量的1/10以下→10万分之1

荷重元容量的1/10以上→1万分之1

例: 10N 荷重元 1N以下分辨率是0.0001N 1N以上分辨率是0.001N

50N 荷重元 5N以下分辨率是0.0005N 5N以上分辨率是0.005N荷重精度显示值的1%以内（传感器精度：0.05%R.O.）单位选择mN、N、gf、ibf、kgf保护停止功能依上、下极限开关停止

依软件设定之上、下极限功能停止

按下STOP键或非常停止开关停止

O.L停止・超过设定上限而停止介 面RS232C:COM1→PC

I/O PORT(选配):输出入使用光耦合器绝缘+COM、输入8点、输出8点电源电压AC100V～240V尺 寸W450*D400*H480重 量约30kg
