一、产品定位与核心优势

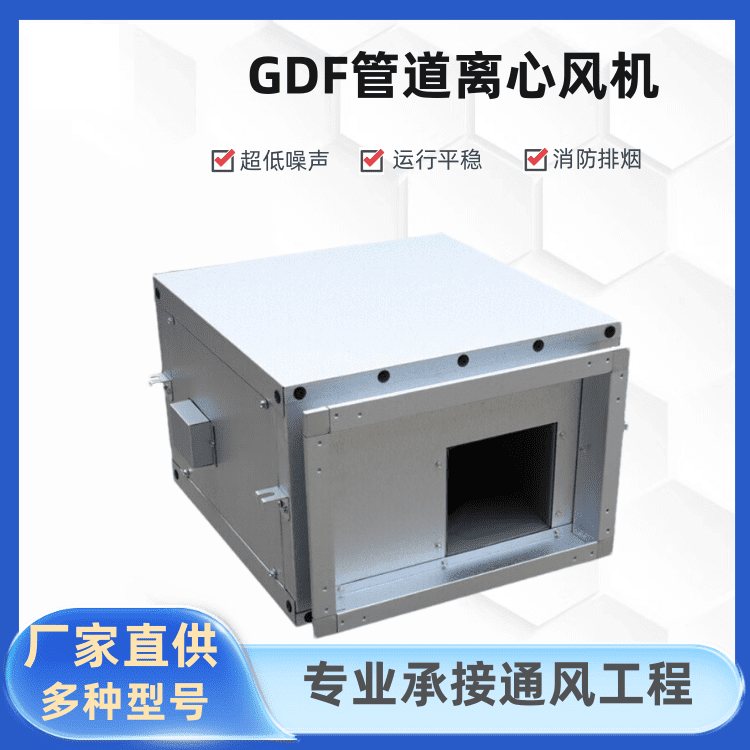

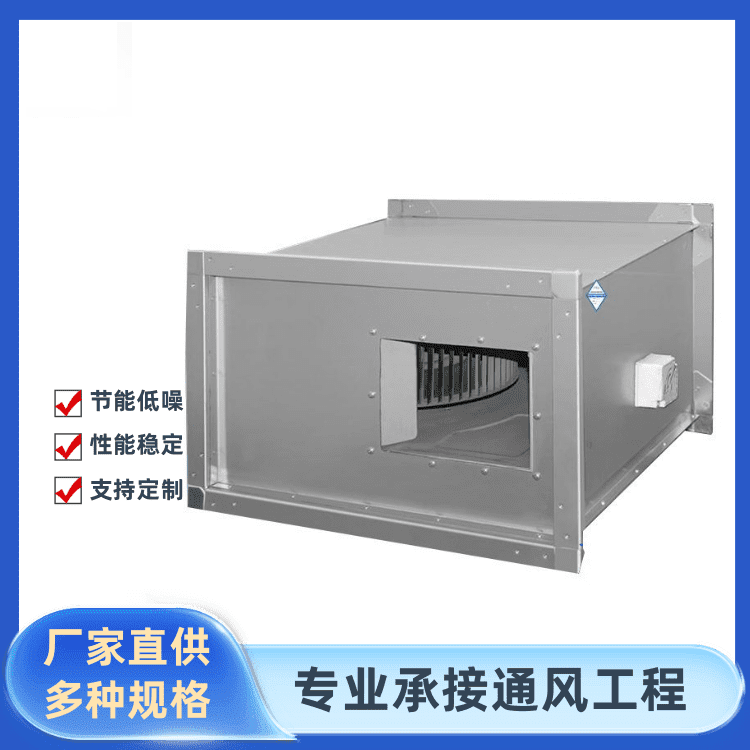

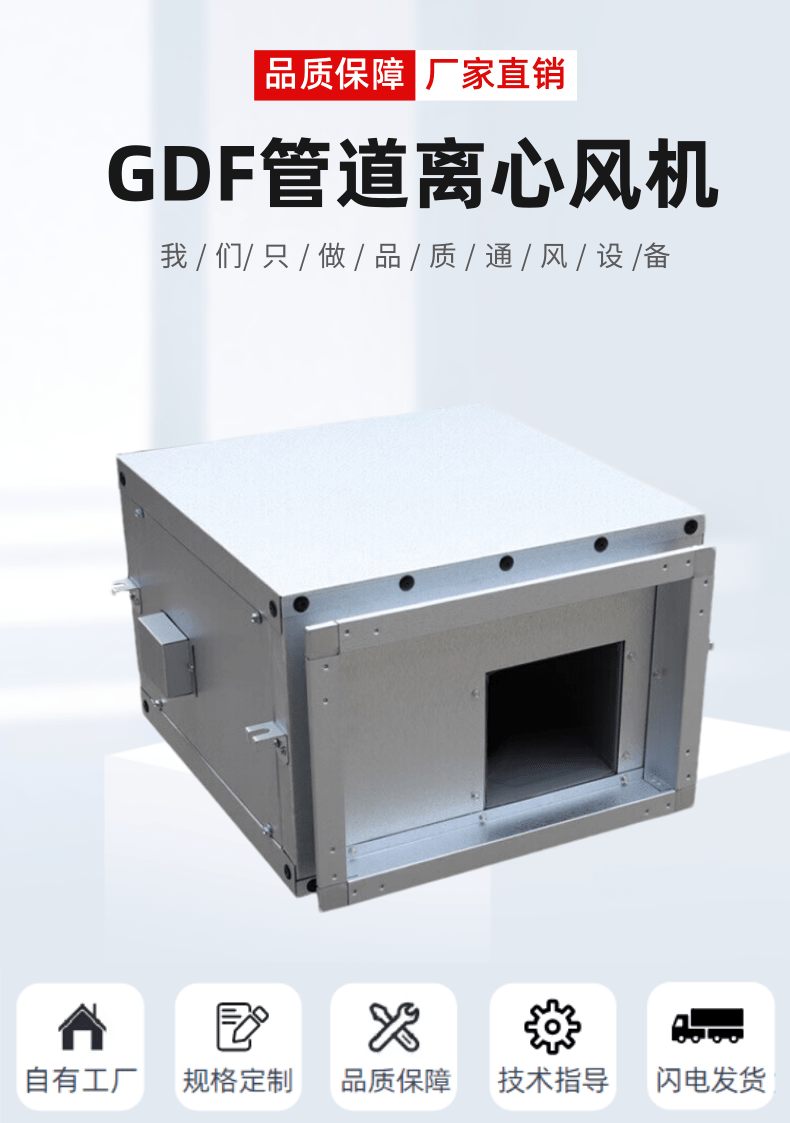

    GDF管道离心风机是专为民用建筑与工业系统设计的通风设备，以低噪声、高效能、灵活安装为核心卖点，广泛应用于医院、商场、地下车库、工业车间等场景，满足通风换气、排烟除尘等需求。

    二、技术特性与性能参数

    叶轮设计

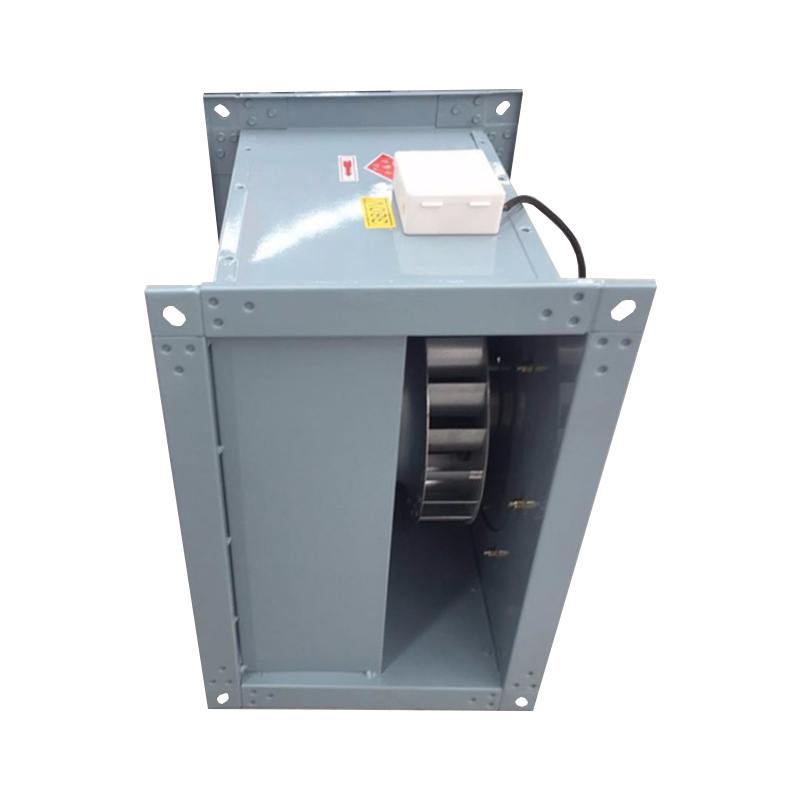

    采用前向多翼离心叶轮，叶片经空气动力学优化，单面吸风，气流效率高。

    叶轮经动、静平衡校正，平衡精度达G4.6级以上，振动幅度＜2.8mm/s，确保长期稳定运行。

    风量与风压

    风量范围：200-7000m³/h，覆盖小型房间到大型空间的通风需求。

    全压范围：50-500Pa，适应不同管道阻力场景。

    消防认证型号：可在280℃高温下持续运行30分钟，满足消防排烟标准。

    低噪声运行

    通过优化叶轮弦长、倾斜角度及蜗壳结构，噪声控制在行业标准范围内（具体数值依型号而定）。

    消声型风机内置聚氨酯发泡材料，噪声衰减效果显著。

    防护等级与材质

    防护等级达IP54，防尘防水，适用于潮湿、多尘环境。

    机身材质可选镀锌钢板或不锈钢，耐腐蚀性强。

    三、安装与应用场景

    安装方式

    座装：通过减震基座固定于地面，适用于医院手术室、商场新风系统等场景。

    吊装：悬挂于天花板，节省地面空间，常用于地下车库排烟。

    管道安装：直接嵌入风管系统，缩短工期，适用于工业焊接烟尘收集、喷涂车间废气排放等场景。

    典型应用场景

    民用建筑：宾馆、商场、影剧院、医院的通风换气；地下车库排烟；会议室、办公楼的正压送风。

    工业领域：焊接车间烟尘收集、喷涂车间废气排放、电子厂房洁净通风。

    特殊环境：潮湿多尘的工业车间（IP54防护）、高温消防排烟（280℃耐温）。

    四、型号与选型指南

    型号分类

    按直径分为140-500mm共16种规格，风量130-7280m³/h，全压45-810Pa。

    分为普通型（镀锌钢板）和消声型（彩涂板+消声材料），适应不同噪声要求。

    选型关键参数

    风量计算：根据空间体积（长×宽×高）及换气次数（每小时换气次数）确定所需风量。

    风压匹配：依据管道长度、弯头数量及阻力系数选择合适风压。

    噪声控制：对噪声敏感场所（如医院、会议室），优先选择消声型或加装消声器。

    五、生产与质量保障

    生产工艺

    叶轮制造公差控制在±0.05mm，采用激光切割机与自动焊接机械臂，确保精度。

    机壳经机械化模具加工后点焊成型，结构牢固。

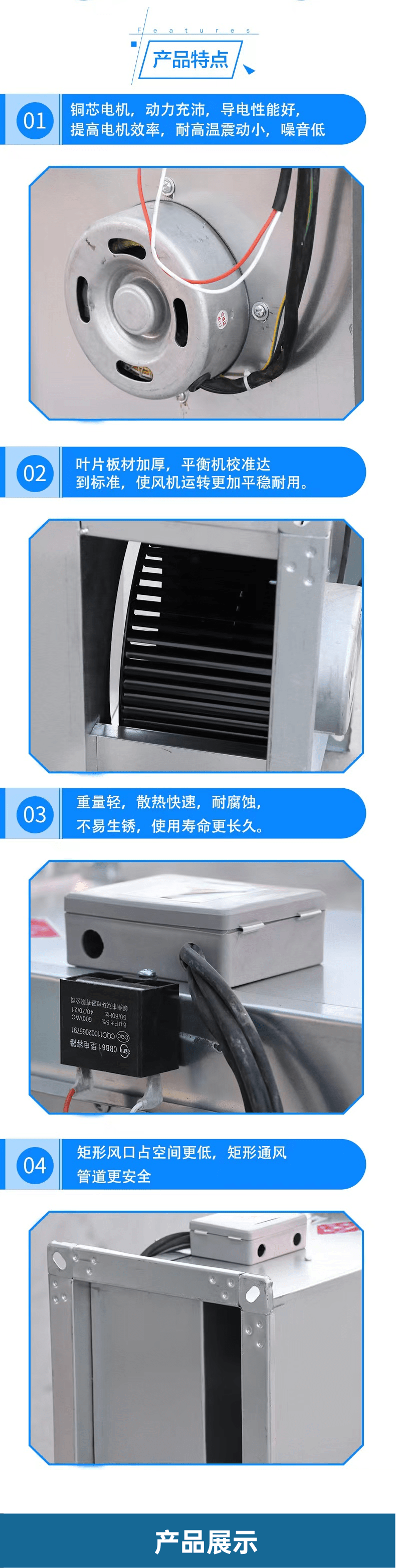

    电机采用单支撑外旋设计，直接驱动叶轮，减少传动损耗。

    质量检测

    出厂前需通过72小时连续负载测试，包括振动加速度测试、噪声频谱分析。

    数据录入质量追溯系统，实现全生命周期管理。

    认证标准

    符合GB/T3235-2008通风机基本型式及参数标准。

    电气安全符合GB755旋转电机定额和性能要求。

    防爆型号取得ExdⅡBT4认证，适用于Ⅱ类爆炸性气体环境。
