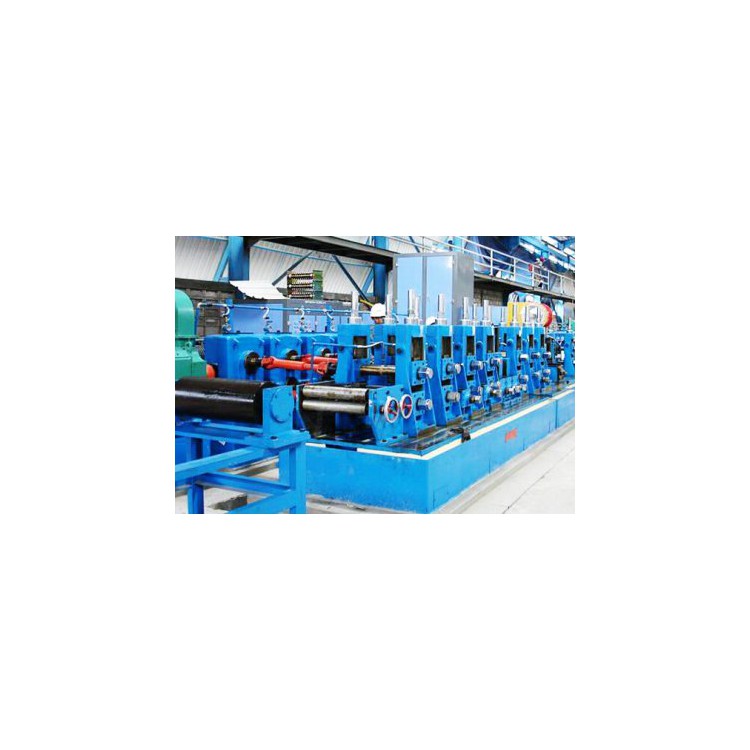

高频直缝焊管生产线
产品名称：高频直缝焊管机组生产线
具体介绍:
ф20~ф630
高频焊管机组是将经纵剪分条后变成必定宽度的钢带翻开、矫平，然后进入成型机使用轧辊将钢带曲折成管胚，使用高频电流的附近效应和集肤效应使得钢带的 边际溶化，用揉捏辊揉捏焊接成圆管。又称ERW机组
工艺流程：
上卷—开卷—矫平—剪切对焊—活套出料—成型—高频焊接—水冷—在线超声波检查—中频退火—空冷—水冷—定径—飞锯定尺堵截—平头倒棱—水压试验—离线超声波焊缝检查—离线超声波管体检查—称重测长喷标—制品搜集
高频焊管机组选型表高频直缝焊管生产线
|
序号 |
类型 |
产品规格（mm） |
钢管长度（m） |
装机容量（kw） |
成型速度(m/min) |
钢带厚度(mm) |
钢带分量(t) |
机械占地（㎡） |
|
1 |
Φ32 |
Φ32X1.2 |
4 —7 |
250 |
100 |
0.5-1.2 |
1 |
50×6 |
|
2 |
Φ50 |
Φ50X3 |
4 —7 |
400 |
80 |
0.8-3 |
3 |
60×8 |
|
3 |
Φ76 |
Φ76X3.5 |
4 —7 |
600 |
80 |
0.8-3.5 |
3 |
70×10 |
|
4 |
Φ89 |
Φ89x4.5 |
4-7 |
800 |
65 |
1.2-4.5 |
4 |
70×10 |
|
5 |
Φ114 |
Φ114X5 |
4 —7 |
1000 |
60 |
1.5-5 |
5 |
85×12 |
|
6 |
Φ127 |
Φ127X5 |
4 —7 |
1000 |
60 |
1.5-5 |
5 |
85×12 |
|
7 |
Φ169 |
Φ169X6 |
6—12 |
1450 |
50 |
2-6 |
7.5 |
100×12 |
|
8 |
Φ219 |
Φ219X8 |
6—12 |
1800 |
10-40 |
3-8 |
10 |
120×15 |
