地下管线探测仪说明

地下管线探测仪

根据探测原理分两类

1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。

优点：探测速度快、简单直观、操作方便、度高。

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材质的管线

缺点：对环境要求较高，测深能力较差（难查埋深较深的管线），对操作者素质和经验要求高。

任何仪器都不是的，需要配合使用才能发挥它们的

传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用多的仪器

管线探测仪

地下管线探测仪阐述

独特的五天线设计:

采用独特的五根天线设计，可根据具体工作选择不同的定位模式以实现佳定位效果，使客户在任何测试环境下都能达到测试的佳条件。

4kHz定位频率和4kHz电流方向:

在RD8100上新增了4Hz的定位频率，使一些电信和路灯的双绞线更容易被探测到，探测的距离更远。在管线密集区域尤其适用，如果配合4kHz的CD电流方向探测，探测的精度将得到保障。

新的Peak 峰值加探测模式:

地下管线探测仪种类

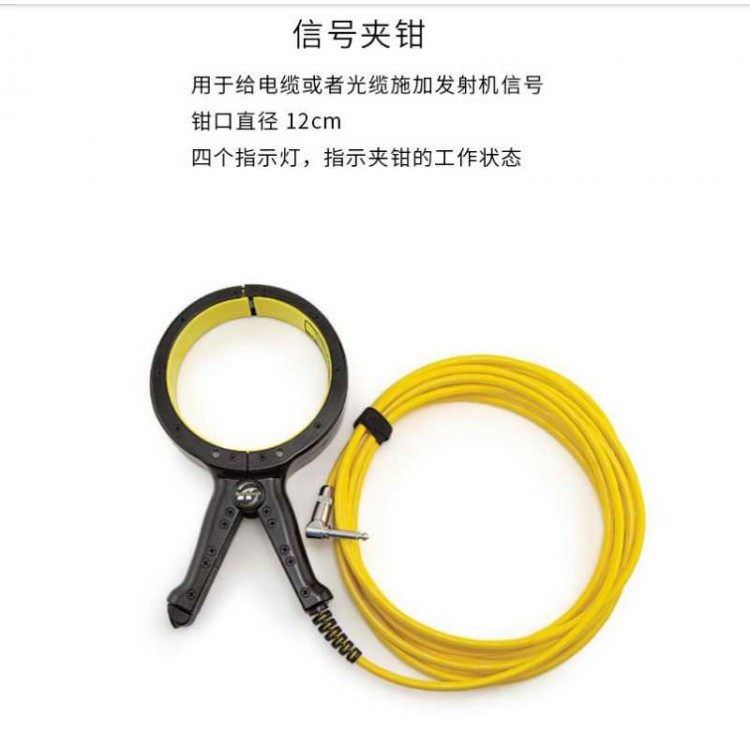

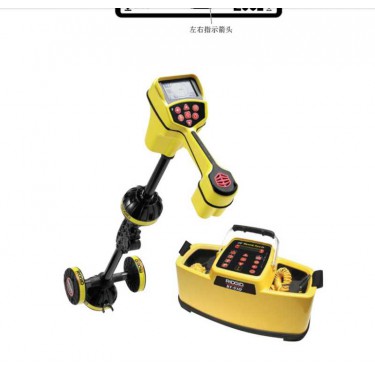

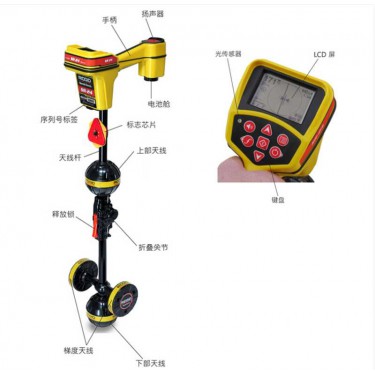

一般由两大部分组成：1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（值）、谷值模式（小值）、宽峰模式；另外现在更的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）
