单级双吸泵介绍

结构特点：

1. 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。

2. 进出水口在同一直线上,使管线布置简单方便、美观。

3. 同一转子可反向运行，降低了水锤引起水泵损坏的风险。

4. 独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。

5. 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。

6. 水泵外型应用工业化设计，线条清晰，符合现代审美观。

7. 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。

8. 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。

9. 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。

10. 无调整式机械密封，更换机械密封成为轻松简单的工作。

11. 应用弹性预应力设计装配，转子部件装拆简单迅速。

12. 装配时无须调整各种间隙。

单级双吸泵阐述

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，SAP型泵为逆时针方向旋转。（根据用户需要亦可改为顺时针方向旋转）

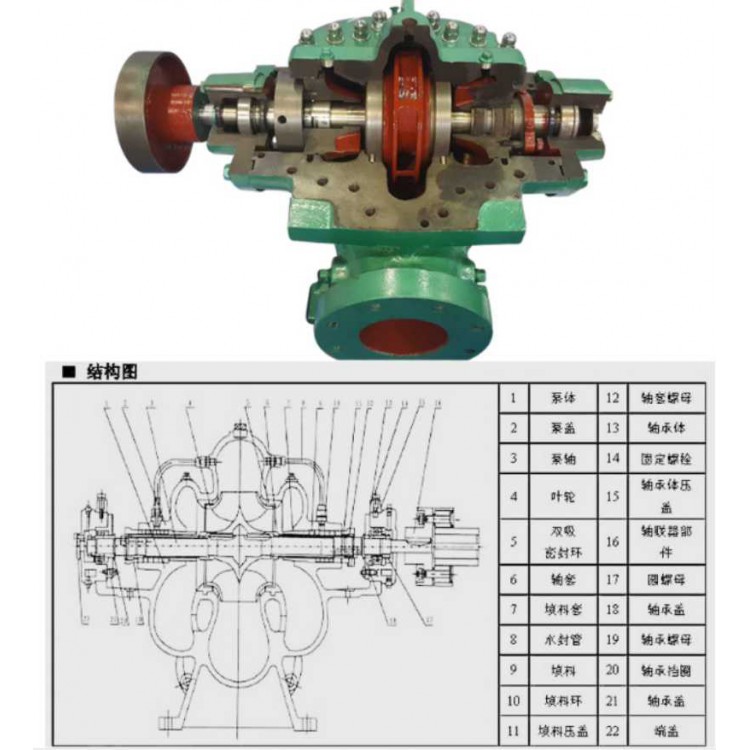

泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水和管螺孔（可根据客户要求采用不绣钢轴与青叶轮）

经过静平衡校验的叶轮，用轴套和两边的螺母固定在轴上，叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴由单列向心球轴承支承，轴承装在轴承体内，安装在泵体两端。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料或机械密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之前装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽或水封管流入填料腔或机械密封腔。起水封作用。

单级双吸泵定做

立式单级双吸离心泵是根据市场需要，专门为城市供水，供暖，空调制冷等行业而开发的一种新型的立式双吸泵。 该系列产品广泛用于自来水厂，泵站，空调循环用水，采暖用热水循环，工业系统供水系统，消防系统，船舶工业，亦适合炼油工业中一般性用途。改立式泵是在整体结构上进行大胆突破设计，泵底座内置水润滑轴承结构，解决了原便拆式泵支架过高，便拆部件过重，检修需人过多，便拆不彻底等弊病。叶轮，泵体采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有性能稳定，使用寿命长，效率高等特点。电机采用Y或Y2系列标准通用电机，具有配套更换方便等特点。解决了原理是泵加长轴电机配套更换难的问题。同时SLB型的便拆结构决定了水泵更换机械密封难的问题。
