涡街气体流量计种类

涡轮是用高导磁系数的不锈钢材料制成，叶轮芯上装有螺旋形叶片，流体作用于叶片上使之旋转。导流器用以稳定流体的流向和支撑叶轮。通常选用不导磁不锈钢或硬铝材料制作。磁电感应转换器由线圈和磁铁组成，用以将叶轮的转速转成相应的电信号。涡轮流量计的外壳由非导磁铁组成，用以将叶轮的转速转换成相应的电信号。涡轮流量计的外壳由非导磁不锈钢制成，用以固定和保护内部零件，并与流体管道连接。前置放大器用以放大磁电感应转换器输出的微弱电信号，进行远距离传送。

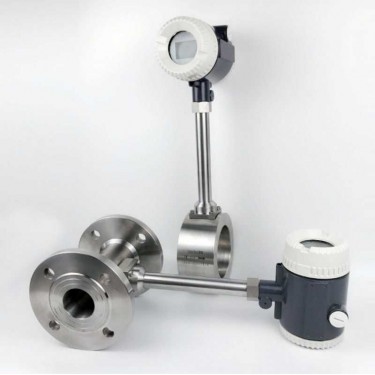

涡街气体流量计样式

（1）涡街流量计结构简单牢固，安装维护方便。（2）适用流体种类多，如液体、气体、蒸汽以及部分混相流体。（3）无可动部件，可靠性高，长期运行十分可靠。（4）与差压式、浮子式流量计比较，度较高，一般可达±1%R左右。（5）范围宽度达10:1或20:1。（6）检测传感器不直接接触介质，性能稳定，寿命长。（7）压损小，约为孔板流量计的1/2~1/4。（8）输出与流量成正比的脉冲信号，适用于总量计量，无零点迁移。（9）在一定雷诺数范围内，输出频率信号不受流体物性(密度、黏度)和组分影响，仪表系数仅与旋涡发生体及管道的形状尺寸有关，可以在一种典型介质中校验而适用于各种介质。（10）可针对不同对象选用相应的旋涡检测技术。

涡街气体流量计类型

温压补偿涡街流量计在测量时关于介质的分类：1、测量气体时，需要温度压力同时补偿；气体一般都以标准状况体积流量结算。因为气体的体积流量温度或压力变化时，流量都会改变。2、测量过热蒸汽时，需要温度压力同时补偿；蒸汽一般都以质量流量结算。因为温度或压力有任何一个发生变化，蒸汽的密度会发生改变，质量流量也随之改变。3、测量饱和蒸汽时，需要单温度补偿或单压力补偿。饱和蒸汽的密度与温度或压力有一个固定的对应关系（饱和蒸汽密度表），知道其中的任何一个，都可以确定饱和蒸汽的密度。
