涡街流量计阐述

应用范围：

应用LUGB系列智能涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～ 250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

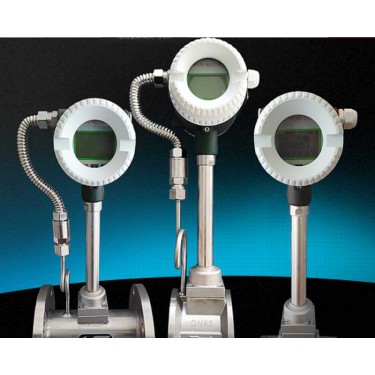

涡街流量计样式

产品参数：

测量介质：　　液体、气体、蒸汽

介质粘度：　　小于10cp

介质温度：　　-50℃—— 350℃

本体材料：　　1Cr18Ni9Ti(其他材料协议供货)

传感器密封：　石墨垫片（特殊根据要求）

环境温度：　　-30℃—— 80℃（特殊根据要求）

公称直径：

管道式：DN15——DN300；

插入式：DN200-2000mm

测量精度：

液体：测量值的±1%（普通）

测量值的±0.5%（特殊）

气体：测量值的±1%

量程比：　　　20：1

压力等级：　　PN25，PN40（高压可特殊制造）

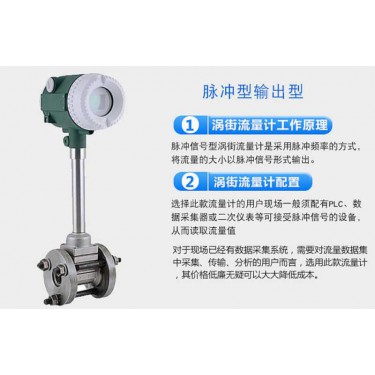

涡街流量计类型

电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接，其距离不应超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转换器外壳接地点应与传感器“同地”。涡街流量计可安装在室内或室外。如果安装在地井里，为防止被水淹没，应选用涎水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，要注意安装位置。
