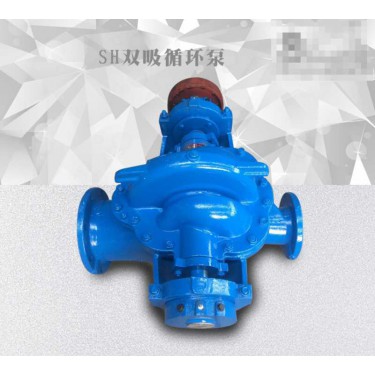

单级双吸泵介绍

结构特点

1. 泵壳结构：采用轴向中开结构，吸入口与吐出口均在泵体上，且均在垂直于轴线的平面内。便于管路布置，便于检修（检修时，拆开泵盖和转子部件即可，无需拆卸进出口水管及原动机）。

2. 转子结构：采用双吸叶轮，利用其叶片的对称布置，达到平衡轴向力之效果。叶轮依靠两侧的轴套和轴套螺母固定在轴上，其轴向位置可通过调整轴套螺母，准确对中。轴采用两端支撑结构，通过弹性柱销联轴器直连原动机，有效降低机械损失；轴承为深沟球轴承，油脂润滑，运行平稳。

3. 涡室结构：泵体、泵盖和叶轮构成吸水室和压水室。在吸水室和压水室之间安装口环，用以减少压水室的水漏回到吸水室，从而减小容积损失，同时对泵体起到有效地保护作用，延长泵壳使用寿命。在进出法兰上，预留真空表和压力表的安装管螺孔；在进出水法兰的下部，预留放水管螺纹孔接口，便于自动化控制系统接入。

4. 轴封结构：轴封为填料机封或机械密封两种，亦可根据特殊要求采用软填料密封。水封水（冲洗水）根据介质情况，采用从压水室引出或外接供应。

单级双吸泵规格

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，SAP型泵为逆时针方向旋转。（根据用户需要亦可改为顺时针方向旋转）

泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水和管螺孔（可根据客户要求采用不绣钢轴与青叶轮）

经过静平衡校验的叶轮，用轴套和两边的螺母固定在轴上，叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴由单列向心球轴承支承，轴承装在轴承体内，安装在泵体两端。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料或机械密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之前装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽或水封管流入填料腔或机械密封腔。起水封作用。

单级双吸泵描述

1.AS高效节能泵外形由专业的外形设计公司按现代工业美学要求设计，整体美观大方。同时根据CAE力学仿真报告局部加厚，增加了泵壳的安全性和可靠性。

2.AS高效节能泵保留了中开泵直接打开泵盖即可检修的特点和双吸叶轮自动平衡轴向力的特点，同时将进口和出口设置在同一水平轴线上，有利于工程安装和管道设计及布置。

3.AS高效节能泵的轴采用双轴伸结构，不存在顺逆轴之分，轴中段除叶轮键槽外，不再设置其他键槽、卡环槽及台阶，且较同类泵轴粗一个等级，增强了轴的寿命和强度。

4.AS高效节能泵的叶轮与双吸密封环采用我公司号为ZL2013 2 0499236.5的双面密封，增加了泄漏水的沿程，减少了泄漏量，同时泄漏水所带速度能可得到利用，提高了效率。

5.AS高效节能泵的叶轮与叶轮挡套之间采用紫铜垫密封，持久耐用，延长了使用寿命；在叶轮挡套后面增加短轴套和O形圈实现轴向和径向双重密封。在装机械密封时把外卡环放在定位卡槽1上，使机械密封安装更方便；机封安装完之后把外卡环退到卡槽2上，这样机封冲洗冷却水能更好的冲洗和冷却机封。

6.AS高效节能泵的轴封结构可靠，通用。既可采用集装盒式结构，又适用于填料或机械密封，充分考虑了通用性和互换性。充分兼顾了各类轴封的优良环境和适用寿命要求。

7.AS高效节能泵的轴承体采用圆筒型结构，运行稳定可靠；可同时配置测温元件，测振元件、恒位油杯等；润滑介质选用方面，既可采用油脂润滑又可稀油润滑；在冷却方面可以通循环水水冷，也可以由散热片自由空冷。

8.AS高效节能泵的轴承体密封采用螺纹密封盒骨架油封双重密封，经试验验证防护等级相当于电机的IP55，可户外运行。

9.AS高效节能泵的轴承与轴套之间采用间隙配合，轴套压紧轴承是，O型圈外向圈挤压变形，整个结构变成紧配合；轴套螺母松开后，O型圈的弹力把轴套单开。不需要专用的拆装工具和空间，节省了工作量。

10.AS高效节能泵的轴承支架采用本公司的号为ZL 2013 2 0373133.4的斜向溢流槽，当杂物堵塞泄流孔使水仍能从溢流槽中流出，克服了填料水可能浸泡轴承的弊端，达到保护轴承的目的。

11.AS高效节能泵的轴承体通过轴承体压块固定在泵体上，拆卸方便，互换性强，稳定可靠

12.AS高效节能泵的轴承体与轴封之间装有美观大方的防护罩，确保现场操作人员及巡检人员的安全。

13.AS高效节能泵的轴向用圆螺母和止动垫圈紧固定，防止轴向窜动和套类部件的松动；也可防止泵因短时间反转而使转子部件松动。
