接地电阻测试仪规格
钳形接地电阻仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。
接地电阻测试仪种类
目前,市场上存在的接地电阻测试仪有多种,其测量方法主要分两种:钳夹法、打地桩法。钳夹法 测量接地电阻时不必使用辅助接地棒,也不需要中断待测设备接地,只要钳夹住接地线或接地棒,就能测量出接地体的接地电阻。打地桩法 可分为二线法、三线法和四线法。【二线法】是初的测量方法,即将一根线接在被测接地体上,另一根接辅助地极。此法的测量结果误差较大。【三线法】是二线法的改进型,即采用两个辅助地极,通过公式计算,在中间一根辅助地极在总长的0.62倍时,可基本消除由于地桩电阻引起的误差。【四线法】是在三线法基础上的改进法。可消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。

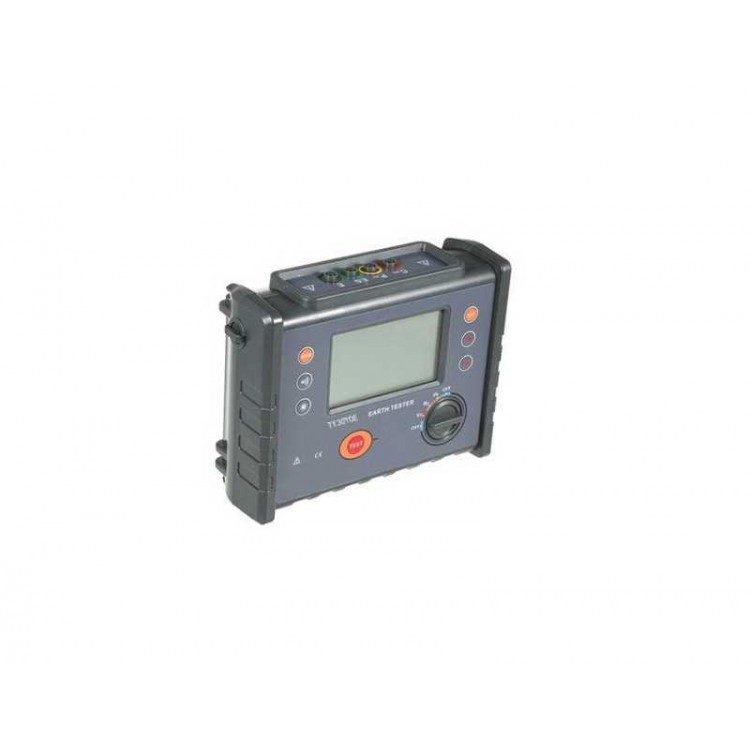

接地电阻测试仪样式
垂直方向土壤特性变化的影响垂直方向土壤的变化我们大多数时候都不可能做到充分的了解,但是这种变化对测试结果的影响也是客观存在的。大多数项目在施工过程中都会有在周围取土而后回填的情况。回填时一般都是将建筑垃圾回填,这些回填的建筑废弃物和土壤的导电特性肯定存在差异,而且回填土存在较多空隙,密实度和土壤也差别很大。由于时间短回填土的含水率也不高。使得检测结果往往失去真实性。因此检测时应尽可能找有原生土的区域打接地桩,回填土不厚的区域可以除去表面回填浮土在打入接地极。这样的测试结果才更接近真实情况。
