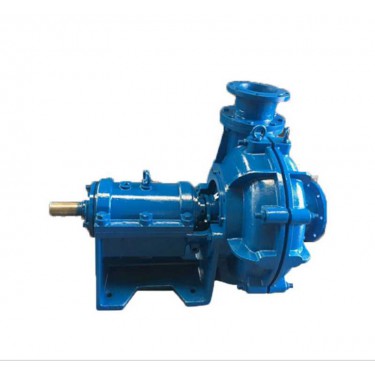

矿用渣浆泵说明

简介

本产品高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便，适用于电力、冶金、矿、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，该型泵可以多级串级使用。

泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。

轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。

轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。

矿用渣浆泵阐述

结构

渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种，在钢铁企业主要用于转炉除尘水、高炉气洗涤水、连铸浊环水和轧钢浊环水等系统的泥浆输送。

常用的渣浆泵结构如下。

(1)泵头架构。泵体采用双层泵壳（内外双层金属结构），双泵壳外壳结构为垂直中开式，出水口位置可按45°间隔，旋转8个不同位置安装使用。为有效防止轴封泄露，采用动力密封、填料密封或机械密封组合形式。叶轮与后护板问设有迷宫式间隙密封，极大地降低了浆体向填料箱泄露量，有力地保证了密封的可靠性。叶轮设有背叶片，及时排出回流浆体，从而提高了容积率，降低了回流及冲蚀，提高了过流部件寿命。为便于检修及拆卸设有拆卸环，避免了因不能拆卸而造成割轴现象。

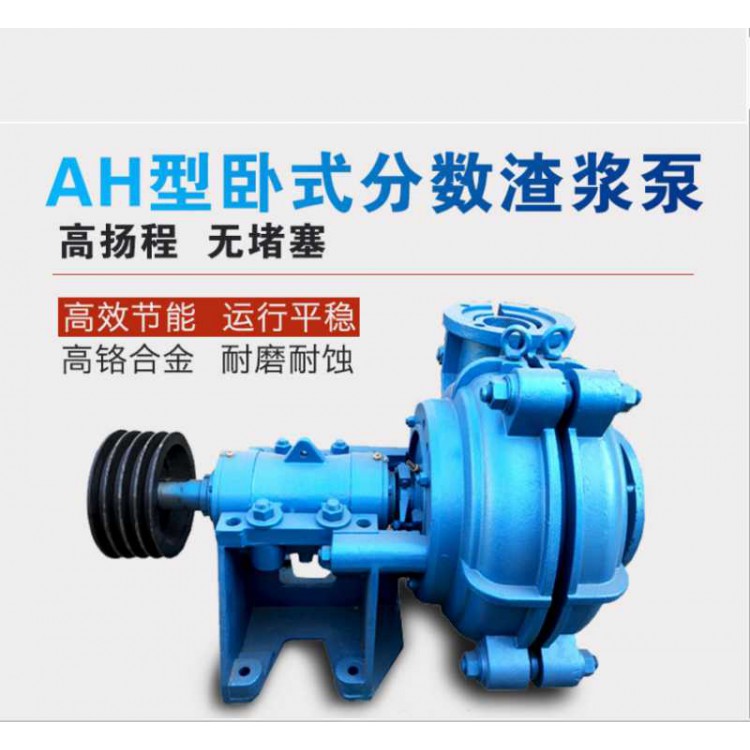

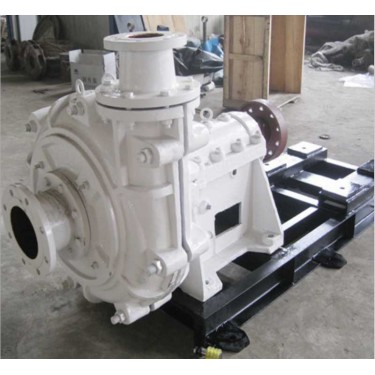

矿用渣浆泵样式

安装

渣浆泵安装时应进行以下核对：

(1)基础的尺寸、位置、标高应符合设计要求，地脚螺栓必须恰当和正确地固定在混凝土地基中，机器不应有缺件、损坏或锈蚀等情况；

(2)根据渣浆泵所输送介质的特性，必要时应该核对主要零件、轴密封件和垫片的材质；

(3)渣浆泵的找平、找正工作应符合设备技术的规定。若无规定时，应符合现行标准《机械设备安装工程施工及验收通用规范》的规定；

(4)所有与渣浆泵连接的管道、管件的安装以及润滑油管道的清洗要求应符合相关标准的规定。
