地下管线探测仪阐述

接收机技术参数

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。测深范围：管线≤ 6米，探头≤15米测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）定位精度：± 5%发射机技术参数发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个故障查找：可检测短路至不大于2兆欧间的对地绝缘故障输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏，万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100PXL探测深度可以超过6米，但度降低

地下管线探测仪样式

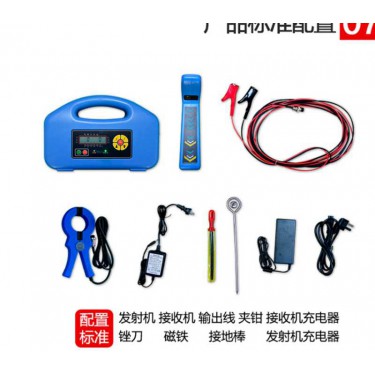

一般由两大部分组成：1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（值）、谷值模式（小值）、宽峰模式；另外现在更的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）

地下管线探测仪类型

使用管线探测仪接收机和发射机前要行常规检查，确保电池电量充足，仪器各项功能正常。如果有下列任何情况之一，请先将问题解决后再使用仪器。接收机检查：电池电量检查：按下电源键检查电池电量。如果电池电量充足，则显示器中电池符号五个实线条全部显示，当电池符号只有一个实线点亮时，电池符号闪烁，表示电量不足，需充足电后使用。无源工作方式检查：按下频率键选择50Hz的工作频率，调节灵敏度，从1米以外把SL-480接收机指向日光灯，打开日光灯应该听到很强的信号音，显示器会有很强的显示指示。有源工作方式检查：选择一个没有干扰的地方，把发射机按正常的方位放在地面上，打开发射机，调节好发射频率。然后把把接收机（离发射机5米左右）宽面对准发射机，并保持与发射机相同的频率，把灵敏度调节到足够大时接收机应该有信号响应。
