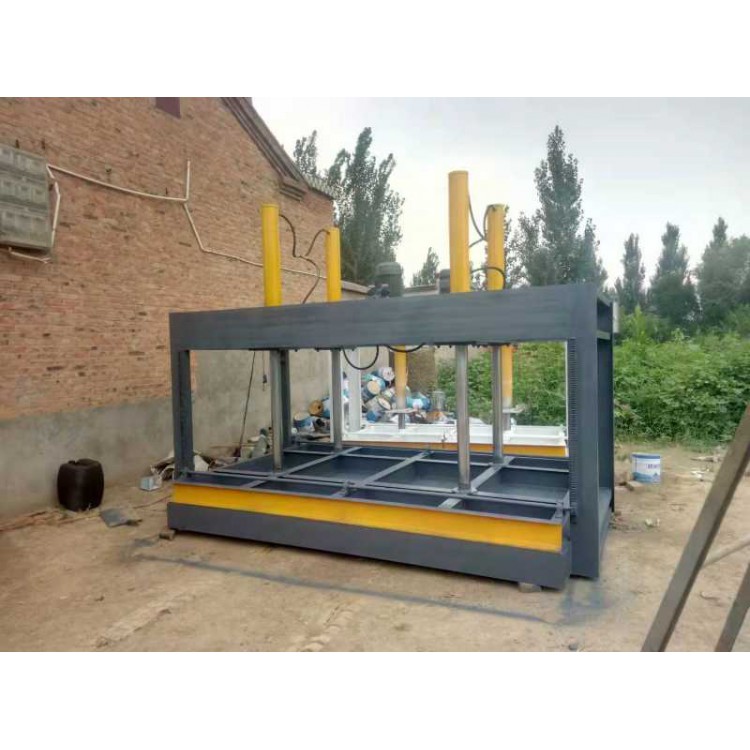

液压木工冷压机种类

压板： 由上压板和下压板组成。上下压板均为型材和钢板焊接而成，工作平面平均经大型龙门铣床精加工而成，保证工作平面平整光滑。上压板与油缸缸杆相连，由油缸的升降实现压板的

升降。下压板直接焊接在机身底座上。使得整机结构紧固。

机身：和板钢焊接而成，结构紧凑、强度好。

液压木工冷压机描述

部件说明：

配电箱

A——热继电器。控制油泵电机，对油泵电机实行过载保护。

B——控制电路电源变压器。

C——交流接触器。控制油泵电机，对油泵电机实行失压及零压保护。

D——断路器。机床电路短路或过载保护。

E、F—中间继电器。控制电源控制和保压时间控制。

G——时间继电器。卸荷时间控制。

控制面板:

A——电接点压力表。 红色指针为工作压力设定指针。

绿色指针为保压压力设定指针。

黑色指针为压力显示指针。

B——保压时间继电器。有小时h、分钟m、秒s、三种时间设定模式供选择。每种时间模式的大值只能设至：

C——自动开关。

D——指示灯。

E——压板压紧开关。按下去压板下压、再按一次则下降中的压板停止。

F——压板松开开关。按下去压板上升，再按一次则上升中的压板停止。

G——停止开关，停止工作台升降。

H——急停开关。无论机床处于何种状态，按下此开关，则所有动作全部停止。

液压木工冷压机类型

机床的维护：

A、机床的日常维护：

（1）、机床上要保持清洁，各传动部件及转动连接点应保持润滑。

（2）、严禁在机床上堆放杂物。

（3）、每日检查一次油缸法兰和缸杆与上压板的紧固法兰上的螺钉是否有松

动，并及时拧紧

（4）、每天检查一次油路是否有泄漏现象并及时检修。

（5）、每周检查一次油箱内的油液：着重检查油液是否太脏并及时更换：油

量是否足够，并及时加注。

（6）、每天检查一次压板的定位滚轮和升降平衡齿轮、齿条的使用情况。
