木工铣床规格

家具制造机械种类 木工铣床 品牌 立式单轴木工铣床

型号 MX5112是否进口 否

工作形式 手动 产品类型 全新

电机功率 2.2/3/4（kw） 外形尺寸 1350×900×1020（mm）

大加工厚度 120（mm） 适用范围 396

大铣削高度 120mm

电机功率 2.2/3/4kw

主轴转速 4600/7800r/min

主轴直径 ￠40mm(￠35mm可选optional)

主轴升降高度 0-120mm

圆刀头切削直径 ￠90mm

固定工作台尺寸 900 x 700mm

移动工作台行程 548mm

外形尺寸 1350×900×1020mm

整机净重 396kg

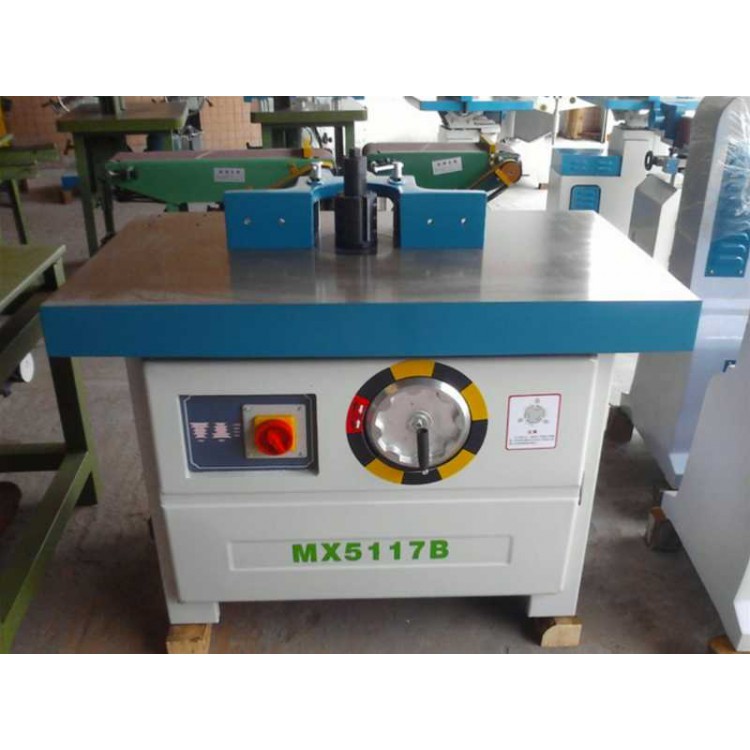

木工铣床种类

导板、模板的选择与安装。导板、模板的种类很多。下面介绍几种典型工件加工时导板和模板的选择和安装方法。（1） 刨削平面。将前后导板垂直于台面安装刀头前后，后导板和刀头圆周相切，前导板向刀头缩进的多少就是刨削量。（2） 加工木门构件裁口。将前后导板垂直于台面安装在一条直线上，刀头露出台面的高度等于口的宽度，刀头外圆露出导板的距离等于口的深度。加工小规格长工件时，还可在前后导板上钉一水平防护压板条，防止构件上下跳动。在台板的左侧台面上可安装一弹性夹具，使工件紧贴着导板前进。（3） 在工件上裁口起线。根据工件断面开头装夹线刀和裁口刀，前后导板垂直于台面安，装在一条直线上，刀头外圆露出导板的长度等于口的宽度。

木工铣床样式

加工直肩斜榫头。可以在推车上进行加工，加工时根据榫头斜度，在工件下面垫一相应斜度的垫木，压紧后推过刀头即加工直肩斜榫头。 加工斜肩斜榫。它和直肩斜榫加工方法不同的是，不仅在推 以上所述开榫方法是利用S刀进行铣削的。当工件太短不能夹在推车上开榫时，可在铣床主轴上安装两个直径相同的圆锯片，锯片中间垫以比榫头稍厚的垫圈。然后在台面上安一倾斜导板，将工件贴着导板送向锯片，就在工件端头留下两道锯口，然后在推车截锯上截去两肩，留下榫头即可。操作时应注意，使工件的纵向中心对准主轴的中心。
