镗孔机阐述

1. 钻孔

钻孔是在实心材料上加工孔的道工序，钻孔直径一般小于 80mm 。钻孔加工有两种方式：一种是钻头旋转；另一种是工件旋转。上述两种钻孔方式产生的误差是不相同的，在钻头旋转的钻孔方式中，由于切削刃不对称和钻头刚性不足而使钻头引偏时，被加工孔的中心线会发生偏斜或不直，但孔径基本不变；而在工件旋转的钻孔方式中则相反，钻头引偏会引起孔径变化，而孔中心线仍然是直的。

常用的钻孔刀具有：麻花钻、中心钻、深孔钻等，其中常用的是麻花钻，其直径规格为 Φ0.1-80mm。

由于构造上的限制，钻头的弯曲刚度和扭转刚度均较低，加之定心性不好，钻孔加工的精度较低，一般只能达到 IT13～IT11；表面粗糙度也较大， Ra 一般为 50~12.5μm；但钻孔的金属切除率大，切削效率高。钻孔主要用于加工质量要求不高的孔，例如螺栓孔、螺纹底孔、油孔等。对于加工精度和表面质量要求较高的孔，则应在后续加工中通过扩孔、铰孔、镗孔或磨孔来达到。

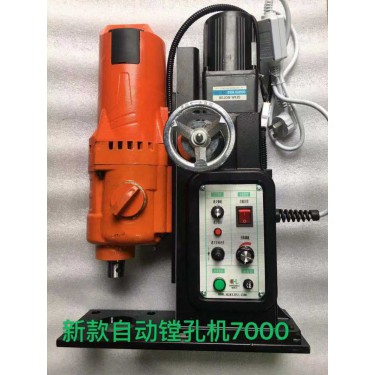

镗孔机规格

（2）刀具旋转，工件作进给运动 镗床主轴带动镗刀旋转，工作台带动工件作进给运动。

(3) 刀具旋转并作进给运动 采用这种镗孔方式镗孔，镗杆的悬伸长度是变化的，镗杆的受力 变形也是变化的，靠近主轴箱处的孔径大，远离主轴箱处的孔径小，形成锥孔。此外，镗杆悬伸长度增大，主轴因自重引起的弯曲变形也增大，被加工孔轴线将产生相应的弯曲。这种镗孔方式只适于加工较短的孔。

2. 金刚镗

与一般镗孔相比，金刚镗的特点是背吃刀量小，进给量小，切削速度高，它可以获得很高的加工精度（IT7～IT6）和很光洁的表面（Ra为 0.4~0.05 μm）。金刚镗初用金刚石镗刀加工，现在普遍采用硬质合金、CBN和人造金刚石刀具加工。主要用于加工有色金属工件，也可用于加工铸铁件和钢件。

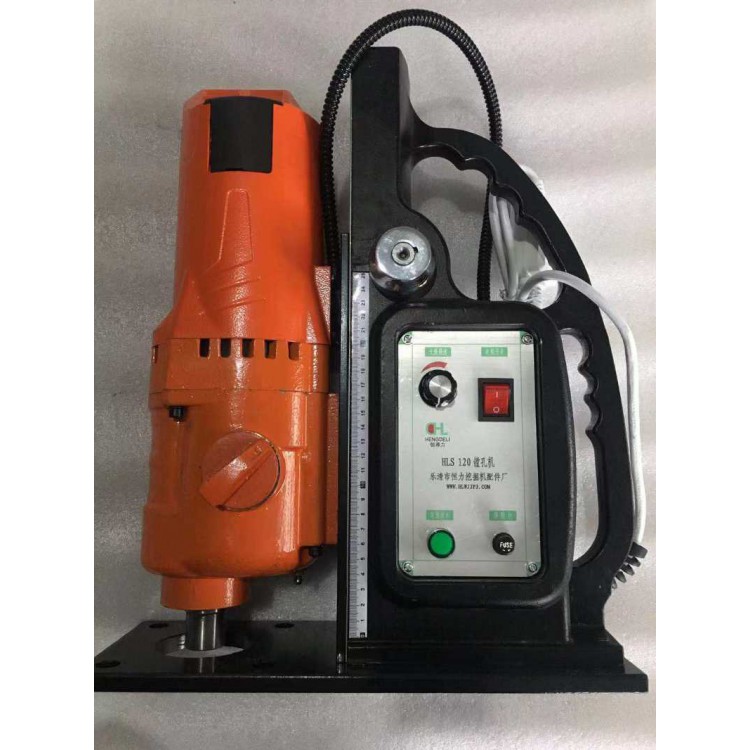

镗孔机类型

3. 镗刀

镗刀可分为单刃镗刀和镗刀。

4. 镗孔的工艺特点及应用范围

镗孔和钻—扩—铰工艺相比，孔径尺寸不受刀具尺寸的限制，且镗孔具有较强的误差修正能力，可通过多次走刀来修正原孔轴线偏斜误差，而且能使所镗孔与定位表面保持较高的位置精度。

镗孔和车外圆相比，由于刀杆系统的刚性差、变形大，散热排屑条件不好，工件和刀具的热变形比较大，镗孔的加工质量和生产效率都不如车外圆高。

综上分析可知， 镗孔的加工范围广，可加工各种不同尺寸和不同精度等级的孔，对于孔径较大、尺寸和位置精度要求较高的孔和孔系，镗孔几乎是的加工方法。镗孔的加工精度为 IT9～IT7级。镗孔可以在镗床、车床、铣床等机床上进行，具有机动灵活的优点，生产中应用十分广泛。在大批大量生产中，为提高镗孔效率，常使用镗模。
